污水压滤处理技术

发布时间:2019-5-10 17:47:07

  申请日2018.07.24

  公开(公告)日2018.10.16

  IPC分类号C02F9/02; C02F11/12

  摘要

  本发明涉及一种污水处理装置,包括处理池,设置在所述处理池上方的压滤装置,以及设置在所述处理池下方的储水箱;其中处理池包括池壁,设置在池壁底部的活性炭板,池壁上由上至下依次设置有金属过滤网、碎石层、粗砂层、细砂层;压滤装置包括上固定板、气缸、压板、伺服电机、吹气管;其中上固定板水平设置其上端固定在外部设备上,气缸固定在上固定板下端,气缸的气缸杆连接水平设置的压板,伺服电机竖直设置在压板上,吹气管从压板上端贯穿至压板下端;伺服电机的驱动端连接有拉绳,拉绳连接至金属过滤网上;储水箱固定设置在活性炭板底部。本装置能够加快污泥水压滤的过程,同时可以方便对金属过滤网表面进行清理。

  权利要求书

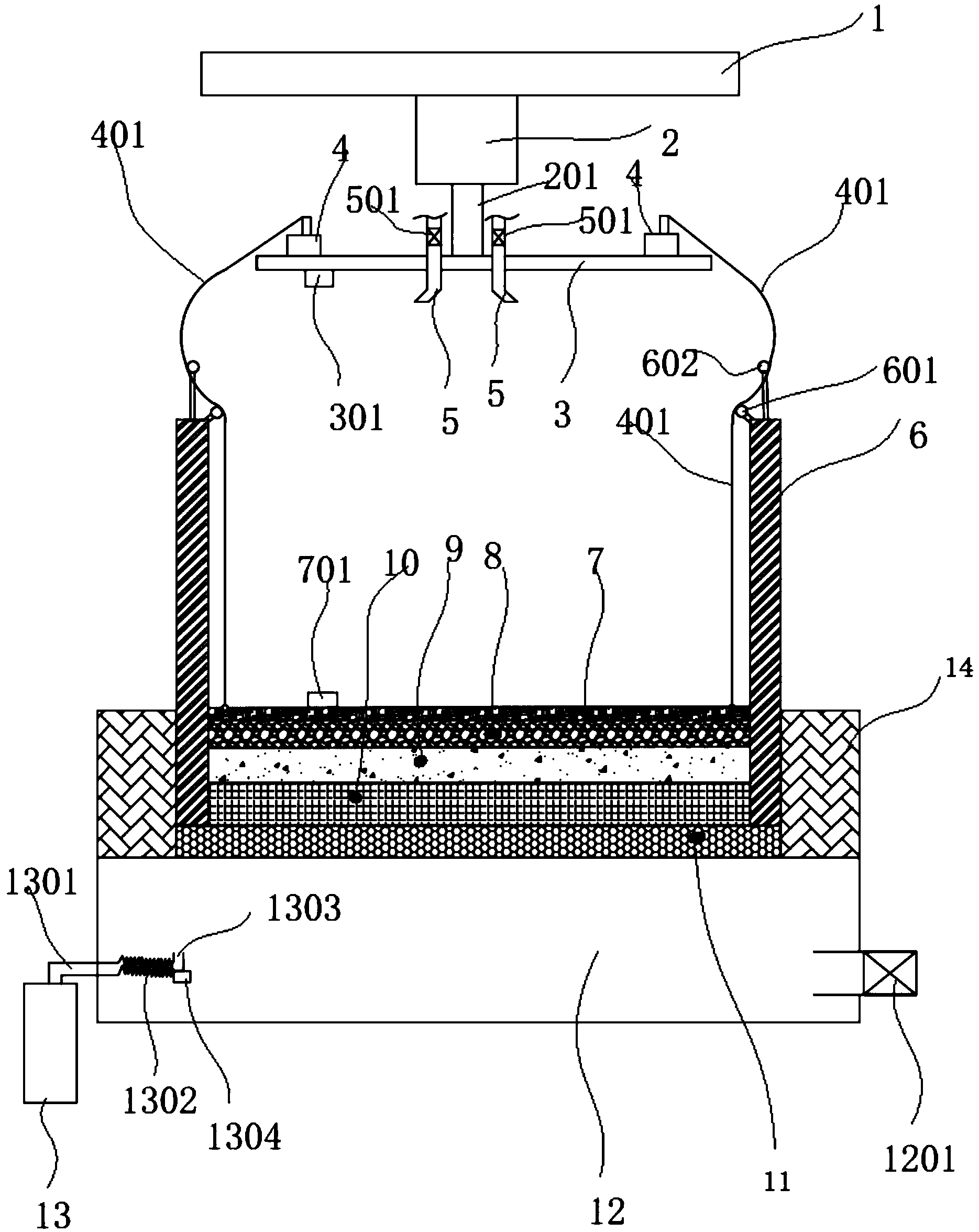

  1.一种污水处理装置,其特征在于:

  包括处理池,设置在所述处理池上方的压滤装置,以及设置在所述处理池下方的储水箱(12);

  其中所述处理池包括池壁(6),设置在所述池壁(6)底部的活性炭板(11),所述活性炭板(11)上由上至下依次设置有金属过滤网(7)、碎石层(8)、粗砂层(9)、细砂层(10);

  所述压滤装置包括上固定板(1)、气缸(2)、压板(3)、伺服电机(4)、吹气管(5);其中所述上固定板(1)水平设置其上端固定在外部设备上,所述气缸(2)固定在所述上固定板(1)下端,所述气缸(2)的气缸杆(201)连接水平设置的所述压板(3),所述伺服电机(4)竖直设置在所述压板(3)上,所述吹气管(5)从所述压板(3)上端贯穿至所述压板(3)下端;

  所述池壁(6)上部还设置有第一定滑轮(601)和第二定滑轮(602),其中所述第一定滑轮(601)偏向所述池壁(6)中心,所述第二定滑轮(602)竖直设置;

  所述伺服电机(4)的驱动端连接有拉绳(401),所述拉绳(401)从所述第二定滑轮(602)侧面、所述第一定滑轮(601)上连接至所述金属过滤网(7)上;

  所述储水箱(12)固定设置在所述活性炭板(11)底部;

  所述压板(3)下端上还固定连接有上距离传感器(301),所述金属过滤网(7)上设置有位于所述上距离传感器(301)正下方的下距离传感器(701);所述气缸(2)的控制系统连接所述上距离传感器(301)和下距离传感器(701)并接收其相对距离信息,并根据相对距离信息控制所述气缸(2)的运行。

  2.根据权利要求1所述的一种污水处理装置,其特征在于:所述吹气管(5)连接外部的气源装置,所述吹气管(5)上还设置有电磁阀(501)。

  3.根据权利要求2所述的一种污水处理装置,其特征在于:所述吹气管(5)位于所述压板(3)中心处,其管口朝向所述压板(3)外侧并与其呈45°夹角。

  4.根据权利要求3所述的一种污水处理装置,其特征在于:所述储水箱(12)外侧还设置有抽负压装置(13),所述抽负压装置(13)包括外管(1301)、内柔性管(1302)、进气口(1303)以及浮力箱(1304),其中所述外管(1301)一端连接所述抽负压装置(13)一端连接到所述储水箱(12)侧壁上,所述内柔性管(1302)设置在所述储水箱(16)内并连接所述外管(1301),所述进气口(1303)设置在所述内柔性管(1302)上,所述内柔性管(1302)的底部连接所述浮力箱(1304)。

  5.根据权利要求4所述的一种污水处理装置,其特征在于:所述处理池外侧还设置有侧固定板(14)。

  6.根据权利要求5所述的一种污水处理装置,其特征在于:所述储水箱(12)上还设置有出水口(1201)。

  说明书

  一种污水处理装置

  技术领域

  本发明涉及环保设备技术领域,具体涉及一种污水处理装置。

  背景技术

  污水处理装置是一种用于对污水进行过滤的装置。

  污水处理池中在处理完污水后,会残留大量的垃圾,残留的垃圾会堵住过滤网,导致污水无法被处理。这将会导致传动的污水处理装置对污水的处理的效果不够理想。

  发明内容

  为解决上述技术问题,本发明的目的是提供一种污水处理装置。

  本发明的技术方案如下:

  一种污水处理装置,其特征在于:

  包括处理池,设置在所述处理池上方的压滤装置,以及设置在所述处理池下方的储水箱(12);

  其中所述处理池包括池壁(6),设置在所述池壁(6)底部的活性炭板(11),所述活性炭板(11)上由上至下依次设置有金属过滤网(7)、碎石层(8)、粗砂层(9)、细砂层(10);

  所述压滤装置包括上固定板(1)、气缸(2)、压板(3)、伺服电机(4)、吹气管(5);其中所述上固定板(1)水平设置其上端固定在外部设备上,所述气缸(2)固定在所述上固定板(1)下端,所述气缸(2)的气缸杆(201)连接水平设置的所述压板(3),所述伺服电机(4)竖直设置在所述压板(3)上,所述吹气管(5)从所述压板(3)上端贯穿至所述压板(3)下端;

  所述池壁(6)上部还设置有第一定滑轮(601)和第二定滑轮(602),其中所述第一定滑轮(601)偏向所述池壁(6)中心,所述第二定滑轮(602)竖直设置;

  所述伺服电机(4)的驱动端连接有拉绳(401),所述拉绳(401)从所述第二定滑轮(602)侧面、所述第一定滑轮(601)上连接至所述金属过滤网(7)上;

  所述储水箱(12)固定设置在所述活性炭板(11)底部。

  进一步的,所述压板(3)下端上还固定连接有上距离传感器(301),所述金属过滤网(7)上设置有位于所述上距离传感器(301)正下方的下距离传感器(701);所述气缸(2)的控制系统连接所述上距离传感器(301)和下距离传感器(701)并接收其相对距离信息,并根据相对距离信息控制所述气缸(2)的运行。

  进一步的,所述吹气管(5)连接外部的气源装置,所述吹气管(5)上还设置有电磁阀(501)。

  进一步的,所述吹气管(5)位于所述压板(3)中心处,其管口朝向所述压板(3)外侧并与其呈45°夹角。

  进一步的,所述储水箱(12)外侧还设置有抽负压装置(13),所述抽负压装置(13)包括外管(1301)、内柔性管(1302)、进气口(1303)以及浮力箱(1304),其中所述外管(1301)一端连接所述抽负压装置(13)一端连接到所述储水箱(12)侧壁上,所述内柔性管(1302)设置在所述储水箱(16)内并连接所述外管(1301),所述进气口(1303)设置在所述内柔性管(1302)上,所述内柔性管(1302)的底部连接所述浮力箱(1304)。

  进一步的,所述处理池外侧还设置有侧固定板(14)。

  进一步的,所述储水箱(12)上还设置有出水口(1201)。

  借由上述方案,本发明至少具有以下优点:

  本装置能够加快污泥水压滤的过程,同时可以方便对金属过滤网表面进行清理。

  上述说明仅是本发明技术方案的概述,为了能够更清楚了解本发明的技术手段,并可依照说明书的内容予以实施,以下以本发明的较佳实施例并配合附图详细说明如后。
