申请日2013.06.26
公开(公告)日2014.01.22
IPC分类号C02F1/12; F23J15/02; C02F1/16
摘要
本实用新型涉及一种湿式电除尘器废水零排放装置及其废水处理方法，该装置，包括锅炉、脱硝装置、空气预热器、电除尘器、脱硫塔、湿式电除尘器、烟囱，以上设备通过烟道依次连接，其结构特点是：还设置有喷嘴、废水储箱、液泵和高压泵，所述废水储箱的进水端与湿式电除尘器通过管道相连，所述废水储箱的出水端通过喷雾管道与烟道相连，在喷雾管道上设置有液泵和高压泵，所述喷嘴设置在喷雾管道的末端。本实用新型具有结构设计合理、充分利用烟气余热、节能环保、实现废水零排放的、运行平稳的优点。
权利要求书
1.一种湿式电除尘器废水零排放装置，包括锅炉、脱硝装置、空气预热器、电除尘器、脱硫塔、湿式电除尘器、烟囱，以上设备通过烟道依次连接，其特征是：还设置有喷嘴、废水储箱、液泵和高压泵，所述废水储箱的进水端与湿式电除尘器通过管道相连，所述废水储箱的出水端通过喷雾管道与烟道相连，在喷雾管道上设置有液泵和高压泵，所述喷嘴设置在喷雾管道的末端。
2.根据权利要求1所述的湿式电除尘器废水零排放装置，其特征是：所述的喷嘴的位置位于空气预热器和电除尘器之间的烟道内。
3.根据权利要求1所述的湿式电除尘器废水零排放装置，其特征是：所述的喷雾管道上设置有废水限流阀门。
4.根据权利要求1所述的湿式电除尘器废水零排放装置，其特征是：所述的高压泵与喷嘴之间设置有空气阀。
说明书
湿式电除尘器废水零排放装置
技术领域
本实用新型涉及一种湿式电除尘器废水零排放装置，尤其是湿式电除尘器废水烟气蒸发零排放的技术与装置。属于火力发电领域。
背景技术
我国能源结构以煤为主，火力发电占总发电量的70%以上。《火电厂大气污染物排放标准》GB13223-2011对烟囱排放实行了更严格的标准。湿式电除尘通常布置在湿法脱硫后面作为最终的排放把关设备。
湿式电除尘器在运行过程中会从系统中排放一定量的废水。一般300MW机组湿式电除尘的废水排放量在2～12吨/小时。湿除废水呈酸性，含有石膏、重金属等各种杂质。现行的处理方法是在废水中加入碱进行中和，然后再做进一步处理。因此只要湿式电除尘运行，就必须购买碱以中和湿除废水。长期下来，购碱费用非常可观，运行成本增加。同时，处理效果有限，对环境有一定的污染。
实用新型内容
本实用新型所要解决的技术问题是提供一种结构设计合理、充分利用烟气余热、节能环保、实现废水零排放的湿式电除尘器废水零排放装置。

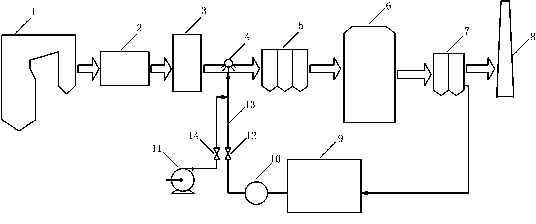

本实用新型解决上述技术问题所采用的技术方案是该湿式电除尘器废水零排放装置，包括锅炉、脱硝装置、空气预热器、电除尘器、脱硫塔、湿式电除尘器、烟囱，以上设备通过烟道依次连接，其结构特点是：还设置有喷嘴、废水储箱、液泵和高压泵，所述废水储箱的进水端与湿式电除尘器通过管道相连，所述废水储箱的出水端通过喷雾管道与烟道相连，在喷雾管道上设置有液泵和高压泵，所述喷嘴设置在喷雾管道的末端。
作为优选，本实用新型所述的喷嘴的位置位于空气预热器和电除尘器之间的烟道内。位于该位置能够有效的利用热烟气的余热资源。
作为优选，本实用新型所述的喷雾管道上设置有废水限流阀门。
废水限流阀门可以根据实际情况调节废水喷入的量，并可以辅助液泵调节压力。
作为优选，本实用新型所述的高压泵与喷嘴之间设置有空气阀。
空气阀能够控制高压泵泵出的压缩空气的量，并起到安全的作用。
本实用新型同现有技术相比具有以下优点及效果：1、由于在利用烟气的余热将湿除废水全部蒸发掉，实现了废水零排放。2、充分的利用了余热，节约了能源。3、不仅不影响电除尘器运行，反而有益于除尘效率的提高。4、无需加碱中和废水，运行费用低，也更加环保。
