申请日2013.06.26
公开(公告)日2013.12.25
IPC分类号C02F9/14
摘要
本实用新型公开了一种高活性生物床污水处理集约化系统，所述污水处理集约化系统包括串联连通的格栅井、初步沉淀池、污泥酸化池、多级脱泥池好氧池单元、MBR膜生物反应池、消毒池;每个脱泥池内均设置有填料，每个好氧池下部均设有曝气器单元，所述MBR膜生物反应池下部设有曝气器单元，各曝气器单元通过管道与鼓风机相连;所述MBR膜生物反应池内设有MBR膜组件。本实用新型不仅不会引起活性污泥法中的那种污泥膨胀，反而使出水水质变好。另外，反复经过厌氧HSB菌释放/好氧过程，对污水反复搓洗，以改变微生物的生长环境，从而筛选、富集、固定优势菌种，使之形成高活性生物床，对污水进行高效处理。
权利要求书

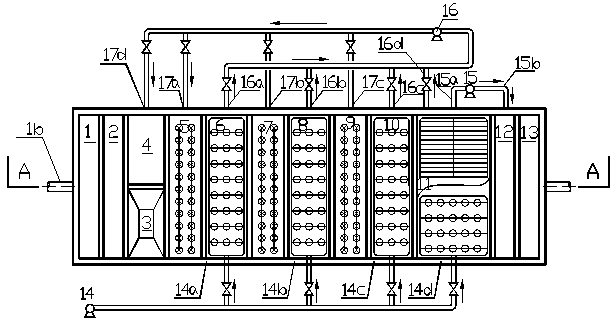

1.一种高活性生物床污水处理集约化系统，其特征在于，包括串联连通的格栅井(1)、初步沉淀池(3)、污泥酸化池(4)、多级脱泥池好氧池单元、MBR膜生物反应池(11)、消毒池(12);每一级脱泥池好氧池单元包括一个脱泥池和连通于脱泥池之后的好氧池;每个脱泥池内均设置有纤维填料(5a、7a、9a)，每个好氧池下部均设有曝气器单元一(14a、14b、14c)，所述MBR膜生物反应池(11)下部设有曝气器单元二(14d)，各曝气器单元通过管道与鼓风机(14)相连;所述MBR膜生物反应池(11)内设有MBR膜组件(11a);每个好氧池均通过污泥回流泵进泥管(16a、16b、16c、16d)与污泥回流泵(16)相连，该污泥回流泵(16)分别通过污泥回流泵出泥管一(17a、17b、17c)与各脱泥池相连;所述污泥回流泵(16)通过污泥回流泵出泥管二(17d)与所述污泥酸化池(4)相连。
2.根据权利要求1所述的高活性生物床污水处理集约化系统，其特征在于，所述脱泥池好氧池单元为三级脱泥池好氧池单元，其中污泥酸化池(4)、一级脱泥池(5)、一级好氧池(6)、二级脱泥池(7)、二级好氧池(8)、三级脱泥池(9)、三级好氧池(10)、MBR膜生物反应池(11)串联连通。
3.根据权利要求1或2所述的高活性生物床污水处理集约化系统，其特征在于，所述格栅井(1)内设有机械格栅(1a)。
4. 根据权利要求1或2所述的高活性生物床污水处理集约化系统，其特征在于，所述格栅井(1)与初步沉淀池(3)之间设有调节池(2)。
5. 根据权利要求1或2所述的高活性生物床污水处理集约化系统，其特征在于，所述各曝气器单元为旋流剪切气泡曝气器单元。
6.根据权利要求1或2所述的高活性生物床污水处理集约化系统，其特征在于，所述消毒池(12)后接有中水回用池(13)。
7.根据权利要求1或2所述的高活性生物床污水处理集约化系统，其特征在于，所述MBR膜生物反应池(11)与消毒池(12)之间通过抽吸泵(15)及管道连通。
8.根据权利要求1或2所述的高活性生物床污水处理集约化系统，其特征在于，所述污泥酸化池(4)和消毒池(12)均为空塔构筑物。
说明书
高活性生物床污水处理集约化系统
技术领域
本实用新型涉及一种污水处理领域，尤其涉及一种高活性生物床污水处理集约化系统。
背景技术
活性污泥法自1914年提出以来，广泛应用于生活污水和工业废水的处理。其反应器的形式也不断发展，是一个古老而至今仍处于不断发展中的水处理工艺。活性污泥法中的关键是活性污泥，其沉降性能的好坏直接影响到出水水质，污泥膨胀是使处理水质恶化的重要原因。污泥膨胀其表观现象是活性污泥絮凝体的结构与正常絮体相比要松散一些，体积膨胀，含水率上升，不利于污泥底物对污水中营养物质(有机物)的吸收降解，并且影响后续构筑物的沉淀效果。
大多数水处理工作者对如何控制污泥膨胀进行了一系列研究，如：①采用化学药剂杀灭丝状菌;②改变进水方式及流态;③改变曝气池构型;④控制曝气池的溶解氧;⑤调节池、废水的营养配比等等。这些方法虽然对如何控制污泥膨胀起到了积极作用，但一般只能治标，不能治本。尤其是在污水处理集约化程度高的地埋式一体式设备中，一旦在实际运行时，发生污泥膨胀，将导致整个处理系统瘫痪。而在用活性污泥法处理污水时，污泥膨胀又在所难免，这严重影响水质处理效果。
实用新型内容
为了克服现有的处理系统的上述不足，本实用新型旨在提供一种高活性生物床污水处理集约化系统，该系统能把回流污泥HSB菌释放出来，让丝状菌膨胀，再反复经过厌氧HSB菌释放/好氧过程，对菌种进行筛选、富集、固定，使之形成高活性生物床，对污水进行高效处理。
为了实现上述目的，本实用新型所采用的技术方案是：一种高活性生物床污水处理集约化系统，其结构特点是，包括串联连通的格栅井、初步沉淀池、污泥酸化池、多级脱泥池好氧池单元、MBR膜生物反应池、消毒池;每一级脱泥池好氧池单元包括一个脱泥池和连通于脱泥池之后的好氧池;每个脱泥池内均设置有纤维填料，每个好氧池下部均设有曝气器单元一，所述MBR膜生物反应池下部设有曝气器单元二，各曝气器单元通过管道与鼓风机相连;所述MBR膜生物反应池内设有MBR膜组件;每个好氧池均通过污泥回流泵进泥管与污泥回流泵相连，该污泥回流泵分别通过污泥回流泵出泥管一与各脱泥池相连;所述污泥回流泵通过污泥回流泵出泥管二与所述污泥酸化池相连。
本实用新型中优选在脱泥池内释放HSB菌进行脱泥，HSB高效微生物技术是把来源于大自然的微生物经过筛选及驯化后，将由多种高分解力微生物组成的菌群在经过特殊驯化后及强化后，在工程中具有降解有机物能力强、分解彻底、产泥因子小、污泥沉降性能佳等优点。
本实用新型经过反复多次将厌氧HSB菌在脱泥池和好氧池中循环，将回流污泥的HSB菌释放出来，让丝状菌膨胀，并固定在纤维填料上，从而对菌种进行多级筛选，实现高活性生物床污水处理。经过多次改变微生物的生长环境，筛选固定高次营养水平的生物、延长微生物的食物链，使HSB菌提高处理效率和吸附分解剩余污泥。
以下为本实用新型的进一步改进的技术方案：
作为一种具体的例子，所述脱泥池好氧池单元为三级脱泥池好氧池单元，其中污泥酸化池、一级脱泥池、一级好氧池、二级脱泥池、二级好氧池、三级脱泥池、三级好氧池、MBR膜生物反应池串联连通。
为了拦截大体积污物，所述格栅井内设有机械格栅。
为了调节水量、均和水质，更好地处理污水，所述格栅井与初步沉淀池之间设有调节池。
根据本实用新型的实施例，所述各曝气器单元优选为旋流剪切气泡曝气器单元。
为贮存、转输经处理达标后的中水，所述消毒池后接有中水回用池，流出的水可以作为清洁用水。
进一步地，所述污泥酸化池和消毒池均为空塔构筑物。
根据本实用新型的实施例，所述MBR膜生物反应池与消毒池之间通过抽吸泵及管道连通。
利用本实用新型进行污水处理的方法包括如下步骤：
1)污水经过调节池调节6-10小时后，进入初步沉淀池内沉淀1-2小时;
2)初步沉淀池内的上清液进入污泥酸化池中酸化3-5小时;
3)酸化后的污水进入多级脱泥池好氧池单元内，其中，每级脱泥池内保持0.5-1.5小时，每级好氧池内保持2-4小时;
4)将污水送入MBR膜生物反应池内反应2-4小时后，送入消毒池内消毒2-4小时。
根据本实用新型的实施例，污水经过调节池调节8小时后，进入初步沉淀池内沉淀1.5小时;初步沉淀池内的上清液进入污泥酸化池中酸化4小时;酸化后的污水依次进入一级脱泥池中1小时、一级好氧池中3小时、二级脱泥池中1小时、二级好氧池中3小时、三级脱泥池中1小时、三级好氧池中3小时、然后送入MBR膜生物反应池内反应3小时后，送入消毒池内消毒3小时，消毒后送入中水回用池内保持8小时。
藉由上述结构，本实用新型的高活性生物床污水处理集约化系统包括格栅井、调节池、初步沉淀池、污泥酸化池、一级脱泥池、一级好氧池、二级脱泥池、二级好氧池、三级脱泥池、三级好氧池、MBR膜生物反应池、消毒池、中水回用池等。所述的调节池、污泥酸化池、消毒池均为空塔构筑物。所述的初步沉淀池底部设置有4个135°的斜坡面。所述的中水回用贮存池末端池壁上部设置有出水管。
本实用新型经过三级脱泥池/好氧池的过程，其功能为充分释放、筛选、强化HSB菌，并固定在纤维填料上，形成高活性生物体、丝状菌固定在填料表面上，它的繁殖不仅不会引起活性污泥法中的那种污泥膨胀，反而使出水水质变好，并且耐高负荷和毒物的冲击。
本实用新型通过改变生物反应器的结构排序形式进而改变微生物的生存环境，让引起污泥膨胀的丝状菌发挥积极作用，使丝状菌不仅不会引起活性污泥中的那种膨胀，反而使出水水质变好了。
与现有技术相比，本实用新型的有益效果是：本实用新型通过多级厌氧作用，利用厌氧污泥有比较强的分解能力，把HSB菌释放出来，并让它固定在纤维填料的表面，这不仅不会引起活性污泥法中的那种污泥膨胀，反而使出水水质变好。另外，反复经过厌氧HSB菌释放/好氧过程，对污水反复搓洗，以改变微生物的生长环境，从而筛选、富集、固定优势菌种，使之形成高活性生物床，对污水进行高效处理。
本实用新型可根据用户的要求设置地上和埋在地面下，即构成地埋式装置。可广泛应用于宾馆、饭店、疗养院、办公楼、商场、学校、生活小区、部队营房、工厂等分散式生活污水处理和与之类似的各种工业有机废水处理。
