申请日2018.03.06
公开(公告)日2018.11.13
IPC分类号C02F9/04; B01D36/04
摘要
本实用新型公开了一种黑水处理系统，其包括沉降槽、灰水槽和滤液槽，沉降槽溢流口与灰水槽入口连通，灰水槽的出口通过灰水泵与沉降槽的灰水环形主管连通，沉降槽的排泥口通过沉降槽底泵与真空过滤机入口连通，在沉降槽底泵的出口上装设有浊水控制阀，真空过滤机的滤液出口与滤液槽入口连通。优点：当驱动耙臂运转的驱动机构出现故障时，无需花费大量时间对其进行维修处理，通过与灰水槽连通的灰水环形主管和灰水冲洗支管引入冲洗水至沉降槽内，即可快速恢复对沉降槽下层含絮状物浊水的吹扫处理，避免了长时间黑水处理系统停机而造成的巨大经济损失，同时充分循环利用了灰水槽内的灰水，降低了污水处理成本。
权利要求书
1.一种黑水处理系统，其特征在于，其包括沉降槽、灰水槽、真空过滤机和滤液槽，所述沉降槽溢流口与所述灰水槽入口连通，所述灰水槽的出口通过灰水泵与所述沉降槽的灰水环形主管连通，在所述灰水泵的出口上装设有灰水控制阀，所述沉降槽的排泥口通过沉降槽底泵与所述真空过滤机入口连通，在所述沉降槽底泵的出口上装设有浊水控制阀，所述真空过滤机的滤液出口与所述滤液槽入口连通。
2.根据权利要求1所述的黑水处理系统，其特征在于，所述沉降槽包括沉降槽体、所述灰水环形主管和灰水冲洗支管，在所述沉降槽体顶部外侧水平固定有所述灰水环形主管，所述沉降槽体的槽底为倒锥形，在与所述槽底相邻的所述沉降槽体侧壁上沿圆周方向开设有若干个第一斜孔，所述第一斜孔的轴线与所述槽底母线相互平行，各所述第一斜孔通过所述灰水冲洗支管与所述灰水环形主管连通，在各所述灰水冲洗支管上均装设有灰水支管控制阀。
3.根据权利要求2所述的黑水处理系统，其特征在于，在与所述灰水环形主管相邻的所述沉降槽体外侧水平固定有滤液环形主管，在任意两个相邻所述第一斜孔之间的所述沉降槽体侧壁上开设有第二斜孔，所述第二斜孔的轴线与所述槽底母线相互平行，各所述第二斜孔通过滤液冲洗支管与所述滤液环形主管连通，在各所述滤液冲洗支管上均装设有滤液支管控制阀，所述滤液槽出口通过滤液泵与所述滤液环形主管连通，在所述滤液泵的出口上装设有滤液控制阀。
4.根据权利要求1至3任一所述的黑水处理系统，其特征在于，在所述沉降槽底泵的入口上装设有三通阀，所述三通阀的第一入口与所述沉降槽体的所述排泥口连通，所述三通阀的第二入口通过反吹阀与高压氮气罐连通;在所述浊水控制阀与所述真空过滤机之间的管路上装设有流量计，所述流量计与DCS控制系统连接。
说明书
一种黑水处理系统
技术领域：
本实用新型涉及煤气化黑水处理技术领域，特别涉及一种黑水处理系统。
背景技术：
目前采用的气流床煤气化产生的黑水处理的流程为，从气化炉流出的黑水经过高压闪蒸、中压闪蒸和真空闪蒸浓缩后，进入沉降槽，并通过在沉降槽中添加絮凝剂对黑水进行沉淀分离，使黑水快速得到澄清;沉降槽包括沉降槽体、支撑平台、驱动机构、提升机构、耙臂、耙臂主轴和支撑座，驱动机构和提升机构分别通过支撑座固定在支撑平台上，驱动机构通过减速器与耙臂主轴上端配合连接，提升机构包括电机和丝杠，电机通过丝杠与耙臂主轴上端连接，耙臂主轴的下端延伸至沉降槽的槽底，在耙臂主轴下端对称设置了耙臂;耙臂主轴在驱动机构的驱动下带动耙臂转动，耙臂转动过程中将沉淀到沉降槽槽底的絮凝物刮到排泥口，再通过沉降槽底泵泵送到过滤系统，分离出滤饼，沉降槽上层清液称为灰水，通过沉降槽上的溢流口进入灰水系统，一部分灰水被闪蒸塔出来的蒸汽预热后，进入洗涤塔和气化炉回用，而过滤系统分离出的滤液和另一部分灰水进入污水处理装置进行处理后排出。
而目前驱动机构驱动耙臂对沉降槽槽底的沉淀进行清理过程中，当驱动机构发生故障停机时，需要将沉降槽内的黑水全部排出后再对其进行维修处理，由此导致黑水处理系统长时间停止运行，给企业造成巨大的经济损失，而且在日常的黑水处理过程中产生的灰水没有得到充分的回收利用，增加了污水处理的成本;另外，沉降槽底泵长期泵送浊水，在沉降槽排泥口与底泵入口之间的管道内容易沉积絮状物，造成堵塞，需要停机后由操作人员对该管道进行拆卸清理，导致黑水系统停机。
实用新型内容：
本实用新型的目的在于提供一种灰水得到充分回收利用，而且无需停机即可保证对黑水进行连续处理的黑水处理系统。

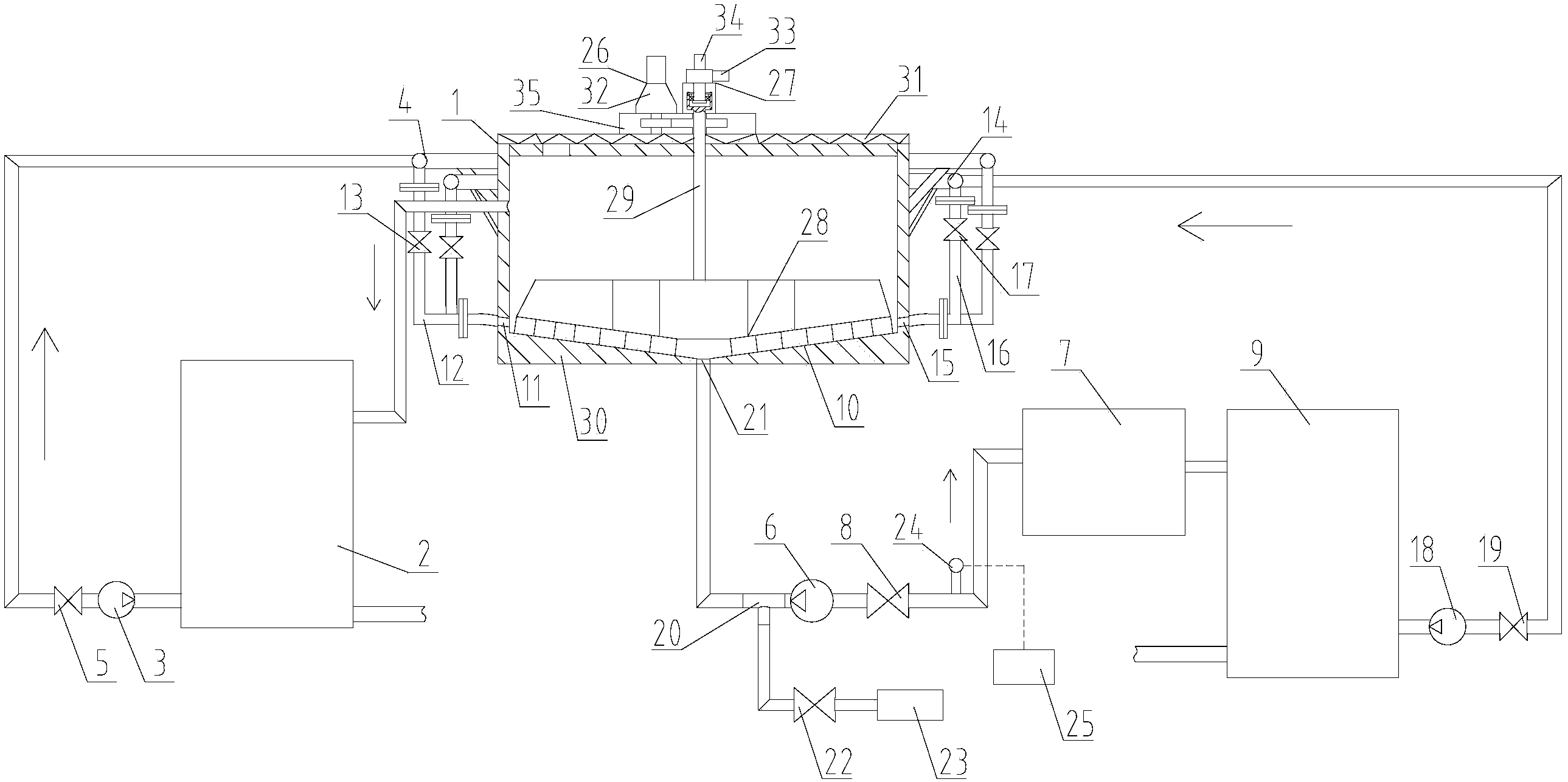

本实用新型由如下技术方案实施：一种黑水处理系统，其包括沉降槽、灰水槽、真空过滤机和滤液槽，所述沉降槽溢流口与所述灰水槽入口连通，所述灰水槽的出口通过灰水泵与所述沉降槽的灰水环形主管连通，在所述灰水泵的出口上装设有灰水控制阀，所述沉降槽的排泥口通过沉降槽底泵与所述真空过滤机入口连通，在所述沉降槽底泵的出口上装设有浊水控制阀，所述真空过滤机的滤液出口与所述滤液槽入口连通。
进一步地，所述沉降槽包括沉降槽体、所述灰水环形主管和灰水冲洗支管，在所述沉降槽体顶部外侧水平固定有所述灰水环形主管，所述沉降槽体的槽底为倒锥形，在与所述槽底相邻的所述沉降槽体侧壁上沿圆周方向开设有若干个第一斜孔，所述第一斜孔的轴线与所述槽底母线相互平行，各所述第一斜孔通过所述灰水冲洗支管与所述灰水环形主管连通，在各所述灰水冲洗支管上均装设有灰水支管控制阀。
进一步地，在与所述灰水环形主管相邻的所述沉降槽体外侧水平固定有滤液环形主管，在任意两个相邻所述第一斜孔之间的所述沉降槽体侧壁上开设有第二斜孔，所述第二斜孔的轴线与所述槽底母线相互平行，各所述第二斜孔通过滤液冲洗支管与所述滤液环形主管连通，在各所述滤液冲洗支管上均装设有滤液支管控制阀，所述滤液槽出口通过滤液泵与所述滤液环形主管连通，在所述滤液泵的出口上装设有滤液控制阀。
进一步地，在所述沉降槽底泵的入口上装设有三通阀，所述三通阀的第一入口与所述沉降槽体的所述排泥口连通，所述三通阀的第二入口通过反吹阀与高压氮气罐连通;在所述浊水控制阀与所述真空过滤机之间的管路上装设有流量计，所述流量计与DCS控制系统连接。
本实用新型的优点：当驱动耙臂运转的驱动机构出现故障时，无需花费大量时间对其进行维修处理，通过与灰水槽连通的灰水环形主管和灰水冲洗支管引入冲洗水至沉降槽内，即可快速恢复对沉降槽下层含絮状物浊水的吹扫处理，避免了长时间黑水处理系统停机而造成的巨大经济损失，同时充分循环利用了灰水槽内的灰水，降低了污水处理成本。
