申请日2017.12.15
公开(公告)日2018.11.02
IPC分类号C02F9/08
摘要
本实用新型公开了一种综合污水过滤消毒系统，包括过滤消毒池和设置在过滤消毒池内的转盘滤池、紫外线消毒系统，过滤消毒池上方设置有进水管道，进水管道下方设置有闸门，闸门一侧设置有转盘滤池，转盘滤池一侧设置有紫外线消毒系统，紫外线消毒系统包括紫外线灯管，紫外线灯管一端连接有接电插座，紫外线灯管另一端卡接在插槽内，紫外线消毒系统输出端连接有潜水排污泵，潜水排污泵输出端连接有出水管道，整个过滤消毒在同一个池体中完成，即节省占地面积也使工艺连接紧凑，紫外消毒过程全自动化进行。紫外消毒底部出水口与潜水排污泵区域相连，水由潜水排污泵排出，采用纤维转盘滤池，过滤水头小，滤池占地面积少，水深浅，土建投资省。
权利要求书

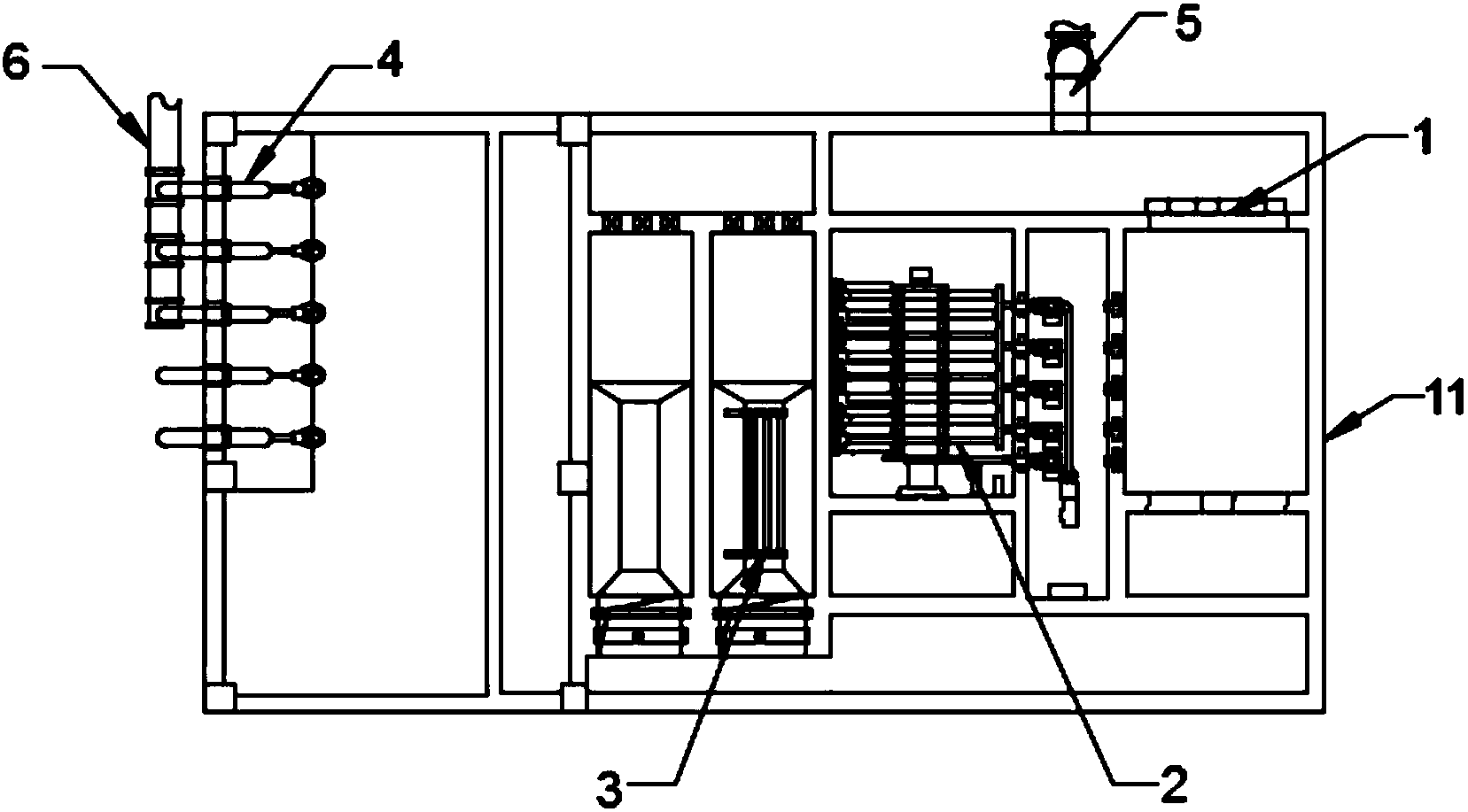

1.一种综合污水过滤消毒系统，其特征在于，包括过滤消毒池(11)和设置在过滤消毒池(11)内的转盘滤池(2)、紫外线消毒系统(3)，过滤消毒池(11)上方设置有进水管道(5)，进水管道(5)下方设置有闸门(1)，闸门(1)一侧设置有转盘滤池(2)，转盘滤池(2)一侧设置有紫外线消毒系统(3)，紫外线消毒系统(3)包括紫外线灯管(8)，紫外线灯管(8)一端连接有接电插座(7)，紫外线灯管(8)另一端卡接在插槽(10)内，紫外线消毒系统(3)输出端连接有潜水排污泵(4)，潜水排污泵(4)输出端连接有出水管道(6)。
2.根据权利要求1所述的一种综合污水过滤消毒系统，其特征在于，转盘滤池(2)内部的过滤转盘上附着有纤维毛滤布，转盘滤池(2)是纤维转盘滤池。
3.根据权利要求1所述的一种综合污水过滤消毒系统，其特征在于，紫外线灯管(8)等距离固定在固定装置(9)上，且紫外线灯管(8)通过接电插座(7)连接外部电路。
4.根据权利要求1所述的一种综合污水过滤消毒系统，其特征在于，接电插座(7)内部通过导线固定焊接有导电插头。
5.根据权利要求1所述的一种综合污水 过滤消毒系统，其特征在于，转盘滤池(2)和紫外线消毒系统(3)下方均连接有排污槽。
说明书
一种综合污水过滤消毒系统
技术领域
本实用新型涉及污水过滤消毒领域，尤指一种综合污水过滤消毒系统。
背景技术
在水处理中常用的消毒剂有液氯、臭氧、二氧化氯和紫外线等。目前在我国液氯仍然是水处理过程中应用最多的消毒剂，主要是由于它应用历史长，积累了丰富的运行管理经验，已形成产供的网络，在管网中可保持一定的持续杀菌效果等原因。在对一些遭受污染的水源进行处理时，氯化处理常需投加过量的氯气，研究证明这往往易生成大量的有机卤代烃类致突变的复杂有机化合物，造成水体的二次污染。对人体的健康产生潜在危害。研究证明，氯可以杀灭细菌，但对病毒无效。另外一些中小型水厂或污水处理厂采用氯气消毒，不仅占地面积大，而且由于管理不善常产生一些人身伤害事故。紫外线是一种肉眼无法看见的光线，当病毒细胞经紫外线照射后，波长254nm的紫外线被DNA吸收。使细胞遗传传递功能丧失，最终导致细胞功能衰退而死亡，从而达到消毒杀菌的目的。紫外线消毒效果的好坏与紫外线灯源发出有效波长的能量转换率、紫外线弧长有关，还与灯管和水的透射率以及照射时间有关。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺点，提供一种过滤效果好，并且杀菌作用强、自动化程度高的综合污水过滤消毒系统。
为了解决上述技术问题，本实用新型提供了如下的技术方案：本实用新型一种综合污水过滤消毒系统，包括过滤消毒池和设置在过滤消毒池内的转盘滤池、紫外线消毒系统，过滤消毒池上方设置有进水管道，进水管道下方设置有闸门，闸门一侧设置有转盘滤池，转盘滤池一侧设置有紫外线消毒系统，紫外线消毒系统包括紫外线灯管，紫外线灯管一端连接有接电插座，紫外线灯管另一端卡接在插槽内，紫外线消毒系统输出端连接有潜水排污泵，潜水排污泵输出端连接有出水管道。
作为本实用新型的一种优选技术方案，转盘滤池内部的过滤转盘上附着有纤维毛滤布，转盘滤池是纤维转盘滤池，纤维转盘滤池省去了诸多构筑物、阀门、管线等，使得设备的保养、维修简单方便，运行自动化程度相当高，因此无需专人看管，工人的劳动强度大大减低。
作为本实用新型的一种优选技术方案，紫外线灯管等距离固定在固定装置上，且紫外线灯管通过接电插座连接外部电路，安装合理，提高杀菌消毒作用。
作为本实用新型的一种优选技术方案，接电插座内部通过导线固定焊接有导电插头，不用外部插头插入，可直接连接外部电源。
作为本实用新型的一种优选技术方案，转盘滤池和紫外线消毒系统下方均连接有排污槽，便于暂存污水。
本实用新型所达到的有益效果是：整个过滤消毒在同一个池体中完成，即节省占地面积也使工艺连接紧凑，紫外消毒过程全自动化进行。紫外消毒底部出水口与潜水排污泵区域相连，水由潜水排污泵排出。采用纤维转盘滤池，过滤水头小，低于1.0m，滤池占地面积少，水深浅，土建投资省。纤维转盘滤池连续工作，间歇排泥，自控化程度高，运行管理简单，能耗少，年运行费用较低。通过转盘滤池的水随后通过紫外线消毒渠，紫外线消毒灭菌范围广、效果好、无须投加化学药剂、使用简便、无二次污染的优点得到广泛的认同。
