申请日2017.12.15
公开(公告)日2018.10.12
IPC分类号B01D35/00; C02F1/00
摘要
本实用新型公开了一种防止水处理滤池向罗茨风机返水的保护装置，包括罗茨风机，所述罗茨风机通过鼓风管道连接罗茨风机出口止回阀;所述罗茨风机出口止回阀的后面设置有罗茨风机出口门;所述罗茨风机出口门的后面通过鼓风管道连通U型止回管的一端;所述U型止回管的另一端通过进风口连通滤池;所述滤池的底端开设有进水口，顶端的侧壁上开设有出水口;其中U型止回管的最高端高于滤池的顶端。本实用新型的有益效果是，通过U型止回管和罗茨风机出口止回阀，使本装置具有双重防返水功能，有效的保护了罗茨风机的安全。
权利要求书

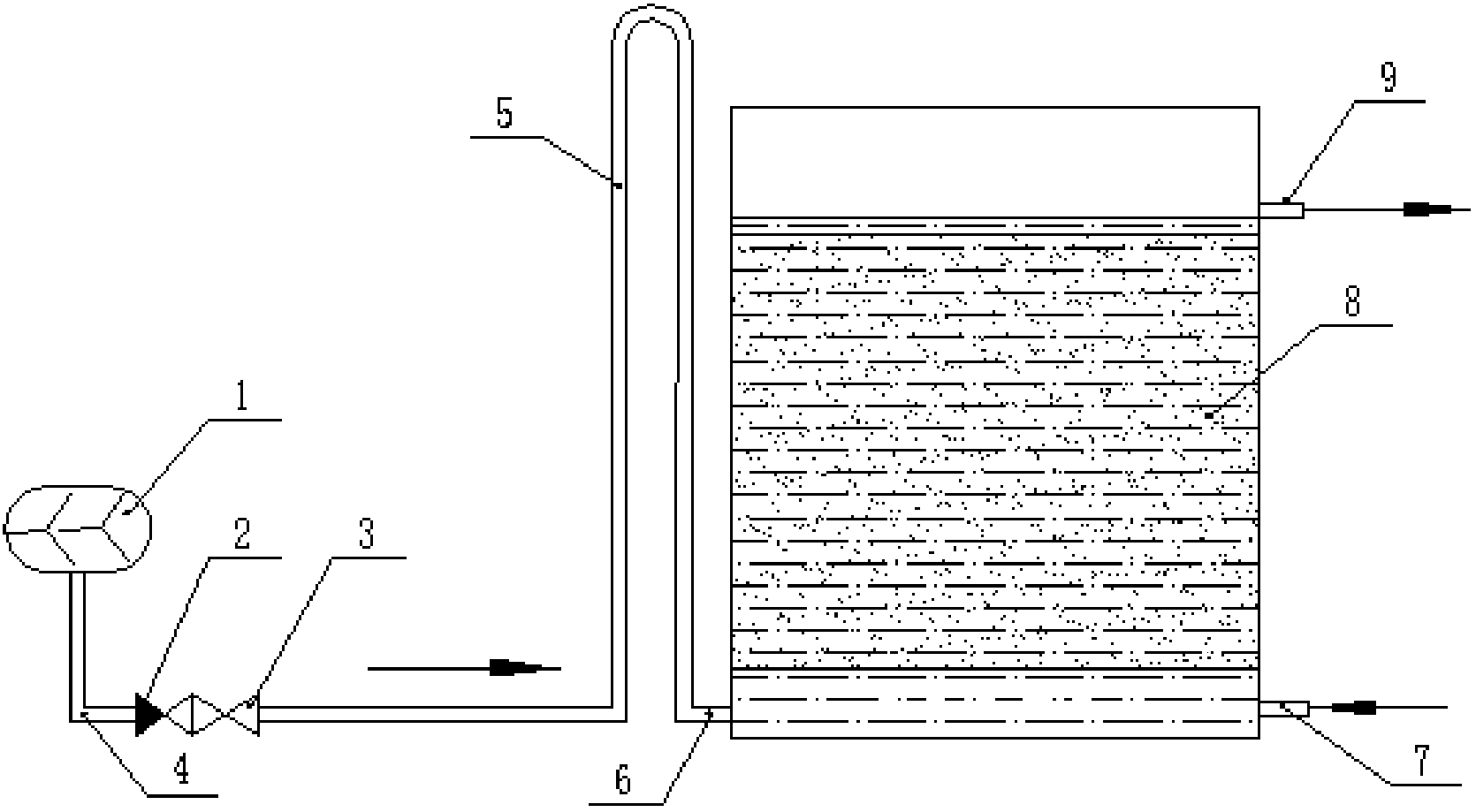

1.一种防止水处理滤池向罗茨风机返水的保护装置，包括罗茨风机(1)，其特征在于：所述罗茨风机(1)通过鼓风管道(4)连接罗茨风机出口止回阀(2);所述罗茨风机出口止回阀(2)的后面设置有罗茨风机出口门(3);所述罗茨风机出口门(3)的后面通过鼓风管道(4)连通U型止回管(5)的一端;所述U型止回管(5)的另一端通过进风口(6)连通滤池(8);所述滤池(8)的底端开设有进水口(7)，顶端的侧壁上开设有出水口(9);其中U型止回管(5)的最高端高于滤池(8)的顶端。
说明书
一种防止水处理滤池向罗茨风机返水的保护装置
技术领域
本实用新型涉及罗茨风机保护技术领域，更具体的说，涉及一种防止水处理滤池向罗茨风机返水的保护装置。
背景技术
在火力发电行业中，需要使用罗茨风机向水处理滤池内鼓风，在罗茨风机停运期间，由于水处理滤池内的水面高于罗茨风机，会使水处理滤池内的水沿鼓风管道流到罗茨风机处;目前市场上通过在罗茨风机前端的鼓风管道上加装罗茨风机出口止回阀来避免水处理滤池内的水进入到罗茨风机中。
但是，由于设备的长时间使用，导致罗茨风机出口止回阀止回效果下降，使水处理滤池内的水返水至罗茨风机，使罗茨风机腐蚀严重，影响了设备的使用效果。
因此，针对以上方面，发明一种防止水处理滤池向罗茨风机返水的保护装置是本领域技术人员需要解决的问题。
实用新型内容
针对以上问题，本实用新型提供一种防止水 处理滤池向罗茨风机返水的保护装置，从而避免水处理滤池内的水返水至罗茨风机，使罗茨风机腐蚀。
为实现上述目的，本实用新型采用以下技术方案：
一种防止水处理滤池向罗茨风机返水的保护装置，包括罗茨风机，所述罗茨风机通过鼓风管道连接罗茨风机出口止回阀;所述罗茨风机出口止回阀的后面设置有罗茨风机出口门;所述罗茨风机出口门的后面通过鼓风管道连通U型止回管的一端;所述U型止回管的另一端通过进风口连通滤池;所述滤池的底端开设有进水口，顶端的侧壁上开设有出水口;其中U型止回管的最高端高于滤池的顶端。
本实用新型的有益效果是：通过U型止回管和罗茨风机出口止回阀，使本装置具有双重防返水功能，有效的保护了罗茨风机的安全。
