申请日2017.12.15
公开(公告)日2018.09.28
IPC分类号C02F9/14
摘要
翻译
本实用新型涉及污水处理技术领域，提供了一种CAST污水处理装置，包括反应池，反应池内设置有依次连通的生物选择区、预反应区以及主反应区，主反应区污泥回流至生物选择区内，生物选择区连通有进水管，主反应区底部设置有曝气装置，主反应区对应反应池的侧壁的上部设置有出水口，出水口位于反应池远离生物选择区的侧壁，主反应区内远离生物选择区的位置设置有无纺布过滤组件，无纺布过滤组件将主反应区分隔为反应区和清水区，清水区与出水口连通。其出水水质好。本实用新型还提供了一种污水处理系统，其包括本实用新型所提供的CAST污水处理装置，故其出水水质好。
权利要求书
1.一种CAST污水处理装置，包括反应池，所述反应池内设置有依次连通的生物选择区、预反应区以及主反应区，所述主反应区污泥回流至所述生物选择区内，所述生物选择区连通有进水管，所述主反应区底部设置有曝气装置，其特征在于，所述主反应区对应所述反应池的侧壁的上部设置有出水口，所述出水口位于所述反应池远离所述生物选择区的侧壁，所述主反应区内远离所述生物选择区的位置设置有无纺布过滤组件，所述无纺布过滤组件将所述主反应区分隔为反应区和清水区，所述清水区与所述出水口连通。
2.根据权利要求1所述的CAST污水处理装置，其特征在于，所述无纺布过滤组件所采用的无纺布的孔径为10～30μm。
3.根据权利要求1所述的CAST污水处理装置，其特征在于，所述无纺布过滤组件为板式过滤组件，其底端与所述反应池的底部连接，其顶端朝向远离所述生物选择区的方向倾斜，所述无纺布过滤组件的相对两端均与所述主反应区对应所述反应池的相对两侧壁接触。
4.根据权利要求3所述的CAST污水处理装置，其特征在于，所述无纺布过滤组件的相对两端分别与所述反应池的相对两侧壁密封连接。
5.根据权利要求1所述的CAST污水处理装置，其特征在于，所述曝气装置包括多个曝气头和与多个曝气头连通的空气泵，多个所述曝气头均匀分布于所述反应区的底部。
6.根据权利要求5所述的CAST污水处理装置，其特征在于，所述空气泵通过曝气管网与所述曝气头连通，所述曝气头包括曝气膜片、支承托盘以及压盖，所述曝气膜片呈球冠形，所述曝气膜片包括凸起工作部和连接部，所述连接部与所述凸起工作部的边缘连接，所述连接部套设于所述支承托盘上，所述凸起工作部向远离所述支承托盘的方向凸起，所述凸起工作部的中部开设有出气缝，所述支承托盘与所述压盖连接，所述压盖与所述曝气管网连通，所述压盖和所述支承托盘的中部均设置有通气孔。
7.根据权利要求6所述的CAST污水 处理装置，其特征在于，所述支承托盘的外壁的下部设置有外螺纹，所述压盖内壁的下部设置有内螺纹，所述外螺纹与所述内螺纹相互配合使得所述支承托盘与所述压盖可拆卸连接。
8.根据权利要求1所述的CAST污水处理装置，其特征在于，所述进水管的管路上设置有进水泵，所述进水泵电连接有用于设定进水时间的定时器。
9.根据权利要求8所述的CAST污水处理装置，其特征在于，所述CAST污水处理装置还包括控制器，所述定时器、所述进水泵和所述曝气装置均与所述控制器电连接，所述主反应区和所述生物选择区之间的污泥回流管路上设置有污泥回流泵，所述污泥回流泵与所述控制器电连接，所述生物选择区设置有第一搅拌器，所述预反应区设置有第二搅拌器，所述主反应区设置有第三搅拌器，所述第一搅拌器、所述第二搅拌器以及所述第三搅拌器均与所述控制器电连接。
10.一种污水处理系统，其特征在于，包括如权利要求1-9任一项所述的CAST污水处理装置。
说明书
一种CAST污水处理装置及污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体而言，涉及一种CAST 污水处理装置及污水处理系统。
背景技术
我国水处理技术发展得比较晚，而且城市人口的迅速增加造成城市污水处理负荷越来越重，导致污水处理率降低。我国城市污水处理的总体的发展形势较好，相比过去，无论是规模上还是工艺上都有了很大的提高。虽然我国城市生活污水处理率每年都在提高，但是由于污水处理设施建设和运行的滞后性，导致大量城市生活污水不能及时得到有效处理。同时也存在一些问题，比如，由于城市污水收集管网的不完善导致污水厂的处理能力远小于设计值，以及一些污水厂的运行费用过高，对地方的财政造成了沉重的压力。因此，在污水处理技术方面，特别是新工艺的开发和降低成本造价方面，我们依然是任重道远。
CAST工艺(SBR的变形工艺)由于其高效的生物脱氮效率、结构简单、自动化程度高等优点被广大的水处理工作者和研究者所喜爱，但是与其它的脱氮除磷工艺相比，它仍然是一种处于发展中的工艺，很多的理论研究尚且不够完善，人们在实际工程的设计时也只是采用一些经验数据。随着现代科技的发展，自动化技术变得越来越先进。在此影响之下，CAST工艺也变得更加完善，它的优点也逐步体现了出来，比如投资较少、占地面积小、运行管理方便和可分期建设等，特别适合中国国情，在中国的使用变得日益广泛，即便如此，CAST工艺仍然有很大改进空间。
实用新型内容
本实用新型提供了一种CAST污水处理装置，不仅具有传统的 CAST污水处理工艺的优点和传统的膜生物反应器的优点，而且其出水水质好，同时在保证出水水质好的条件下未过多增加处理成本。
本实用新型提供的污水处理系统，其出水水质好。
本实用新型是这样实现的：

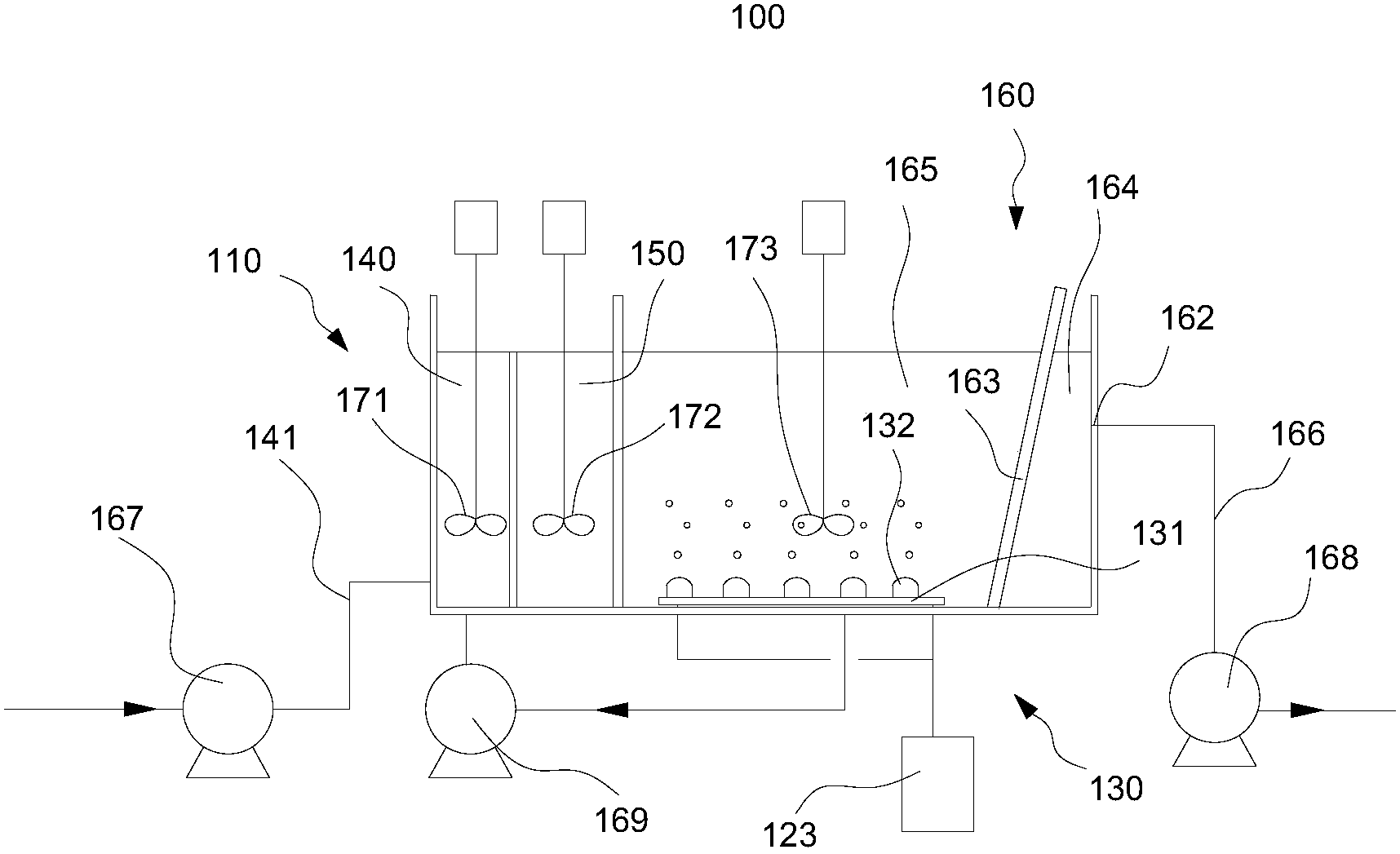

一种CAST污水处理装置，包括反应池，反应池内设置有依次连通的生物选择区、预反应区以及主反应区，主反应区污泥回流至生物选择区内，生物选择区连通有进水管，主反应区底部设置有曝气装置，主反应区对应反应池的侧壁的上部设置有出水口，出水口位于反应池远离生物选择区的侧壁，主反应区内远离生物选择区的位置设置有无纺布过滤组件，无纺布过滤组件将主反应区分隔为反应区和清水区，清水区与出水口连通。
进一步地，在本实用新型较佳的实施例中，无纺布过滤组件所采用的无纺布的孔径为10～30μm。
进一步地，在本实用新型较佳的实施例中，无纺布过滤组件为板式过滤组件，其底端与反应池的底部连接，其顶端朝向远离生物选择区的方向倾斜，无纺布过滤组件的相对两端均与主反应区对应反应池的相对两侧壁接触。
进一步地，在本实用新型较佳的实施例中，无纺布过滤组件的相对两端分别与反应池的相对两侧壁密封连接。
进一步地，在本实用新型较佳的实施例中，曝气装置包括多个曝气头和与多个曝气头连通的空气泵，多个曝气头均匀分布于反应区的底部。
进一步地，在本实用新型较佳的实施例中，空气泵通过曝气管网与曝气头连通，曝气头包括曝气膜片、支承托盘以及压盖，曝气膜片呈球冠形，曝气膜片包括凸起工作部和连接部，连接部与凸起工作部的边缘连接，连接部套设于支承托盘上，凸起工作部向远离支承托盘的方向凸起，凸起工作部的中部开设有出气缝，支承托盘与压盖连接，压盖与曝气管网连通，压盖和支承托盘的中部均设置有通气孔。
进一步地，在本实用新型较佳的实施例中，支承托盘的外壁的下部设置有外螺纹，压盖内壁的下部设置有内螺纹，外螺纹与内螺纹相互配合使得支承托盘与压盖可拆卸连接。
进一步地，在本实用新型较佳的实施例中，进水管的管路上设置有进水泵，进水泵电连接有用于设定进水时间的定时器。
进一步地，在本实用新型较佳的实施例中，CAST污水处理装置还包括控制器，定时器、进水泵和曝气装置均与控制器电连接，主反应区和生物选择区之间的污泥回流管路上设置有污泥回流泵，污泥回流泵与控制器电连接，生物选择区设置有第一搅拌器，预反应区设置有第二搅拌器，主反应区设置有第三搅拌器，第一搅拌器、第二搅拌器以及第三搅拌器均与控制器电连接。
一种污水处理系统，包括上述的CAST污水处理装置。
本实用新型的有益效果是：本实用新型通过上述设计得到的 CAST污水处理装置，使用时，由于在主反应区设置有无纺布过滤组件对污水进行过滤，不仅使得本实用新型提供的CAST污水处理装置具有传统的CAST污水处理工艺的优点和传统的膜生物反应器的优点，而且其出水水质好，同时在保证出水水质好的条件下未过多增加处理成本。
本实用新型还通过上述设计得到的污水处理系统，包括本实用新型所提供的CAST污水处理装置，由于包括本实用新型所提供的 CAST污水处理装置故其出水水质好，且成本不高。
