申请日2017.12.15
公开(公告)日2018.09.25
IPC分类号F04B17/00; F04B23/02; F04B49/06
摘要
本实用新型涉及油气井现场作业技术领域，具体是一种油田作业污水回注系统，包括污水收集箱，其特征在于设有液压驱动单元，所述液压驱动单元包括液压油箱、液压泵和液压高压水泵，液压泵进油口经液压管路与液压油箱相连，液压泵出油口经液压管路与液压高压水泵进油口相连，液压高压水泵出油口通过液压管路与液压油箱回油口相连，液压高压水泵进水口经导管与污水收集箱相连，液压高压水泵出水口经导管与油井注水口相连，本实用新型还设有电气控制单元，电气控制单元包括控制器、调速阀和液位计，液位计经输入电路与控制器相连，控制器经输出电路与调速阀相连，具有体积小、功率大、效率高、安装灵活方便、容易维护等优点。
权利要求书
1.一种油田作业污水回注系统，包括污水收集箱，其特征在于设有液压驱动单元和电气控制单元，其中，液压驱动单元包括液压油箱、液压泵和液压高压水泵，液压泵进油口经液压管路与液压油箱相连，液压泵出油口经液压管路与液压高压水泵进油口相连，液压高压水泵出油口通过液压管路与液压油箱回油口相连，液压高压水泵进水口经导管与污水收集箱相连，液压高压水泵出水口经导管与油井注水口相连;电气控制单元包括控制器、调速阀和液位计，调速阀进油口经液压管道与液压泵相连，调速阀出油口经液压管道与液压高压水泵进油口相连，液位计经输入电路与控制器相连，控制器经输出电路与调速阀相连，调速阀设在连通液压泵出油口与液压高压水泵进油口之间的液压管路上，液位计设在污水收集箱内。
2.根据权利要求1所述的一种油田作业污水回注系统，其特征在于液压高压水泵出油口通过液压管路经冷却器、第一过滤器与液压油箱回油口相连接。
3.根据权利要求1所述的一种油田作业污水回注系统，其特征在于导管为软管，液压高压水泵通过软管分别与污水收集油箱和油井注水口相连接。
4.根据权利要求1所述的一种油田作业污水回注系统，其特征在于液压高压水泵为基于自由活塞式的单活塞液压高压水泵。
5.根据权利要求1所述的一种油田作业污水回注系统，其特征在于污水收集箱内的导管上设有第二过滤器，过滤精度不小于80目。
6.根据权利要求1所述的一种油田作业污水回注系统，其特征在于控制器为基于数字信号处理器(DSP)的可编程控制器。
说明书
油田作业污水 回注系统
技术领域
本实用新型涉及油气井现场作业技术领域，具体的说是一种油田作业污水回注系统。
背景技术
油田设备在现场作业时，例如测井车作业、修井机作业，都会带上很多井内的污水(含有原油，聚合物，泥沙等)，因此后期都需要对污水进行处理。早期污水不多的情况采用就地掩埋的方式进行处理，这种处理方式对当地土壤的破坏极为严重。随着环保检查力度的加强，无法再就地掩埋，出现了现场集中回收，用油罐车拉回污水厂再处理的处理方式，作业现场必须配置多台油罐车进行往返运输污水，需要大量的人力物力投入，集中回收的污水也比较难处理，达到排放标准需要较大的经济投入，鉴于以上两种方法的考虑，从井内作业带上来的污水重新注入到井内即污水回注的技术方案，既不破坏环境同时又不需要后期投入重金来进行污水处理。
由于污水回注是将污水往排至油井注水口，如果压力过小，在排污水时很容易将油井注水口注满，目前污水回注驱动通常是内燃机、电机驱动或者直接采用液压马达，为了提供污水回注时泵的高压，不仅会使污水回注装置的体积变大、且十分耗费燃料，不节能环保。
发明内容
为了解决现有技术中的不足，本实用新型将提供一种可在油田现场一边作业一边进行污水回注，污水回注的流速和收集的流速相匹配，不会对现场作业造成干扰，且具有体积小、功率大、效率高、安装灵活方便、容易维护的油田作业污水回注系统。
为了实现上述功能，本实用新型将采用以下技术方案：
一种油田作业污水回注系统，包括污水收集箱，其特征在于设有液压驱动单元，所述液压驱动单元包括液压油箱、液压泵和液压高压水泵，液压泵进油口经液压管路与液压油箱相连，液压泵出油口经液压管路与液压高压水泵进油口相连，液压高压水泵出油口通过液压管路与液压油箱回油口相连，液压高压水泵进水口经导管与污水收集箱相连，液压高压水泵出水口经导管与油井注水口相连。

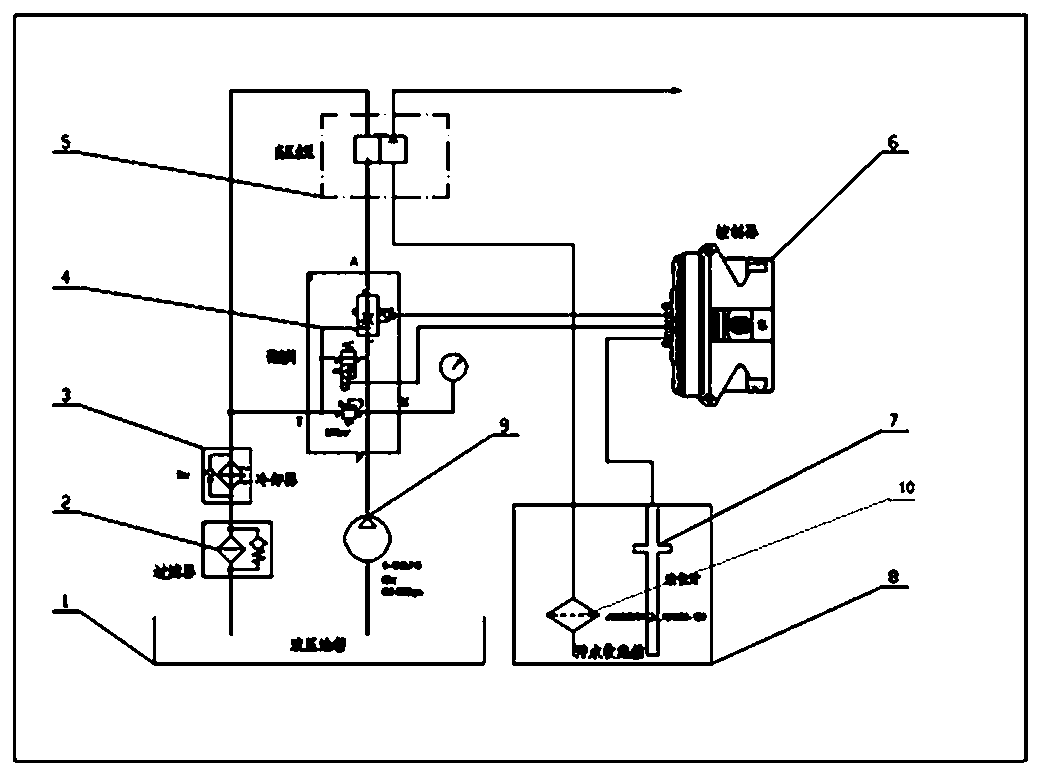

本实用新型设有电气控制单元，电气控制单元包括控制器、调速阀和液位计，调速阀进油口经液压管道与液压泵相连，调速阀出油口经液压管道与液压高压水泵进油口相连，液位计经输入电路与控制器相连，控制器经输出电路与调速阀相连，其中，调速阀设在连通液压泵出油口与液压高压水泵进油口之间的液压管路上，液位计设在污水收集箱内。
本实用新型所述液压高压水泵出油口通过液压管路经冷却器、第一过滤器与液压油箱回油口相连，通过冷却器和过滤器能有效控制液压油的温度和清洁度。
本实用新型所述导管为软管，液压高压水泵通过软管分别与污水收集油箱和油井注水口相连，该液压高压水泵直接采用合适的液压油驱动，无污染，体积小，可灵活的安装在车内各个位置。
本实用新型所述液压高压水泵为基于自由活塞式的单活塞液压高压水泵。
本实用新型所述污水收集箱内的导管上设有第二过滤器，过滤精度不小于80目，最好为100-150目之间。
运行时，液压泵打出的液压油经过调速阀的调节驱动液压高压水泵将污水收集箱内的污水进行回注，控制器接收液位计传来的信号通过电路对调速阀进行调节，从而精确的控制液压高压水泵的出水量。可通过对控制器的编程实现以下自动控制：当设备开启后，会自动稳定污水液面，当污水高于此液面时，采用更大流量回注;当污水低于稳定页面时，采用更小的流量回注;当低于最低液面时，停止污水回注。由于采用上述结构，本实用新型可在油田现场一边作业一边进行污水回注，污水回注的流速和收集的流速相匹配，不会对现场作业造成干扰，且具有体积小、功率大、效率高、安装灵活方便、容易维护等优点。
