申请日2017.12.15
公开(公告)日2018.08.31
IPC分类号F24D3/18; F24D19/10
摘要
一种多工况的污水源热泵串并联供暖系统，属于污水源热泵供暖系统领域。技术要点是，包括：污水源热泵机组Ⅰ、供暖循环泵、阀门Ⅰ、阀门Ⅱ、阀门Ⅲ、阀门Ⅳ、阀门Ⅴ、阀门Ⅵ、污水源热泵机组Ⅱ，所述污水源热泵机组Ⅰ分别与所述阀门Ⅰ和阀门Ⅱ连接，所述阀门Ⅲ和所述阀门Ⅰ、污水源热泵机组Ⅰ、阀门Ⅱ并联连接，所述污水源热泵机组Ⅱ分别与所述阀门Ⅳ和阀门Ⅴ连接，所述阀门Ⅵ和所述阀门Ⅳ、污水源热泵机组Ⅰ、阀门Ⅴ并联连接，所述阀门Ⅲ和所述阀门Ⅵ串联连接，所述供暖循环泵分别与所述阀门Ⅰ和阀门Ⅲ连接。有益效果是:本实用新型所述的在保证了供暖热源需求的前提下，通过调整机组运行模式来降低能耗，提高了效率，节约了能源。
权利要求书

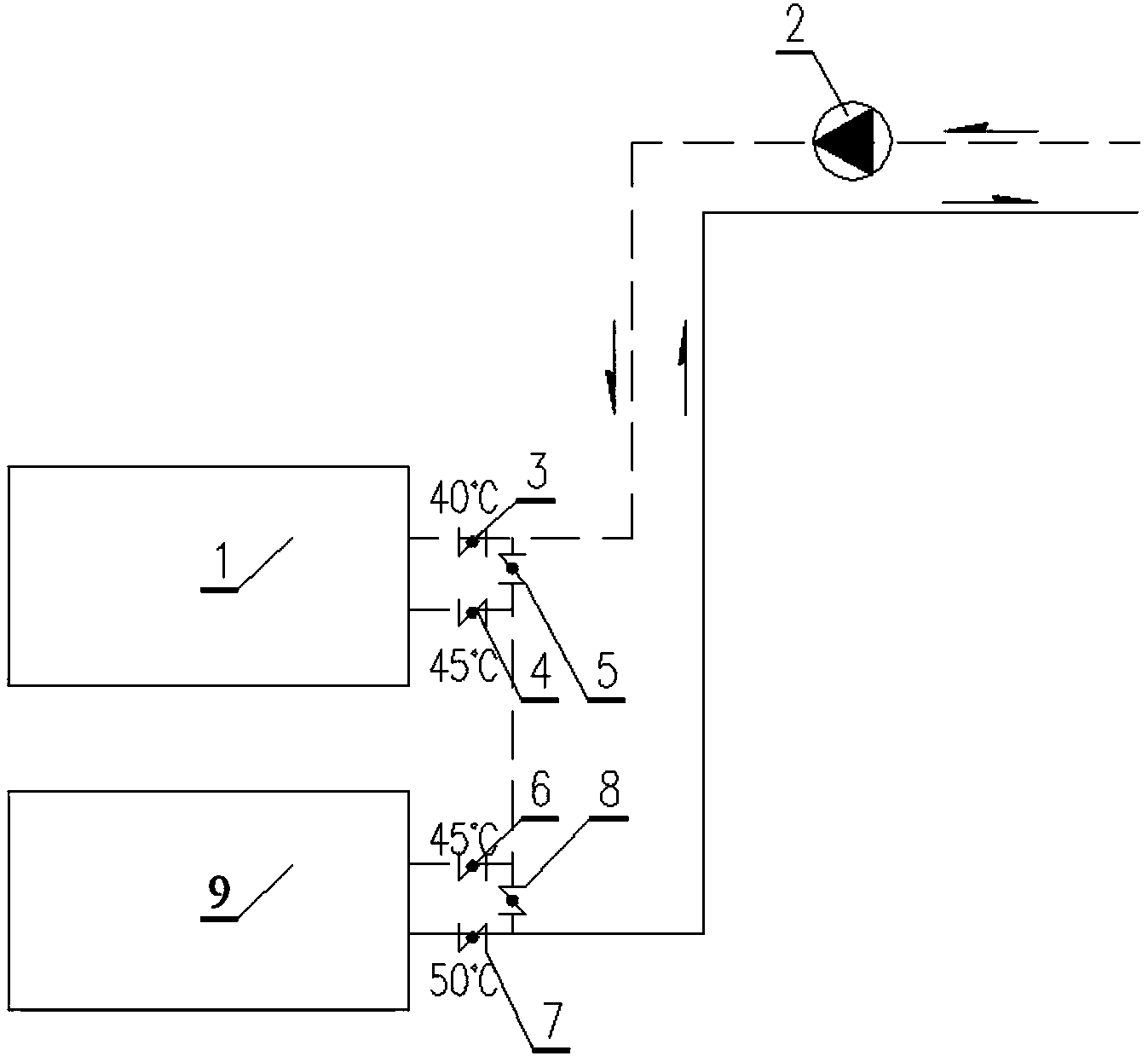

1.一种多工况的污水源热泵串并联供暖系统，其特征在于，包括：污水源热泵机组Ⅰ(1)、供暖循环泵(2)、阀门Ⅰ(3)、阀门Ⅱ(4)、阀门Ⅲ(5)、阀门Ⅳ(6)、阀门Ⅴ(7)、阀门Ⅵ(8)、污水源热泵机组Ⅱ(9)，所述污水源热泵机组Ⅰ(1)分别与所述阀门Ⅰ(3)和阀门Ⅱ(4)连接，所述阀门Ⅲ(5)和所述阀门Ⅰ(3)、污水源热泵机组Ⅰ(1)、阀门Ⅱ(4)并联连接，所述污水源热泵机组Ⅱ(9)分别与所述阀门Ⅳ(6)和阀门Ⅴ(7)连接，所述阀门Ⅵ(8)和所述阀门Ⅳ(6)、污水源热泵机组Ⅰ(1)、阀门Ⅴ(7)并联连接，所述阀门Ⅲ(5)和所述阀门Ⅵ(8)串联连接，所述供暖循环泵(2)分别与所述阀门Ⅰ(3)和阀门Ⅲ(5)连接。
2.如权利要求1所述的多工况的污水源热泵串并联供暖系统，其特征在于，增设若干组污水源热泵机组与所述污水源热泵机组Ⅰ(1)和污水源热泵机组Ⅱ(9)并联连接。
3.如权利要求1所述的多工况的污水源热泵串并联供暖系统，其特征在于，还包括控制器，宿舍控制器分别与所述阀门Ⅰ(3)、阀门Ⅱ(4)、阀门Ⅲ(5)、阀门Ⅳ(6)、阀门Ⅴ(7)、阀门Ⅵ(8)连接。
4.如权利要求3所述的多工况的污水 源热泵串并联供暖系统，其特征在于，所述控制器为PLC控制系统。
5.如权利要求1所述的多工况的污水源热泵串并联供暖系统，其特征在于，述污水源热泵机组Ⅰ(1)和污水源热泵机组Ⅱ(9)之间设置循环泵。
说明书
一种多工况的污水源热泵串并联供暖系统
技术领域
本实用新型属于污水源热泵供暖系统领域，尤其涉及一种通过阀门开闭来实现适应不同供暖工况下的热泵机组运行模式，达到供暖指标的节能系统。
背景技术
所谓“污水源热泵供暖”是指通过热泵机组从污水中提取热能，将低品位热能转变为高品位热能，满足供暖参数的要求，是一种新型绿色能源。
我国冬季供暖热源以传统煤燃烧为主，近些年随着城市化进程加快，每到冬季雾霾天气愈发严重，与大量使用烟气不达标排放的燃煤供暖有关。国家大力推广清洁能源战略，尤其在供暖领域拆除燃煤小锅炉，采用宜电则电、宜气则气的原则。
实用新型内容
为了更好节约能源，充分发挥系统污水源热泵的供暖能效，本实用新型提出一种多工况的污水源热泵串并联供暖系统，该系统根据供暖负荷变化的特点来控制热泵机组工作模式，保证系统供暖效果的前提下，充分实现节能高效的运行，达到节能减排的目标。
技术方案如下：
一种多工况的污水源热泵串并联供暖系统，包括：污水源热泵机组Ⅰ、供暖循环泵、阀门Ⅰ、阀门Ⅱ、阀门Ⅲ、阀门Ⅳ、阀门Ⅴ、阀门Ⅵ、污水源热泵机组Ⅱ，所述污水源热泵机组Ⅰ分别与所述阀门Ⅰ和阀门Ⅱ连接，所述阀门Ⅲ和所述阀门Ⅰ、污水源热泵机组Ⅰ、阀门Ⅱ并联连接，所述污水源热泵机组Ⅱ分别与所述阀门Ⅳ和阀门Ⅴ连接，所述阀门Ⅵ和所述阀门Ⅳ、污水源热泵机组Ⅰ、阀门Ⅴ并联连接，所述阀门Ⅲ和所述阀门Ⅵ串联连接，所述供暖循环泵分别与所述阀门Ⅰ和阀门Ⅲ连接。
进一步的，增设若干组污水源热泵机组与所述污水源热泵机组Ⅰ和污水源热泵机组Ⅱ并联连接。
进一步的，还包括控制器，宿舍控制器分别与所述阀门Ⅰ、阀门Ⅱ、阀门Ⅲ、阀门Ⅳ、阀门Ⅴ、阀门Ⅵ连接。
进一步的，所述控制器为PLC控制系统。
进一步的，述污水源热泵机组Ⅰ和污水源热泵机组Ⅱ之间设置循环泵。
本实用新型的有益效果是：
本实用新型所述的在保证了供暖热源需求的前提下，通过调整机组运行模式来降低能耗，提高了效率，节约了能源。
