申请日2017.12.15
公开(公告)日2018.09.11
IPC分类号B01D29/03; B01D29/64; B01D29/96; F26B21/00; B02C13/02; B02C13/284
摘要
本实用新型公开了一种工业污水脱硫颗粒装置，包括机体，机体上端中部安装有投料斗，投料斗上端中部设有粉碎轴，粉碎轴左端连接有得粉碎电机，机体右端连接有安装板，安装板上端连接有电动伸缩缸，电动伸缩缸左端连接有伸缩轴，伸缩轴左端连接有中空轴，中空轴左端连接有出气板，机体底端右侧连接有转轴，转轴左端连接有转板，转板上端中部设有过滤网，转板下端连接有出料斗，机体左端连接有引风机，引风机下端连接有进气管，进气管下端连接有加热箱。本实用新型，实现着对过滤网的及时更换和清洗，提高了整个装置的可靠性，同时也实现着对过滤网上脱粒颗粒物的烘干以及加速颗粒物下料速度的效果，增加了对污水中脱离颗粒物的回收效果。
权利要求书

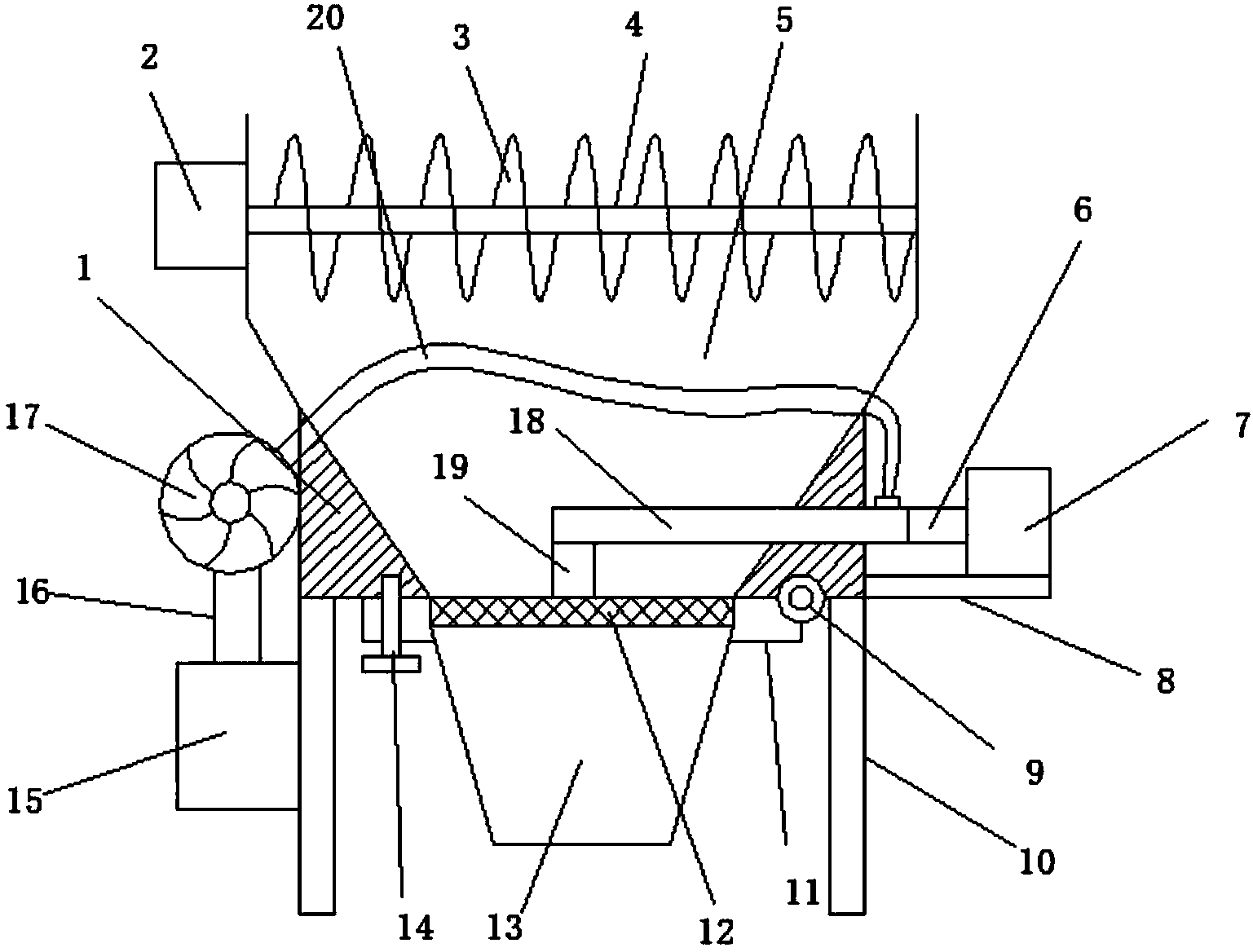

1.一种工业污水脱硫颗粒装置，包括机体(1)，其特征在于，所述机体(1)上端中部安装有投料斗(5)，投料斗(5)上端中部设有粉碎轴(4)，粉碎轴(4)左端连接有得粉碎电机(2)，所述机体(1)右端连接有安装板(8)，安装板(8)上端连接有电动伸缩缸(7)，电动伸缩缸(7)左端连接有伸缩轴(6)，伸缩轴(6)左端连接有中空轴(18)，中空轴(18)左端连接有出气板(19)，所述机体(1)底端右侧连接有转轴(9)，转轴(9)左端连接有转板(11)，转板(11)上端中部设有过滤网(12)，所述转板(11)下端连接有出料斗(13)，所述机体(1)左端连接有引风机(17)，引风机(17)下端连接有进气管(16)，进气管(16)下端连接有加热箱(15)。
2.根据权利要求1所述的一种工业污水脱硫颗粒装置，其特征在于，所述粉碎轴(4)外侧均匀设有粉碎叶(3)。
3.根据权利要求1所述的一种工业污水脱硫颗粒装置，其特征在于，所述机体(1)下端两侧连接有支撑腿(10)。
4.根据权利要求1所述的一种工业污水脱硫颗粒装置，其特征在于，所述转板(11)左端通过固定螺栓(14)连接有机体(1)。
5.根据权利要求1所述的一种工业污水 脱硫颗粒装置，其特征在于，所述出气板(19)中部均匀设有出气孔(191)。
6.根据权利要求1所述的一种工业污水脱硫颗粒装置，其特征在于，所述引风机(17)上端通过出气管(20)连接有中空轴(18)。
说明书
一种工业污水脱硫颗粒装置
技术领域
本实用新型涉及工业污水处理设备领域，具体是一种工业污水脱硫颗粒装置。
背景技术
工业污水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。
现有技术中，脱硫,是指将煤中的硫元素用钙基等方法固定成为固体防止燃烧时生成SO2。目前脱硫方法一般有燃烧前、燃烧中、燃烧后脱硫等三类，但是针对工业废水中的硫颗粒却没有较好的过滤方式，中国专利(公告号：CN206444294U)公开了一种工业污水脱硫颗粒网，虽然该装置在一定程度上增加了对脱硫颗粒的过滤，但是在实际使用过程中，过滤板均是固定的，容易导致颗粒物堵在过滤网中，一旦过滤网发生损坏，我们很难进行及时更换，严重影响着过滤效果。
实用新型内容
本实用新型的目的在于提供一种工业污水脱硫颗粒装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种工业污水脱硫颗粒装置，包括机体，所述机体上端中部安装有投料斗，投料斗上端中部设有粉碎轴，粉碎轴左端连接有得粉碎电机，所述机体右端连接有安装板，安装板上端连接有电动伸缩缸，电动伸缩缸左端连接有伸缩轴，伸缩轴左端连接有中空轴，中空轴左端连接有出气板，所述机体底端右侧连接有转轴，转轴左端连接有转板，转板上端中部设有过滤网，所述转板下端连接有出料斗，所述机体左端连接有引风机，引风机下端连接有进气管，进气管下端连接有加热箱。
作为本实用新型进一步的方案：所述粉碎轴外侧均匀设有粉碎叶。
作为本实用新型进一步的方案：所述机体下端两侧连接有支撑腿。
作为本实用新型进一步的方案：所述转板左端通过固定螺栓连接有机体。
作为本实用新型进一步的方案：所述出气板中部均匀设有出气孔。
作为本实用新型再进一步的方案：所述引风机上端通过出气管连接有中空轴。
与现有技术相比，本实用新型的有益效果是：
所述一种工业污水脱硫颗粒装置，结构合理，设计新颖，通过设有的转板和过滤网实现着对过滤网的及时更换和清洗，提高了整个装置的可靠性，同时通过设有的出气板和伸缩轴也实现着对过滤网上脱粒颗粒物的烘干以及加速颗粒物下料速度的效果，实用性强，大大增加了对污水中脱离颗粒物的回收效果。
