申请日2018.01.18
公开(公告)日2018.11.13
IPC分类号C02F9/04; B01J19/20
摘要
本实用新型公开了一种一体化全自动厨房污水油脂杂质分离设备，其结构包括污水净化箱、油水分离箱、残渣过滤箱、进水管、侧盖、支脚、调节器、出渣口、驱动箱、散热口、指示灯、驱动箱门、箱门把手，油水分离箱的右侧与污水净化箱的左侧相粘合，本实用新型一种一体化全自动厨房污水油脂杂质分离设备，结构上设有污水净化箱，油水分离后的污水由进水口进入污水净化箱之中，药物储存箱存放净化污水所使用的药品，药品由药物投放口投入，搅拌机驱动控制搅拌传动杆转动，搅拌传动杆带动搅拌叶片转动，将净化药品与污水进行充分反应，最终从出水口将净化后的污水排出，提高了设备的污水净化能力，有效的将污水净化程度提高到国家规定的排放标准。
权利要求书

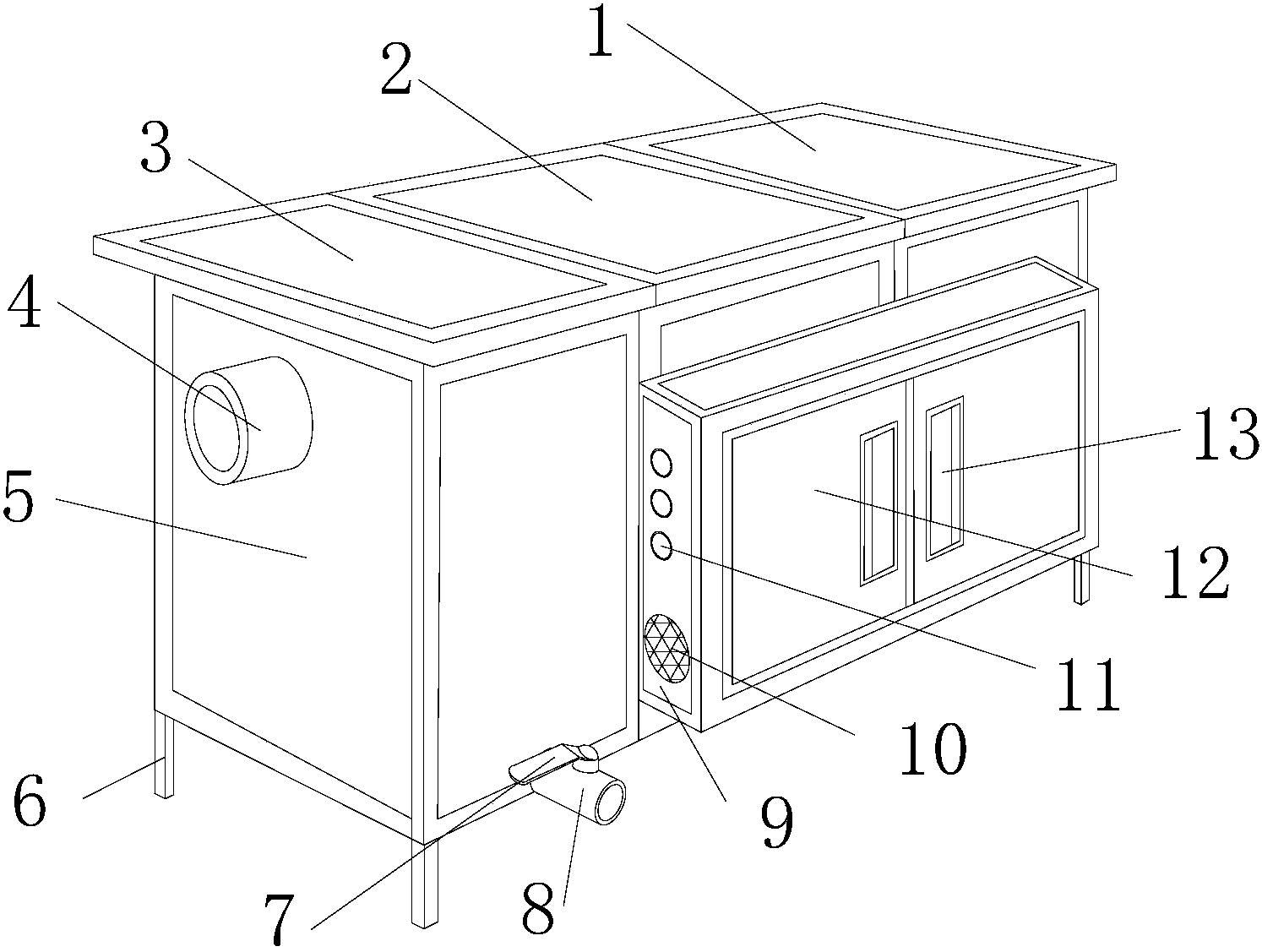

1.一种一体化全自动厨房污水油脂杂质分离设备，其特征在于：其结构包括污水净化箱(1)、油水分离箱(2)、残渣过滤箱(3)、进水管(4)、侧盖(5)、支脚(6)、调节器(7)、出渣口(8)、驱动箱(9)、散热口(10)、指示灯(11)、驱动箱门(12)、箱门把手(13)，所述油水分离箱(2)的右侧与污水净化箱(1)的左侧相粘合，所述残渣过滤箱(3)的右侧与油水分离箱(2)的左侧相贴合，所述侧盖(5)嵌入安装于残渣过滤箱(3)的左侧，所述进水管(4)与侧盖(5)的中端相嵌套，所述支脚(6)的上端与侧盖(5)的下端相粘合，所述驱动箱(9)的后侧与油水分离箱(2)的前端相粘合，所述散热口(10)与驱动箱(9)的左下端，所述指示灯(11)设于散热口(10)的上端，所述箱门把手(13)嵌入安装于驱动箱门(12)的中端，所述污水净化箱(1)包括进水口(101)、箱体外壳(102)、药物储存箱(103)、药物投放口(104)、搅拌机驱动(105)、搅拌传动杆(106)、搅拌叶片(107)、出水口(108)，所述进水口(101)嵌入安装于箱体外壳(102)左侧，所述药物储存箱(103)镶嵌安装于箱体外壳(102)的上端，所述药物投放口(104)设于药物储存箱(103)的右下端，所述搅拌机驱动(105)的上端与药物储存箱(103)的下端相贴合，所述搅拌传动杆(106)嵌入安装于搅拌机驱动(105)的下端，所述搅拌叶片(107)与搅拌传动杆(106)相嵌套，所述出水口(108)贯穿于箱体外壳(102)的右下端。
2.根据权利要求1所述的一种一体化全自动厨房污水油脂杂质分离设备，其特征在于：所述出渣口(8)镶嵌安装于残渣过滤箱(3)的前端，所述调节器(7)设于出渣口(8)的上端。
3.根据权利要求1所述的一种一体化全自动厨房污水油脂杂质分离设备，其特征在于：所述驱动箱门(12)镶嵌安装于驱动箱(9)的前端。
4.根据权利要求1所述的一种一体化全自动厨房污水油脂杂质分离设备，其特征在于：所述油水分离箱(2)的右侧与箱体外壳(102)的左侧相粘合。
5.根据权利要求1所述的一种一体化全自动厨房污水油脂杂质分离设备，其特征在于：所述进水管(4)为直径10CM，长度10CM的圆柱。
说明书
一种一体化全自动厨房污水油脂杂质分离设备
技术领域
本实用新型是一种一体化全自动厨房污水油脂杂质分离设备，属于污水处理技术领域。
背景技术
现如今许多餐厅直接将使用后的泔水排入下水道中,造成严重的环境污染问题，随着环保理念的逐步深入,许多餐厅安装有油水分离器,但传统的油水分离装置,结构复杂,操作困难,油水分离效果差,因此需要改进。
现有技术公开了申请号为：CN201620866647.7的一种一体化全自动厨房污水油脂杂质分离设备，所述过滤箱的内部底端通过管道与油水分离箱的内部中端连通，所述油水分离箱的内部中端竖直安装有隔板，所述隔板的左侧油水分离箱内部的上下两侧分别为浮油层和水层，所述浮油层的顶端通过管道与储油箱的内部连通，所述隔板的右侧设有密封箱，所述隔板的底端设有与密封箱连通的排水孔，所述密封箱的内部顶端通过管道与存水箱连通，但是该现有技术局限于简单的油水分离，对于污水净化的效果不佳，造成所排出的污水超出国家排放标准。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种一体化全自动厨房污水油脂杂质分离设备，以解决的现有技术局限于简单的油水分离，对于污水净化的效果不佳，造成所排出的污水超出国家排放标准的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种一体化全自动厨房污水油脂杂质分离设备，其结构包括污水净化箱、油水分离箱、残渣过滤箱、进水管、侧盖、支脚、调节器、出渣口、驱动箱、散热口、指示灯、驱动箱门、箱门把手，所述油水分离箱的右侧与污水净化箱的左侧相粘合，所述残渣过滤箱的右侧与油水分离箱的左侧相贴合，所述侧盖嵌入安装于残渣过滤箱的左侧，所述进水管与侧盖的中端相嵌套，所述支脚的上端与侧盖的下端相粘合，所述驱动箱的后侧与油水分离箱的前端相粘合，所述散热口与驱动箱的左下端，所述指示灯设于散热口的上端，所述箱门把手嵌入安装于驱动箱门的中端，所述污水净化箱包括进水口、箱体外壳、药物储存箱、药物投放口、搅拌机驱动、搅拌传动杆、搅拌叶片、出水口，所述进水口嵌入安装于箱体外壳左侧，所述药物储存箱镶嵌安装于箱体外壳的上端，所述药物投放口设于药物储存箱的右下端，所述搅拌机驱动的上端与药物储存箱的下端相贴合，所述搅拌传动杆嵌入安装于搅拌机驱动的下端，所述搅拌叶片与搅拌传动杆相嵌套，所述出水口贯穿于箱体外壳的右下端。
进一步地，所述出渣口镶嵌安装于残渣过滤箱的前端，所述调节器设于出渣口的上端。
进一步地，所述驱动箱门镶嵌安装于驱动箱的前端。
进一步地，所述油水分离箱的右侧与箱体外壳的左侧相粘合。
进一步地，所述进水管为直径10CM，长度10CM的圆柱。
进一步地，所述进水管由橡胶制成，具有较强的耐腐蚀性。
进一步地，所述侧盖由不锈钢制成，具有较强的硬度。
有益效果
本实用新型一种一体化全自动厨房污水油脂杂质分离设备，结构上设有污水净化箱，油水分离后的污水由进水口进入污水净化箱之中，药物储存箱存放净化污水所使用的药品，药品由药物投放口投入，搅拌机驱动控制搅拌传动杆转动，搅拌传动杆带动搅拌叶片转动，将净化药品与污水进行充分反应，最终从出水口将净化后的污水排出，提高了设备的污水净化能力，有效的将污水净化程度提高到国家规定的排放标准。
