申请日2018.01.18
公开(公告)日2018.11.09
IPC分类号C02F9/04; C02F9/14
摘要
本实用新型公开了一种生活废水池污水净化装置，其结构包括顶盖把手、箱体侧檐、箱脚、药斗侧檐、药斗、电机、按钮、门板、操控箱、操控箱门锁、污水净化箱，顶盖把手位于污水净化箱的上表面且相垂直，箱体侧檐设于污水净化箱的四周表面，本实用新型一种生活废水池污水净化装置，在进行使用时将污水从进水口进入，药斗往下加入药剂，污水经过粗过滤网的过滤，再经过填料的吸收废气，在经过多重反复的吸收从第一通水口到第二通水口流出，散气管的散气把废水的一些杂气去除和曝气池的曝气，再经过消毒池的消毒到沉淀池沉淀最后从出水口流出。一体化式的结构防止在净化过程中的废气泄漏造成的影响，同时也达到了很好的净化效果。
权利要求书

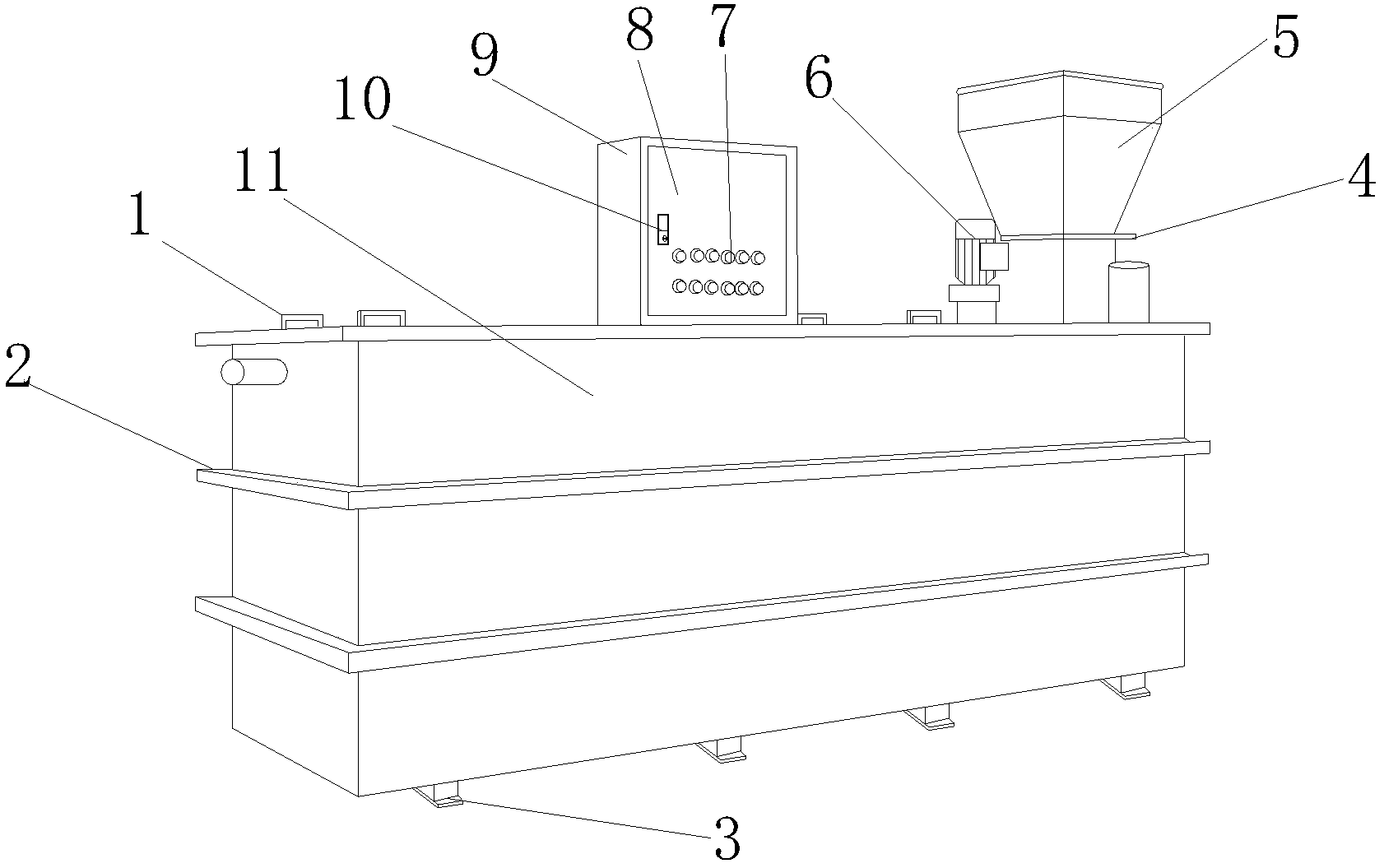

1.一种生活废水池污水净化装置，其特征在于：其结构包括顶盖把手(1)、箱体侧檐(2)、箱脚(3)、药斗侧檐(4)、药斗(5)、电机(6)、按钮(7)、门板(8)、操控箱(9)、操控箱门锁(10)、污水净化箱(11)，所述顶盖把手(1)位于污水净化箱(11)的上表面且相垂直，所述箱体侧檐(2)设于污水净化箱(11)的四周表面，所述箱脚(3)安装于污水净化箱(11)的底端，所述药斗侧檐(4)与箱体侧檐(2)相平行，所述药斗(5)的外表面与药斗侧檐(4)的内表面相贴合，所述电机(6)的下端与污水净化箱(11)的上表面相垂直，所述操控箱(9)的前端设有按钮(7)与门板(8)，所述按钮(7)嵌入安装与操控箱(9)，所述操控箱门锁(10)安装在门板(8)的前端，所述污水净化箱(11)由净化箱外壳(1101)、出水口(1102)、消毒池(1103)、沉淀池(1104)、散气管(1105)、填料(1106)、粗过滤网(1107)、进水口(1108)、隔板(1109)、第一通水口(1110)、第二通水口(1111)、第三通水口(1112)、曝气池(1113)组成，所述净化箱外壳(1101)内设有消毒池(1103)与曝气池(1113)，所述出水口(1102)贯穿于净化箱外壳(1101)的左上方，所述消毒池(1103)安装于沉淀池(1104)的上方，所述散气管(1105)位于曝气池(1113)的上方，所述填料(1106)的上端设有粗过滤网(1107)，所述粗过滤网(1107)与净化箱外壳(1101)的上表面相平行，所述进水口(1108)嵌入连接于净化箱外壳(1101)的有上端，所述第一通水口(1110)与第二通水口(1111)位于同一中心线，所述第三通水口(1112)与粗过滤网(1107)相平行。
2.根据权利要求1所述的一种生活废水池污水净化装置，其特征在于：所述门板(8)与操控箱(9)相贴合。
3.根据权利要求1所述的一种生活废水池污水净化装置，其特征在于：所述操控箱(9)为长方体结构。
4.根据权利要求1所述的一种生活废水池污水净化装置，其特征在于：所述污水净化箱(11)的长度为5m。
5.根据权利要求1所述的一种生活废水池污水净化装置，其特征在于：所述粗过滤网(1107)与箱体侧檐(2)相平行。
说明书
一种生活废水池污水净化装置
技术领域
本实用新型是一种生活废水池污水净化装置，属于污水净化领域。
背景技术
现有的生活废水池罐，如化粪池，生活废水流入进口，经多级分池对生活废水加以自然沉淀，自然消化发酵，从排出口流入下水道排放，存在着自然处理不彻底，污水排放不达标，对环境造成污染的缺陷。
现有技术公开了申请号为：CN201220300899.5的一种生活废水池污水净化装置，主要采用压力空气罐的出气管与药液罐的出液管相并联，与通入生活废水池底的进管相通，在出气管、出液管和进管的管路中分别设置电动阀，但是该现有技术在污水净化过程中使用分散独立的操作各个环节，使用阀门在外部传送容易造成污水净化过程的的污水泄漏。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种生活废水池污水净化装置，以解决现在污水净化过程中使用分散独立的操作各个环节，使用阀门在外部传送容易造成污水净化过程的的污水泄漏的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种生活废水池污水净化装置，其结构包括顶盖把手、箱体侧檐、箱脚、药斗侧檐、药斗、电机、按钮、门板、操控箱、操控箱门锁、污水净化箱，所述顶盖把手位于污水净化箱的上表面且相垂直，所述箱体侧檐设于污水净化箱的四周表面，所述箱脚安装于污水净化箱的底端，所述药斗侧檐与箱体侧檐相平行，所述药斗的外表面与药斗侧檐的内表面相贴合，所述电机的下端与污水净化箱的上表面相垂直，所述操控箱的前端设有按钮与门板，所述按钮嵌入安装与操控箱，所述操控箱门锁安装在门板的前端，所述污水净化箱由净化箱外壳、出水口、消毒池、沉淀池、散气管、填料、粗过滤网、进水口、隔板、第一通水口、第二通水口、第三通水口、曝气池组成，所述净化箱外壳内设有消毒池与曝气池，所述出水口贯穿于净化箱外壳的左上方，所述消毒池安装于沉淀池的上方，所述位于净化箱外壳内部的左下方，所述散气管位于曝气池的上方，所述填料的上端设有粗过滤网，所述粗过滤网与净化箱外壳的上表面相平行，所述进水口嵌入连接于净化箱外壳的有上端，所述第一通水口与第二通水口位于同一中心线，所述第三通水口与粗过滤网相平行。
进一步地，所述门板与操控箱相贴合。
进一步地，所述操控箱为长方体结构。
进一步地，所述污水净化箱的长度为5m。
进一步地，所述粗过滤网与箱体侧檐相平行。
进一步地，所述药斗侧檐由不锈钢材料制成。
进一步地，所述操控箱由不锈钢材料制成。
有益效果
本实用新型一种生活废水池污水净化装置，在进行使用时将污水从进水口进入，药斗往下加入药剂，污水经过粗过滤网的过滤，再经过填料的吸收废气，在经过多重反复的吸收从第一通水口到第二通水口流出，散气管的散气把废水的一些杂气去除和曝气池的曝气，再经过消毒池的消毒到沉淀池沉淀最后从出水口流出。一体化式的结构防止在净化过程中的废气泄漏造成的影响，同时也达到了很好的净化效果。
