申请日2018.01.18
公开(公告)日2018.11.09
IPC分类号B08B7/00
摘要
本实用新型公开了一种用于去除水处理阳极板钛合金氧化皮表面的激光清洗设备，包括箱体、风机、滚轮、稳压器、箱门，所述箱体下方设置有所述滚轮，所述箱体内部设置所述风机，所述风机上方的所述箱体上设置激光发生器，所述激光发生器包括移动电源、光泵和所述稳压器，所述稳压器上方设置所述移动电源，所述箱体靠近所述移动电源的位置设置有所述光泵。有益效果在于：不需使用任何化学药剂和清洗液，清洗下来的废料为固体粉末，体积小，易于存放，可回收，设置有废料清扫功能，可以轻易解决化学清洗带来的环境污染问题，使用非接触式清扫，保证被清扫物品的表面完整度，效率高，节省时间，运行成本更低，结构设计更加合理，移动方便，实用性强。
权利要求书

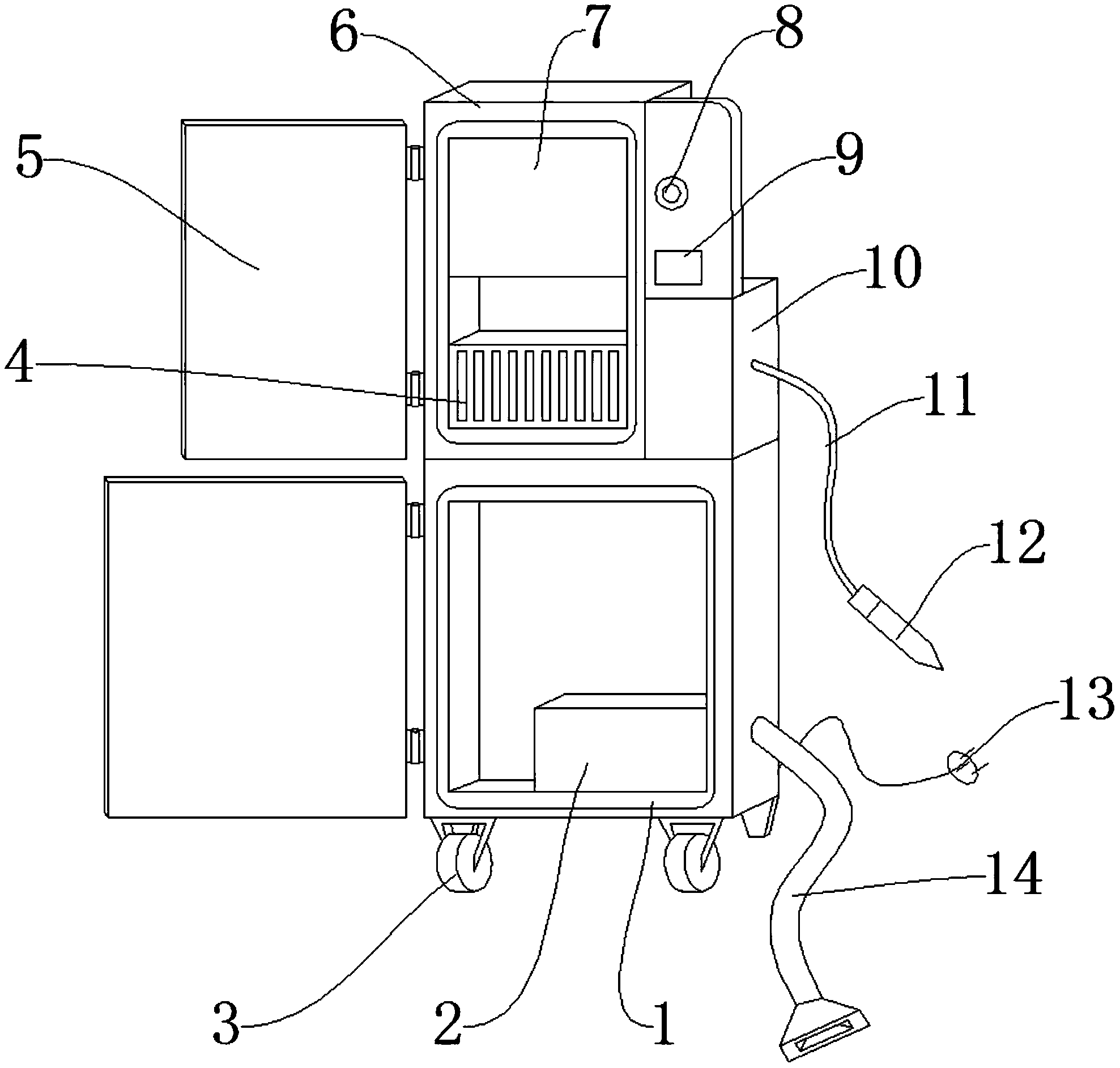

1.一种用于去除水处理阳极板钛合金氧化皮表面的激光清洗设备，其特征在于：包括箱体(1)、风机(2)、滚轮(3)、稳压器(4)、箱门(5)，所述箱体(1)下方设置有所述滚轮(3)，所述箱体(1)内部设置有所述风机(2)，所述风机(2)上方的所述箱体(1)上设置有激光发生器(6)，所述激光发生器(6)包括移动电源(7)、光泵(10)和所述稳压器(4)，所述稳压器(4)上方设置有所述移动电源(7)，所述箱体(1)靠近所述移动电源(7)的位置设置有所述光泵(10)，所述光泵(10)上方设置有控制器(9)，所述控制器(9)上方设置有电源开关(8)，所述光泵(10)远离所述稳压器(4)的一侧设置有光纤(11)，所述光纤(11)远离所述光泵(10)的一侧设置有谐振腔(12)，所述谐振腔(12)内部设置有全反射镜(15)和部分反射镜(16)，所述箱体(1)靠近所述风机(2)的位置设置有清洗管(14)，所述清洗管(14)上方的所述箱体(1)上设置有电源线(13)，所述箱体(1)远离所述控制器(9)的一侧设置有所述箱门(5)。
2.根据权利要求1所述的一种用于去除水处理阳极板钛合金氧化皮表面的激光清洗设备，其特征在于：所述箱体(1)与所述风机(2)通过螺栓连接，所述箱体(1)与所述激光发生器(6)通过螺钉连接。
3.根据权利要求1所述的一种用于去除水处理阳极板钛合金氧化皮表面的激光清洗设备，其特征在于：所述移动电源(7)与所述稳压器(4)通过导线连接，所述光泵(10)与所述稳压器(4)通过螺钉连接。
4.根据权利要求1所述的一种用于去除水处理阳极板钛合金氧化皮表面的激光清洗设备，其特征在于：所述光泵(10)与所述控制器(9)通过螺钉连接，所述控制器(9)与所述电源开关(8)通过螺钉连接。
5.根据权利要求1所述的一种用于去除水处理阳极板钛合金氧化皮表面的激光清洗设备，其特征在于：所述光纤(11)与所述光泵(10)通过螺钉连接，所述谐振腔(12)与所述光纤(11)通过卡槽连接，所述谐振腔(12)与所述全反射镜(15)通过卡槽连接。
6.根据权利要求1所述的一种用于去除水处理阳极板钛合金氧化皮表面的激光清洗设备，其特征在于：所述谐振腔(12)与所述部分反射镜(16)通过卡槽连接，所述清洗管(14)与所述风机(2)通过卡扣连接。
7.根据权利要求1所述的一种用于去除水处理阳极板钛合金氧化皮表面的激光清洗设备，其特征在于：所述电源开关(8)与所述电源线(13)通过螺钉连接，所述箱体(1)与所述电源线(13)通过卡扣连接。
说明书
一种用于去除水处理阳极板钛合金氧化皮表面的激光清洗设备
技术领域
本实用新型涉及新型清洗设备领域，具体涉及一种用于去除水处理阳极板钛合金氧化皮表面的激光清洗设备。
背景技术
传统工业对于阳极板钛合金氧化皮表面的清洗有着各种各样的方式，多是利用化学药剂和机械方法进行清洗。在我国环境保护法规要求越来越严格、人们环保和安全意识日益增强的今天，工业生产清洗中可以使用的化学药品种类将变得越来越少。如何寻找更清洁，且不具损伤性的清洗方式是我们不得不考虑的问题。传统清洗方式对于环境的污染较大，且传统清洗方式多是使用机械方式，对于被清洗物品有着较大的损伤，且操作过程繁琐，耗时耗力，效率较低。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于去除水处理阳极板钛合金氧化皮表面的激光清洗设备。
本实用新型通过以下技术方案来实现上述目的：
一种用于去除水处理阳极板钛合金氧化皮表面的激光清洗设备，包括箱体、风机、滚轮、稳压器、箱门，所述箱体下方设置有所述滚轮，所述箱体内部设置有所述风机，所述风机上方的所述箱体上设置有激光发生器，所述激光发生器包括移动电源、光泵和所述稳压器，所述稳压器上方设置有所述移动电源，所述箱体靠近所述移动电源的位置设置有所述光泵，所述光泵上方设置有控制器，所述控制器上方设置有电源开关，所述光泵远离所述稳压器的一侧设置有光纤，所述光纤远离所述光泵的一侧设置有谐振腔，所述谐振腔内部设置有全反射镜和部分反射镜，所述箱体靠近所述风机的位置设置有清洗管，所述清洗管上方的所述箱体上设置有电源线，所述箱体远离所述控制器的一侧设置有所述箱门。
上述结构中，工作人员将设备通过所述滚轮移动到需要进行阳极板钛合金氧化皮表面清洗工作的区域，工作人员将所述电源线接入外界电源，通过所述电源开关接通设备电源，电流通过所述稳压器，一部分电流到达所述光泵，另一部分电流进入所述移动电源，所述光泵将原子由低能级激发到高能级，通过强光照射工作物质而实现粒子数反转，完成激光束的生成，激光束通过所述光纤进入所述谐振腔，所述谐振腔内充满了原子，当一些原子在实现了粒子数反转的两能级间发生跃迁，辐射出平行于所述谐振腔方向的光子时，这些光子将在所述全反射镜和所述部分反射镜之间来回反射，于是就不断地引起受激辐射，很快地就产生出相当强的激光，激光通过所述谐振腔发射出去，对阳极板钛合金氧化皮表面进行清洗，所述控制器控制所述风机工作，将激光清洗下来的脏污吸起，通过所述清洗管吸入所述箱体内保存，当附近没有电源供应时，所述移动电源为设备进行供电，完成阳极板钛合金氧化皮表面的清洗工作。
为了进一步提高阳极板钛合金氧化皮表面激光清洗工作的高效性，所述箱体与所述风机通过螺栓连接，所述箱体与所述激光发生器通过螺钉连接。
为了进一步提高阳极板钛合金氧化皮表面激光清洗工作的高效性，所述移动电源与所述稳压器通过导线连接，所述光泵与所述稳压器通过螺钉连接。
为了进一步提高阳极板钛合金氧化皮表面激光清洗工作的高效性，所述光泵与所述控制器通过螺钉连接，所述控制器与所述电源开关通过螺钉连接。
为了进一步提高阳极板钛合金氧化皮表面激光清洗工作的高效性，所述光纤与所述光泵通过螺钉连接，所述谐振腔与所述光纤通过卡槽连接，所述谐振腔与所述全反射镜通过卡槽连接。
为了进一步提高阳极板钛合金氧化皮表面激光清洗工作的高效性，所述谐振腔与所述部分反射镜通过卡槽连接，所述清洗管与所述风机通过卡扣连接。
为了进一步提高阳极板钛合金氧化皮表面激光清洗工作的高效性，所述电源开关与所述电源线通过螺钉连接，所述箱体与所述电源线通过卡扣连接。
有益效果在于：不需使用任何化学药剂和清洗液，清洗下来的废料基本上都是固体粉末，体积小，易于存放，可回收，设置有废料清扫功能，可以轻易解决化学清洗带来的环境污染问题，使用非接触式清扫，保证被清扫物品的表面完整度，效率高，节省时间，可以长期稳定使用，运行成本更低，结构设计更加合理，移动方便，实用性强。
