申请日2018.01.18
公开(公告)日2018.11.06
IPC分类号B01D36/02
摘要
本实用新型公开了一种离心分离式工业废水初步过滤装置，包括底座、过滤箱、过滤筒、摆动过滤槽、第一驱动电机和第二驱动电机，所述转动电机的输出轴下端固定连接有过滤筒;所述隔板上侧固定安装有转动座，转动座通过转动轴转动安装有摆动过滤槽。本实用新型中利用离心力的作用将废水进行过滤，大大提高过滤的效果和过滤的速度;当进行二次过滤时通过实现摆动过滤槽的左右摆动，大大提高过滤的速度，同时摆动式过滤还能防止废水流动性低导致堵孔的情况，大大降低装置的堵塞故障率，而且在过滤过程中可实现过滤箱的左右滑动，大大提高废水的过滤速度。
权利要求书

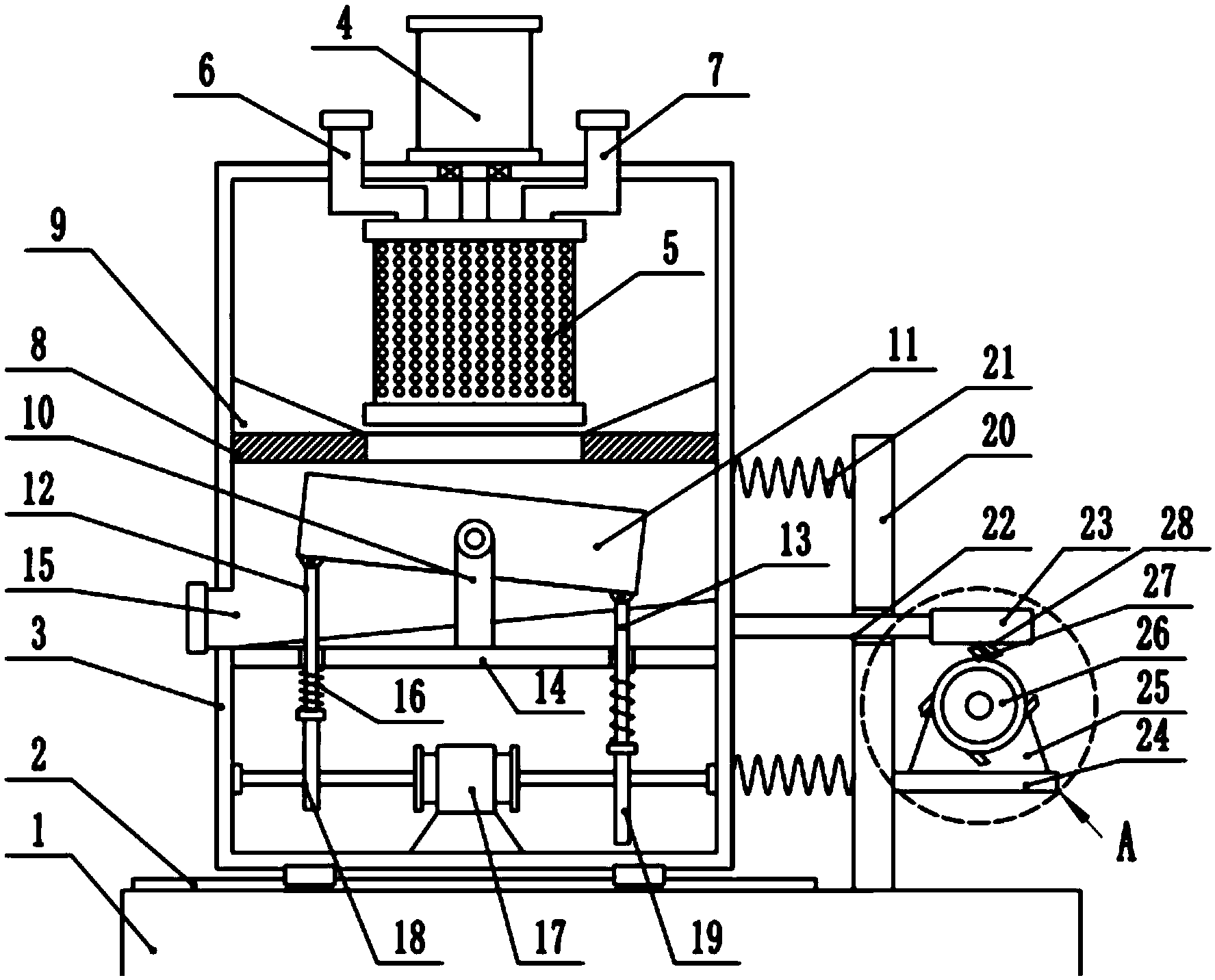

1.一种离心分离式工业废水初步过滤装置，包括底座(1)、过滤箱(3)、过滤筒(5)、摆动过滤槽(11)、第一驱动电机(17)和第二驱动电机(25)，其特征在于：所述底座(1)上表面设有滑轨(2)，滑轨(2)上滑动安装有过滤箱(3)，过滤箱(3)上侧中心位置固定安装有转动电机(4)，转动电机(4)的输出轴竖直向下并穿进过滤箱(3)内部，转动电机(4)的输出轴下端固定连接有过滤筒(5);所述过滤箱(3)内部水平固定安装有隔板(14)，隔板(14)上侧固定安装有转动座(10)，转动座(10)通过转动轴转动安装有摆动过滤槽(11)，所述摆动过滤槽(11)的下侧左右两部分铰接安装有左连接杆(12)和右连接杆(13)，左连接杆(12)和右连接杆(13)竖直向下且穿出隔板(14)，左连接杆(12)和右连接杆(13)均与隔板(14)之间滑动连接，所述过滤箱(3)的底部通过支架固定安装有第一驱动电机(17)，第一驱动电机(17)为双轴电机且第一驱动电机(17)的两端输出轴与过滤箱(3)的内壁之间通过轴承转动连接，所述第一驱动电机(17)的左右两端输出轴上过盈配合安装有第一凸轮(18)和第二凸轮(19)，第一凸轮(18)和第二凸轮(19)的外圆分别与左连接杆(12)和右连接杆(13)下端的限位块表面接触。
2.根据权利要求1所述的一种离心分离式工业废水初步过滤装置，其特征在于：所述过滤筒(5)表面均匀开有圆形滤孔。
3.根据权利要求1所述的一种离心分离式工业废水初步过滤装置，其特征在于：所述过滤筒(5)上侧开有环形进料口，所述过滤箱(3)上侧左右两部分嵌入安装有第一进液管(6)和第二进液管(7)，第一进液管(6)和第二进液管(7)伸入过滤筒(5)上的环形进料口中。
4.根据权利要求1所述的一种离心分离式工业废水初步过滤装置，其特征在于：所述摆动过滤槽(11)的底部设有滤网，滤网上开有方形滤孔。
5.根据权利要求1所述的一种离心分离式工业废水初步过滤装置，其特征在于：所述左连接杆(12)和右连接杆(13)下端均螺纹连接有限位块，限位块与隔板(14)下侧之间连接有第一弹簧(16)，左连接杆(12)和右连接杆(13)分别从相应的第一弹簧(16)的内部中心穿过。
6.根据权利要求1所述的一种离心分离式工业废水初步过滤装置，其特征在于：所述第一凸轮(18)和第二凸轮(19)的型号完全相同但安装的位置相反。
7.根据权利要求1所述的一种离心分离式工业废水初步过滤装置，其特征在于：所述底座(1)上还通过螺钉固定安装有竖板(20)，竖板(20)的左侧与过滤箱(3)的右侧之间连接有若干组第二弹簧(21)，所述过滤箱(3)的右侧还焊接固定安装有拉杆(22)，拉杆(22)水平向右并穿出竖板(20)，拉杆(22)与竖板(20)之间滑动连接，拉杆(22)的右端螺纹连接有连接块(23)，连接块(23)的下侧设有挡块(28)，所述竖板(20)的右侧固定安装有支架(24)，支架(24)上固定安装有第二驱动电机(25)，第二驱动电机(25)的输出轴向前且第二驱动电机(25)的输出轴上过盈配合安装有转轮(26)，转轮(26)的外圆上设有挡块(28)且挡块(28)与拨块(27)相适配。
8.根据权利要求7所述的一种离心分离式工业废水初步过滤装置，其特征在于：所述挡块(28)设置有3-5组。
说明书
一种离心分离式工业废水初步过滤装置
技术领域
本实用新型涉及一种过滤装置，具体是一种离心分离式工业废水初步过滤装置。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。所以在排放时需要经过初步的过滤，现有的过滤装置仅仅经过一次过滤，而且过滤效果不佳，同时在过滤过程时，传统的静止过滤速度慢，无法满足要求。
实用新型内容
本实用新型的目的在于提供一种离心分离式工业废水初步过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种离心分离式工业废水初步过滤装置，包括底座、过滤箱、过滤筒、摆动过滤槽、第一驱动电机和第二驱动电机，所述底座上表面设有滑轨，滑轨上滑动安装有过滤箱，过滤箱上侧中心位置固定安装有转动电机，转动电机的输出轴竖直向下并穿进过滤箱内部，转动电机的输出轴下端固定连接有过滤筒。
所述过滤箱内部水平固定安装有隔板，隔板上侧固定安装有转动座，转动座通过转动轴转动安装有摆动过滤槽，摆动过滤槽可在转动座上左右摆动，所述摆动过滤槽的下侧左右两部分铰接安装有左连接杆和右连接杆，左连接杆和右连接杆竖直向下且穿出隔板，左连接杆和右连接杆均与隔板之间滑动连接，所述过滤箱的底部通过支架固定安装有第一驱动电机，第一驱动电机为双轴电机且第一驱动电机的两端输出轴与过滤箱的内壁之间通过轴承转动连接，所述第一驱动电机的左右两端输出轴上过盈配合安装有第一凸轮和第二凸轮，第一凸轮和第二凸轮的外圆分别与左连接杆和右连接杆下端的限位块表面接触。
作为本实用新型进一步的方案：所述过滤筒表面均匀开有圆形滤孔。
作为本实用新型再进一步的方案：所述过滤筒上侧开有环形进料口，所述过滤箱上侧左右两部分嵌入安装有第一进液管和第二进液管，第一进液管和第二进液管伸入过滤筒上的环形进料口中。
作为本实用新型再进一步的方案：所述摆动过滤槽的底部设有滤网，滤网上开有方形滤孔。
作为本实用新型再进一步的方案：所述左连接杆和右连接杆下端均螺纹连接有限位块，限位块与隔板下侧之间连接有第一弹簧，左连接杆和右连接杆分别从相应的第一弹簧的内部中心穿过。
作为本实用新型再进一步的方案：所述第一凸轮和第二凸轮的型号完全相同但安装的位置相反。
作为本实用新型再进一步的方案：所述底座上还通过螺钉固定安装有竖板，竖板的左侧与过滤箱的右侧之间连接有若干组第二弹簧，所述过滤箱的右侧还焊接固定安装有拉杆，拉杆水平向右并穿出竖板，拉杆与竖板之间滑动连接，拉杆的右端螺纹连接有连接块，连接块的下侧设有挡块，所述竖板的右侧固定安装有支架，支架上固定安装有第二驱动电机，第二驱动电机的输出轴向前且第二驱动电机的输出轴上过盈配合安装有转轮，转轮的外圆上设有挡块，且挡块与拨块相适配。
作为本实用新型再进一步的方案：所述挡块设置有3-5组。
与现有技术相比，本实用新型的有益效果是：本实用新型中利用离心力的作用将废水进行过滤，大大提高过滤的效果和过滤的速度;当进行二次过滤时通过实现摆动过滤槽的左右摆动，大大提高过滤的速度，同时摆动式过滤还能防止废水流动性低导致堵孔的情况，大大降低装置的堵塞故障率，而且在过滤过程中可实现过滤箱的左右滑动，大大提高废水的过滤速度。
