申请日2018.01.18
公开(公告)日2018.11.02
IPC分类号C02F9/04
摘要
本实用新型涉及一种化学试剂废水处理设备。所述化学试剂废水处理设备包括滤箱、中和罐、臭氧发生器、水池和管道，所述滤箱、所述中和罐、所述臭氧发生器和所述水池通过所述管道依次连通。本实用新型具有可以将试剂废水中的有害物质去除，防止造成环境污染等特点。
权利要求书

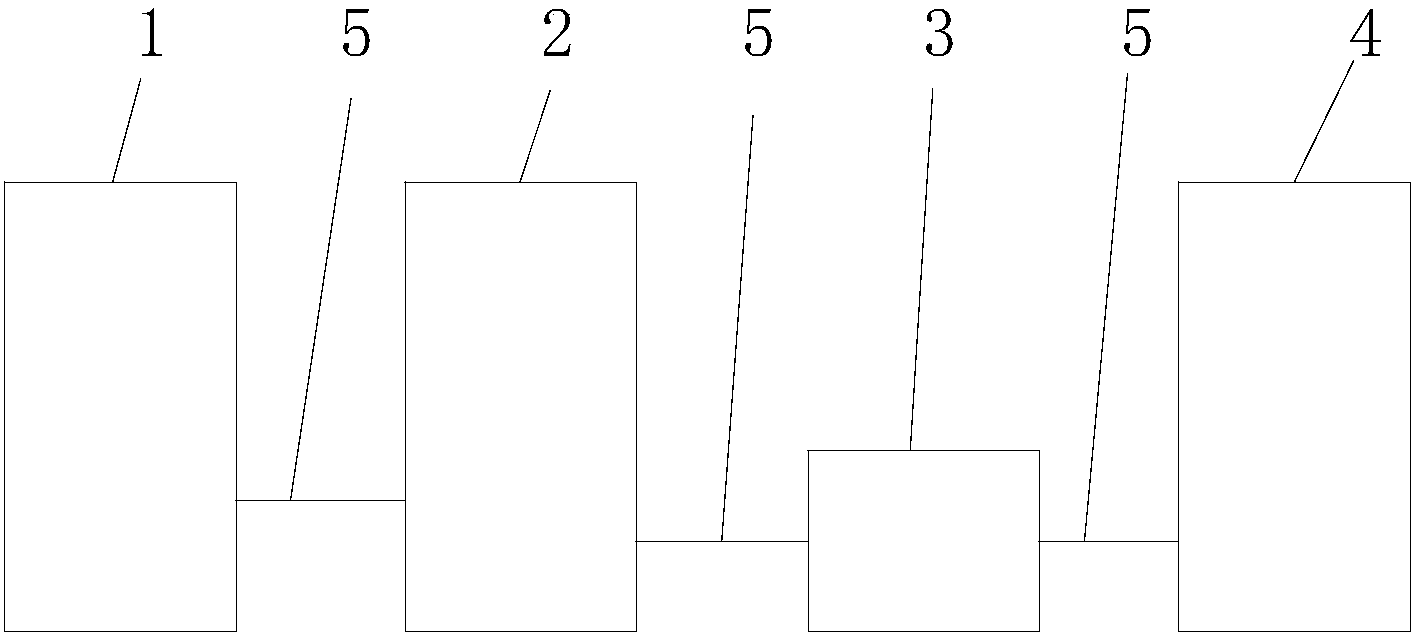

1.一种化学试剂废水处理设备，其特征在于：包括滤箱、中和罐、臭氧发生器、水池和管道，所述滤箱、所述中和罐、所述臭氧发生器和所述水池通过所述管道依次连通;
所述滤箱包括箱体、箱盖、支撑架和活性炭层，所述箱体底部设有出液口，所述出液口与所述管道相连，所述箱盖设置于所述箱体的顶部，所述箱盖顶部设有进液口，所述支撑架包括连接筒、滤网和环形折边，所述连接筒的下端连接有所述滤网，所述连接筒的上端形成开口，所述环形折边设置于所述连接筒的上端，所述支撑架包括相互堆叠的外支撑架和内支撑架，所述外支撑架的长度比所述内支撑架的长度短，所述外支撑架和内支撑架均设置于所述箱体内，所述活性炭层设置于所述内支撑架上。
2.根据权利要求1所述的化学试剂废水处理设备，其特征在于：所述环形折边套设于所述连接筒的外壁上。
3.根据权利要求1所述的化学试剂废水处理设备，其特征在于：所述箱体的顶部设有与所述环形折边配合连接的环形台阶。
4.根据权利要求3所述的化学试剂废水处理设备，其特征在于：所述环形折边的底部设有橡胶密封垫。
5.根据权利要求1所述的化学试剂废水处理设备，其特征在于：所述连接筒、所述滤网和所述环形折边一体成型。
6.根据权利要求1所述的化学试剂废水处理设备，其特征在于：所述中和罐包括罐体、药箱、电机、转轴、搅拌叶和连接管，所述罐体上设有进水口和出水口，所述电机和所述药箱均设置于所述罐体的外部，所述药箱通过所述连接管与所述罐体内部相连通，所述转轴和所述搅拌叶均设置于所述罐体的内部，所述搅拌叶设置于所述转轴的底部，所述转轴的顶部与所述电机相连。
说明书
化学试剂废水处理设备
技术领域
本实用新型属于化工设备技术领域，具体涉及一种化学试剂废水处理设备。
背景技术
随着社会的发展，人们的生活质量不断提高和对一些产品不断的需求，一些关于工业生产的厂越来越到，工业生产避免不了要使用很多化学试剂，过多的化学试剂使用过之后会出现很多废水，众所周知化工生产后的废水多数有毒，会对空气、土壤和河流造成化学污染和生物污染，因此对废水处理是非常重要的。
实用新型内容
为了克服现有技术的不足，本实用新型的目的在于提供一种化学试剂废水处理设备，可以去除废水中的有害成分，防止造成环境污染。
为解决上述问题，本实用新型所采用的技术方案如下：
一种化学试剂废水处理设备，包括滤箱、中和罐、臭氧发生器、水池和管道，所述滤箱、所述中和罐、所述臭氧发生器和所述水池通过所述管道依次连通;所述滤箱包括箱体、箱盖、支撑架和活性炭层，所述箱体底部设有出液口，所述出液口与所述管道相连，所述箱盖设置于所述箱体的顶部，所述箱盖顶部设有进液口，所述支撑架包括连接筒、滤网和环形折边，所述连接筒的下端连接有所述滤网，所述连接筒的上端形成开口，所述环形折边设置于所述连接筒的上端，所述支撑架包括相互堆叠的外支撑架和内支撑架，所述外支撑架的长度比所述内支撑架的长度短，所述外支撑架和内支撑架均设置于所述箱体内，所述活性炭层设置于所述内支撑架上。
进一步地，所述环形折边套设于所述连接筒的外壁上。
进一步地，所述箱体的顶部设有与所述环形折边配合连接的环形台阶。
进一步地，所述环形折边的底部设有橡胶密封垫。
进一步地，所述连接筒、滤网和环形折边一体成型。
进一步地，所述中和罐包括罐体、药箱、电机、转轴、搅拌叶和连接管，所述罐体上设有进水口和出水口，所述电机和药箱设置于所述罐体的外部，所述药箱通过连接管与所述罐体内部相连通，所述转轴和搅拌叶设置于所述罐体的内部，所述搅拌叶设置于所述转轴的底部，所述转轴的顶部与所述电机相连。
相比现有技术，本实用新型的有益效果在于：试剂废水进入箱体内首先通过外支撑架上的滤网进行直接过滤，这废水中的较大的杂质可以优先去除，然后废水在进入外支撑架，通过外支撑架内的活性炭可以吸附废水中的有害物质，然后在废水在通过中和罐内进行进一步地处理，降低废水的酸性，在由臭氧发生器对废水做进一步的净化，使排出的废水更加符合排放标准，保证了周围环境的安全。
