申请日2018.01.18
公开(公告)日2018.11.13
IPC分类号C02F9/06
摘要
本实用新型公开了一种钻井污水电化学处理装置，其结构包括指示灯、手动操纵杆、自动控制器、污水电化学装置、连接管、固定套环、弯曲连接管道、法兰盘、侧管、支撑柱、支撑底座、污水出口、旋转手轮，连接管嵌入安装于固定套环内，弯曲连接管道位于法兰盘的上方，本实用新型一种钻井污水电化学处理装置，结构上设有污水电化学装置，通过污水电化学装置内转动轴与搅拌器相连接，使得污水能够进行搅拌，而电解槽与电极板使得中间电极靠静电感应产生双极性，能对废水中污染物起化学还原和氧化作用，并能产生细小的气泡，且活性炭能够将废水能杂物吸附，在进行污水处理时，能够易吸附污水内的颗粒，使得污水处理到位的作用。
权利要求书
1.一种钻井污水电化学处理装置，其特征在于：其结构包括指示灯(1)、手动操纵杆(2)、自动控制器(3)、污水电化学装置(4)、连接管(5)、固定套环(6)、弯曲连接管道(7)、法兰盘(8)、侧管(9)、支撑柱(10)、支撑底座(11)、污水出口(12)、旋转手轮(13)，所述连接管(5)嵌入安装于固定套环(6)内，所述弯曲连接管道(7)位于法兰盘(8)的上方，所述侧管(9)与污水电化学装置(4)相连接，所述污水电化学装置(4)的下表面与支撑底座(11)上表面相连接，所述支撑柱(10)的顶部与支撑底座(11)的底部相贴合，所述污水出口(12)嵌入安装于污水电化学装置(4)内，所述旋转手轮(13)位于固定套环(6)的左下方，所述污水电化学装置(4)包括接线盒(401)、转动轴(402)、电极板(403)、防护外壳(404)、搅拌器(405)、过滤网(406)、活性炭(407)、电解槽(408)，所述接线盒(401)嵌入安装于防护外壳(404)内，所述转动轴(402)与搅拌器(405)相连接，所述过滤网(406)的下表面与活性炭(407)的上表面相连接，所述过滤网(406)嵌入安装于防护外壳(404)内，所述过滤网(406)位于电解槽(408)的上方，所述电解槽(408)嵌入安装于防护外壳(404)内，所述电极板(403)位于过滤网(406)的两端。
2.根据权利要求1所述的一种钻井污水电化学处理装置，其特征在于：所述自动控制器(3)与污水电化学装置(4)相贴合。
3.根据权利要求1所述的一种钻井污水电化学处理装置，其特征在于：所述手动操纵杆(2)嵌入安装于自动控制器(3)内。
4.根据权利要求1所述的一种钻井污水电化学处理装置，其特征在于：所述防护外壳(404)的下表面与支撑底座(11)的上表面相连接。
5.根据权利要求1所述的一种钻井污水电化学处理装置，其特征在于：所述指示灯(1)通过接线盒与手动操纵杆(2)电连接。
说明书
一种钻井污水电化学处理装置
技术领域
本实用新型是一种钻井污水电化学处理装置，属于污水电化学技术领域。
背景技术
应用电解的机理，使本原废水中有害物质通过电解过程在阳、阴两极上分别发生氧化和还原反应转化成为无害物质以实现废水净化的方法，用于去除废水中的重金属离子、油以及悬浮物;也可以凝聚吸附废水中呈胶体状态或溶解状态的染料分子，而氧化还原作用可破坏生色基团，取得脱色效果。
现有技术公开了申请号为：201620853212.9的一种电化学污水处理装置，包括进水阀、增压泵、融合箱、电极板、旋转扇叶、Fe3+溶液箱、Fe3+计量泵、沉淀池、多介质过滤网、出水阀，所述融合箱呈长方体状，所述电极板为四个分别固定在融合箱矩形侧面上，所述增压泵设在融合箱的正方形侧面上，所述进水阀设在增压泵远离融合箱的侧面上，所述Fe3+计量泵设在融合箱远离增压泵的侧面上，所述Fe3+溶液箱与Fe3+计量泵相连接，所述旋转扇叶为三个分别设在电极板的下端，所述沉淀池设在电极板远离融合箱的一端，但是该现有技术在进行污水处理时，不易吸附污水内的颗粒，使得污水处理不到位。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种钻井污水电化学处理装置，以解决现有技术在进行污水处理时，不易吸附污水内的颗粒，使得污水处理不到位的问题。

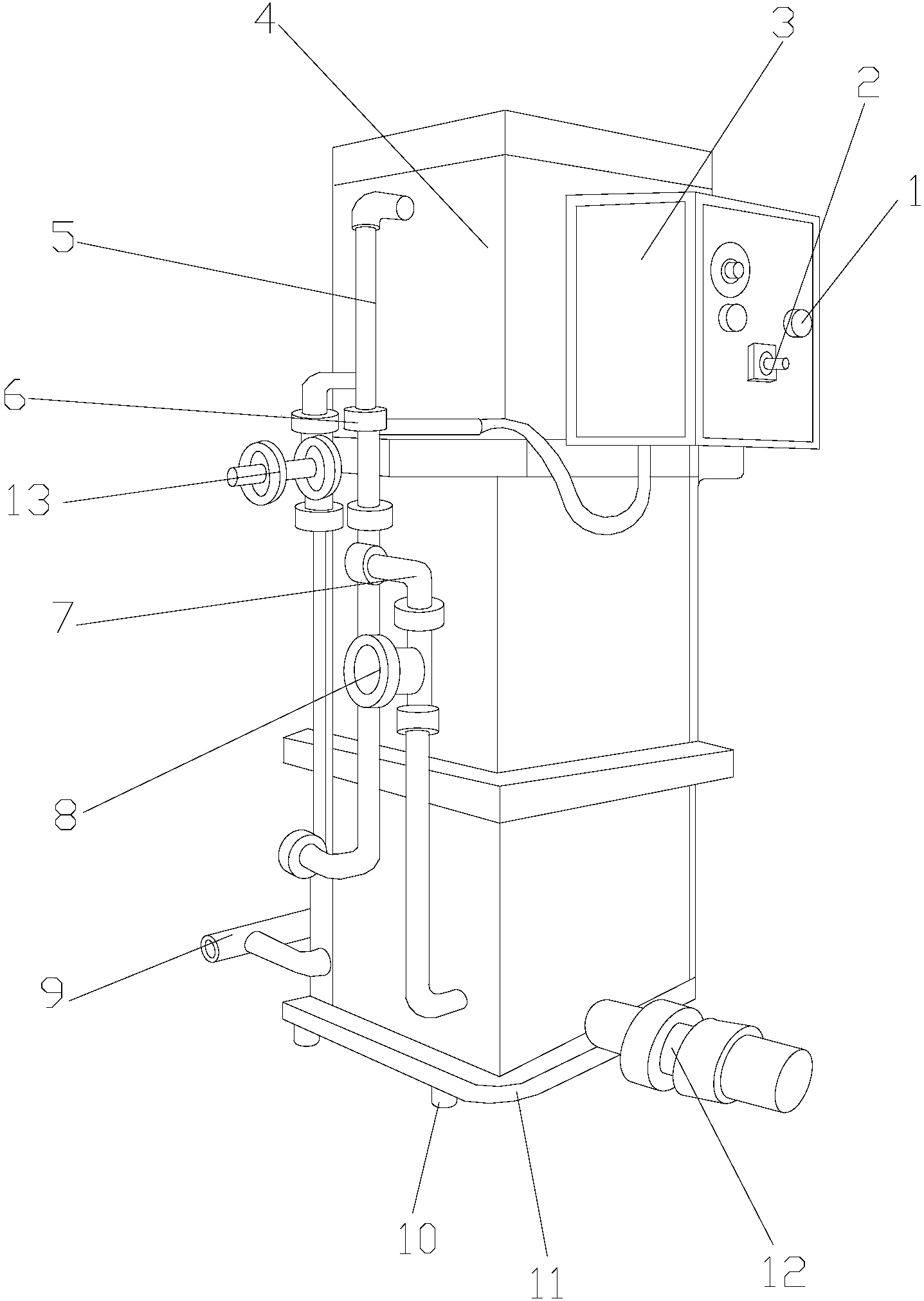

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种钻井污水电化学处理装置，其结构包括指示灯、手动操纵杆、自动控制器、污水电化学装置、连接管、固定套环、弯曲连接管道、法兰盘、侧管、支撑柱、支撑底座、污水出口、旋转手轮，所述连接管嵌入安装于固定套环内，所述弯曲连接管道位于法兰盘的上方，所述侧管与污水电化学装置相连接，所述污水电化学装置的下表面与支撑底座上表面相连接，所述支撑柱的顶部与支撑底座的底部相贴合，所述污水出口嵌入安装于污水电化学装置内，所述旋转手轮位于固定套环的左下方，所述污水电化学装置包括接线盒、转动轴、电极板、防护外壳、搅拌器、过滤网、活性炭、电解槽，所述接线盒嵌入安装于防护外壳内，所述转动轴与搅拌器相连接，所述过滤网的下表面与活性炭的上表面相连接，所述过滤网嵌入安装于防护外壳内，所述过滤网位于电解槽的上方，所述电解槽嵌入安装于防护外壳内，所述电极板位于过滤网的两端。
进一步地，所述自动控制器与污水电化学装置相贴合。
进一步地，所述手动操纵杆嵌入安装于自动控制器内。
进一步地，所述防护外壳的下表面与支撑底座的上表面相连接。
进一步地，所述指示灯通过接线盒与手动操纵杆电连接。
进一步地，所述手动操纵杆采用不锈钢材质所组成，具有防腐蚀等作用。
进一步地，所述法兰盘由铁素体不锈钢材质所组成，具有防水蒸气等作用。
有益效果
本实用新型一种钻井污水电化学处理装置，结构上设有污水电化学装置，通过污水电化学装置内转动轴与搅拌器相连接，使得污水能够进行搅拌，而电解槽与电极板使得中间电极靠静电感应产生双极性，能对废水中污染物起化学还原和氧化作用，并能产生细小的气泡，且活性炭能够将废水能杂物吸附，在进行污水处理时，能够易吸附污水内的颗粒，使得污水处理到位的作用。
