申请日2018.07.06
公开(公告)日2019.02.19
IPC分类号C02F9/14
摘要
本实用新型公开一种立式点源生活污水处理装置，涉及点源污水处理技术领域，包括污水缓冲池、预缺氧区、厌氧区、缺氧区、好氧区和澄清区，所述预缺氧区、厌氧区、缺氧区由下至上层叠设置，并依次进行连通，所述预缺氧区和所述厌氧区均通过进水总管与所述污水缓冲池连通;所述好氧区的顶部与所述缺氧区的顶部连通，所述澄清区并排设置于所述好氧区的一侧，所述澄清区的底部与所述好氧区的底部连通。本实用新型利用高效技术的有机集成和精确地设计，突破总磷不达标和电耗过高等问题，出水水质达到一级A排放标准。
权利要求书

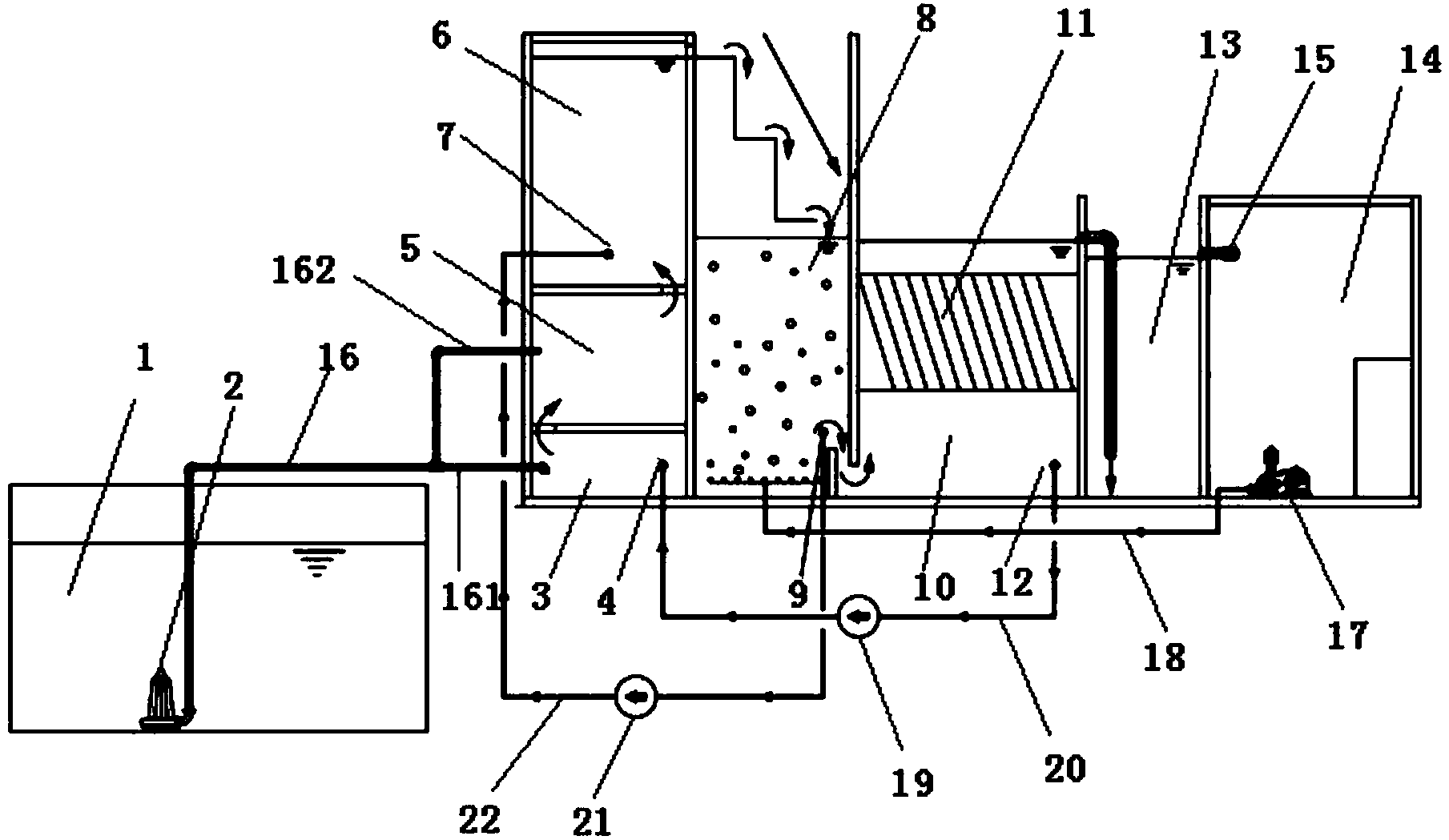

1.一种立式点源生活污水处理装置，其特征在于：包括污水缓冲池、预缺氧区、厌氧区、缺氧区、好氧区和澄清区，所述预缺氧区、厌氧区、缺氧区由下至上层叠设置，并依次进行连通，所述预缺氧区和所述厌氧区均通过进水总管与所述污水缓冲池连通;所述好氧区的顶部与所述缺氧区的顶部连通，所述澄清区并排设置于所述好氧区的一侧，所述澄清区的底部与所述好氧区的底部连通。
2.根据权利要求1所述的立式点源生活污水处理装置，其特征在于：所述污水缓冲池内设置有提升泵，所述提升泵与所述进水总管连接，所述污水缓冲池内设置有机械格栅。
3.根据权利要求1所述的立式点源生活污水处理装置，其特征在于：所述缺氧区的底部设置有硝化液回流出水口，所述好氧区的底部设置有与所述硝化液回流出水口连通的硝化液回流进水口。
4.根据权利要求3所述的立式点源生活污水处理装置，其特征在于：所述预缺氧区的底部设置有污泥回流出水口，所述澄清区的底部设置有与所述污泥回流出水口连通的污泥回流进水口。
5.根据权利要求4所述的立式点源生活污水处理装置，其特征在于：所述预缺氧区、厌氧区、缺氧区以及好氧区的体积比为1:2:3:3.5，所述预缺氧区和厌氧区的进水流量比为1:2，所述澄清区体积满足污水4小时停留时间。
6.根据权利要求1所述的立式点源生活污水处理装置，其特征在于：所述好氧区为生物接触氧化池，所述好氧区内设置有曝气装置，所述缺氧区至所述好氧区之间采用二级跌水曝气，每级落差为1米。
7.根据权利要求1所述的立式点源生活污水处理装置，其特征在于：所述澄清区内设置有用于对污水进行澄清的斜板，所述斜板采用聚偏氟乙烯材料制成。
8.根据权利要求7所述的立式点源生活污水处理装置，其特征在于：所述澄清区内还设置有液位变送器。
9.根据权利要求1所述的立式点源生活污水处理装置，其特征在于：所述澄清区的一侧还设置有消毒区，所述澄清区的顶部连接有出水管，所述出水管的底部伸入所述消毒区的底部，所述消毒区的顶部还设置有达标排放出水口。
说明书
一种立式点源生活污水处理装置
技术领域
本实用新型涉及点源污水处理技术领域，具体涉及一种立式点源生活污水处理装置。
背景技术
随着人类社会从农耕时代到工业时代再到信息时代，人类的经济活动始终伴随着对环境的影响。自1943年洛杉矶光化学烟雾事件、1952年伦敦烟雾事件以及1953-1956年日本水俣病开始，环境问题逐步走向了公众的视野。而生活污水不经过处理直接排放便是导致环境问题的重要原因之一。
生活污水是人类生活过程中产生的废水，主要来源是人类粪便和洗涤废水。经调查发现，每人每日排出的生活污水量为150-400升。经过化学分析发现，生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含有机碳、含氮、含硫和含磷高，在厌氧细菌作用下，易生恶臭物质。
因此，提供一种立式点源生活污水处理装置，对立式电源污水进行有效处理，成为现在亟待解决技术问题。
发明内容
本实用新型的目的是提供一种立式点源生活污水处理装置，以解决上述现有技术存在的问题，利用高效技术的有机集成和精确地设计，突破总磷不达标和电耗过高等问题，出水水质达到一级A排放标准。
为实现上述目的，本实用新型提供了如下方案：本实用新型提供一种立式点源生活污水处理装置，包括污水缓冲池、预缺氧区、厌氧区、缺氧区、好氧区和澄清区，所述预缺氧区、厌氧区、缺氧区由下至上层叠设置，并依次进行连通，所述预缺氧区和所述厌氧区均通过进水总管与所述污水缓冲池连通;所述好氧区的顶部与所述缺氧区的顶部连通，所述澄清区并排设置于所述好氧区的一侧，所述澄清区的底部与所述好氧区的底部连通。
优选的，所述污水缓冲池内设置有提升泵，所述提升泵与所述进水总管连接，所述污水缓冲池设置有机械格栅。
优选的，所述缺氧区的底部设置有硝化液回流出水口，所述好氧区的底部设置有与所述硝化液回流出水口连通的硝化液回流进水口。
优选的，所述预缺氧区的底部设置有污泥回流出水口，所述澄清区的底部设置有与所述污泥回流出水口连通的污泥回流进水口。
优选的，所述预缺氧区、厌氧区、缺氧区以及好氧区的体积比为1:2:3:3.5，所述预缺氧区和厌氧区的进水流量比为1:2，所述澄清区体积满足污水4小时停留时间。
优选的，所述好氧区为生物接触氧化池，所述好氧区内设置有曝气装置，所述缺氧区至所述好氧区之间采用二级跌水曝气，每级落差为1米。
优选的，所述澄清区内设置有用于对污水进行澄清的斜板，所述斜板采用聚偏氟乙烯材料制成。
优选的，所述澄清区内还设置有液位变送器。
优选的，所述澄清区的一侧还设置有消毒区，所述澄清区的顶部连接有出水管，所述出水管的底部伸入所述消毒区的底部，所述消毒区的顶部还设置有达标排放出水口。
本实用新型相对于现有技术取得了以下技术效果：
本实用新型利用高效技术的有机集成和精确地计设，突破总磷不达标和电耗过高等问题，出水水质达到一级A排放标准。
