申请日2018.07.06
公开(公告)日2019.03.29
IPC分类号C02F9/14; A01G9/14
摘要
本实用新型公开了一种农村生活污水处理系统，包括地面本体和污水收集管网，所述污水收集管网的一侧连通有调节池，所述调节池内壁的背部固定连接有提升泵，所述调节池的一侧通过连接管连通有一体化污水预处理机构，本实用新型涉及农村生活污水处理技术领域。该农村生活污水处理系统，通过地面本体的顶部固定连接有人工种植大棚，变耕地为大棚种植，提高土地使用效率，以种植大棚产生的经济价值补贴污水处理电费及人工工资的费用，使水处理设施得以有力的经济支持和有效管理，真正做到建有所管，长期有效运行，通过污水收集管网的一侧连通有调节池，方便非专业人士管理，采取村民代管的方式解决污水处理设施管理问题。
权利要求书

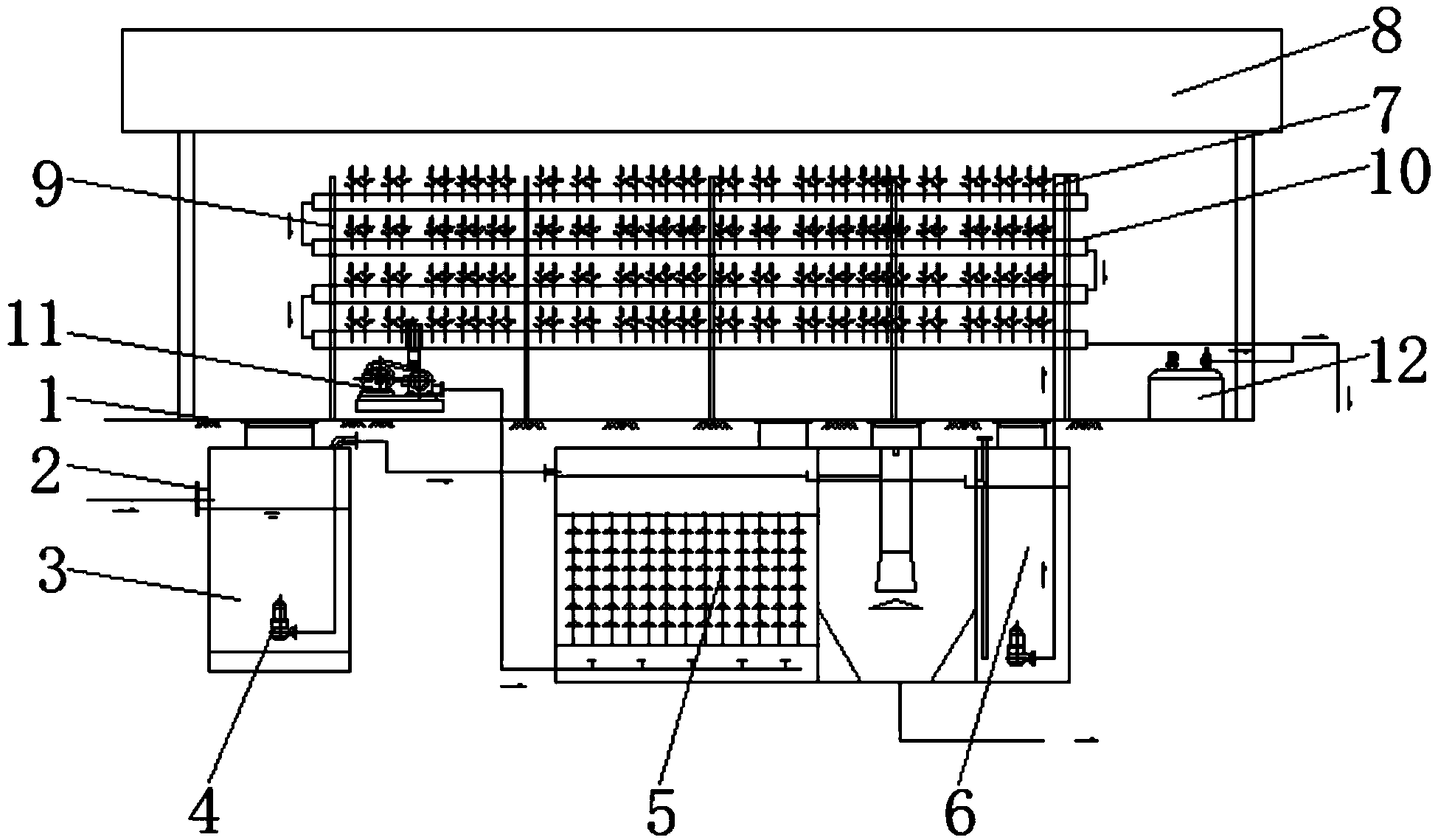

1.一种农村生活污水处理系统，包括地面本体(1)和污水收集管网(2)，其特征在于：所述污水收集管网(2)的一侧连通有调节池(3)，所述调节池(3)内壁的背部固定连接有提升泵(4)，所述调节池(3)的一侧通过连接管连通有一体化污水预处理机构(5)，所述一体化污水预处理机构(5)的一侧固定连接有中间水池(6)，所述中间水池(6)内壁的背部固定连接有灌溉提升系统(7)。
2.根据权利要求1所述的一种农村生活污水处理系统，其特征在于：所述地面本体(1)的顶部固定连接有人工种植大棚(8)，所述人工种植大棚(8)的底部固定连接有支撑架(9)。
3.根据权利要求2所述的一种农村生活污水处理系统，其特征在于：所述支撑架(9)的表面固定连接有管道种植单元(10)。
4.根据权利要求3所述的一种农村生活污水处理系统，其特征在于：所述管道种植单元(10)的底部固定连接有鼓风机(11)。
5.根据权利要求2所述的一种农村生活污水处理系统，其特征在于：所述人工种植大棚(8)内壁底部的一侧固定连接有消毒加药机构(12)。
说明书
一种农村生活污水处理系统
技术领域
本实用新型涉及农村生活污水处理技术领域，具体为一种农村生活污水处理系统。
背景技术
随着农村生活水平的提高，农村生活污水排水发生了质的变化，在农村自来水大量普及，用水便利的同时排水性质也发生了很大的变化，大量可冲洗式厕所的使用，改变了以往以旱厕为主的排水方式，但生活污水设施建设相对落后，造成生活污水污染严重，又因各自然村水量不大，太分散等特点，给污水处理处理工艺以及管理模式的选择造成了困扰，目前农村生活污水处理工艺主要以化粪池加一体化污水处理设施加人工湿地技术、厌氧处理加人工湿地技术加土地快渗和生态塘等处理工艺为主。
在农村生活污水处理过程中，现有的技术是化粪池加一体化污水处理设施加人工湿地等，操作比较复杂，污水处理站存在用电费用无处出、长期无人管理维护、建设占用农村耕地和建设周期长等问题，造成人力物力和国家资源的浪费。
实用新型内容
针对现有技术的不足，本实用新型提供了一种农村生活污水处理系统，解决了用电费用无处出、长期无人管理维护、建设占用农村耕地和建设周期长，造成人力物力和国家资源浪费的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种农村生活污水处理系统，包括地面本体和污水收集管网，所述污水收集管网的一侧连通有调节池，所述调节池内壁的背部固定连接有提升泵，所述调节池的一侧通过连接管连通有一体化污水预处理机构，所述一体化污水预处理机构的一侧固定连接有中间水池，所述中间水池内壁的背部固定连接有灌溉提升系统。
优选的，所述地面本体的顶部固定连接有人工种植大棚，所述人工种植大棚的底部固定连接有支撑架。
优选的，所述支撑架的表面固定连接有管道种植单元。
优选的，所述管道种植单元的底部固定连接有鼓风机。
优选的，所述人工种植大棚内壁底部的一侧固定连接有消毒加药机构。
有益效果
本实用新型提供了一种农村生活污水处理系统。具备以下有益效果：
(1)、该农村生活污水处理系统，通过地面本体的顶部固定连接有人工种植大棚，人工种植大棚的底部固定连接有支撑架，支撑架的表面固定连接有管道种植单元，变耕地为大棚种植，提高土地使用效率，以种植大棚产生的经济价值补贴污水处理电费及人工工资的费用，使水处理设施得以有力的经济支持和有效管理，真正做到建有所管，长期有效运行。
(2)、该农村生活污水处理系统，通过污水收集管网的一侧连通有调节池，调节池内壁的背部固定连接有提升泵，调节池的一侧通过连接管连通有一体化污水预处理机构，一体化污水预处理机构的一侧固定连接有中间水池，方便非专业人士管理，采取村民代管的方式解决污水处理设施管理问题。
(3)、该农村生活污水处理系统，通过一体化污水预处理机构的一侧固定连接有中间水池，中间水池内壁的背部固定连接有灌溉提升系统，地面本体的顶部固定连接有人工种植大棚，一体化设备的使用以及成熟的大棚种植设施，加快了污水处理设施的整体建设周期，缩短建设人工成本。
