申请日2018.07.06
公开(公告)日2019.02.12
IPC分类号C02F9/04
摘要
本实用新型公开了一种废水净化装置，包括箱体，箱体内设有预氧化槽，预氧化槽内固装有隔板，隔板底部封装有底板，隔板、底板、与预氧化槽的侧壁围成过滤槽，过滤槽内设有过滤材料，底板上开设有过水孔;箱体上设有进水管，预氧化区内设有分水装置，预氧化区设有曝气头;预氧化槽的底壁倾斜设置，其由预氧化区向过滤区倾斜向下设置，底壁在其最低处开设有排污口，排污口上连接有排污管和排污阀;箱体内设有消毒槽，过滤槽上部设有溢流孔，溢流孔与消毒槽连通，箱体上设有与消毒槽连通的出水管。本实用新型体积小，消毒工艺简单，运行稳定，性能可靠，杀菌彻底，且操作、维修方便，使用时经济效益显著。
权利要求书
1.一种废水净化装置，其特征是其包括箱体，所述箱体内设有预氧化槽，所述预氧化槽内固装有隔板，所述隔板底部封装有底板从而将预氧化槽内部分隔成预氧化区和过滤区，所述隔板、底板、与隔板连接的预氧化槽的侧壁以及与隔板相对设置的预氧化槽的侧壁围成过滤槽，所述过滤槽内设有过滤材料，所述底板与预氧化槽的底部间隔设定距离设置，所述底板上开设有多个将过滤槽与预氧化区连通的过水孔;所述箱体上对应预氧化区设有进水管，所述预氧化区内设有与进水管连通的分水装置，所述预氧化区设有曝气头和将曝气头和气泵风机出风口连通的进气管;所述预氧化槽的底壁倾斜设置，其由预氧化区向过滤区倾斜向下设置，所述底壁在其最低处开设有排污口，所述排污口上连接有排污管和控制排污管通断的排污阀;所述箱体内设有其内设有消毒剂的消毒槽，所述过滤槽上部设有溢流孔，所述溢流孔与消毒槽连通使过滤槽内的水可溢流至消毒槽内，所述箱体上设有与消毒槽连通的出水管。
2.根据权利要求1所述的废水净化装置，其特征是所述预氧化槽和消毒槽靠箱体上部设置，所述预氧化槽和消毒槽的底壁与箱体下部形成消毒水存储腔，所述消毒槽的底壁上开设有多个将消毒槽和消毒水存储腔连通的出水孔，所述箱体对应消毒水存储设有出水口，所述出水口上连接有出水管，所述出水管上设有控制管路通断的出水阀。
3.根据权利要求1所述的废水净化装置，其特征是所述箱体顶部分别对应预氧化槽、过滤槽和消毒槽设有观察口和可将观察口封闭的封盖。
4.根据权利要求1所述的废水净化装置，其特征是所述曝气头靠近隔板设置。
5.根据权利要求1至4中任一项所述的废水净化装置，其特征是所述分水装置包括多根分水管，所述分水管的底部开设有出水孔。
6.根据权利要求5所述的废水净化装置，其特征是所述分水管上对应每个出水孔设有竖向设置的氧化填料装置。
7.根据权利要求6所述的废水净化装置，其特征是所述氧化填料装置包括竖向设置的安装杆，所述安装杆上沿其轴向布置有多根外伸设置的刷毛。
8.根据权利要求7所述的废水净化装置，其特征是所述安装杆顶端固装有套装环，所述套装环套装在分水管上实现氧化填料装置的安装。
9.根据权利要求2所述的废水净化装置，其特征是所述箱体上安装有控制器，所述气泵风机的控制端与控制器电连接，所述排污阀和出水阀均为电磁阀，所述排污阀和出水阀的控制端分别与控制器电连接。
说明书
废水净化装置
技术领域
本实用新型涉及一种废水净化装置。
背景技术
医疗单位正常运营中会产生部分当量的废水。例如：眼、鼻、喉、牙等外科医院、中心血站、门诊化验、医疗化验等都会产生部分医疗废水，这些医疗废水水量小、浓度低，但是含有大量的细菌、病菌、虫卵等致病病原体。在一些血液、病毒、理化实验时还会使用氰化钾、氰化钠等化学药剂，有毒有害。部分病菌具有急性传染病和潜伏性传染等特征，危害性很大。如果含有病原微生物的医疗废水，不经过处理而直接排入城市下水道，往往会造成水、土壤的污染，严重的会引发各种疾病，或导致因接触病菌水源体而引起的传染病的爆发流行。部分单位在处理这方面废水时面临水量小，使用空间受限，没有相关专业处理的设备。对自身正常运营与环境保护造成了很大的影响。急需一款适合此类单位废水处理的设备。
发明内容
本实用新型要解决的技术问题是提供一种工艺简单、性能可靠的废水净化装置。

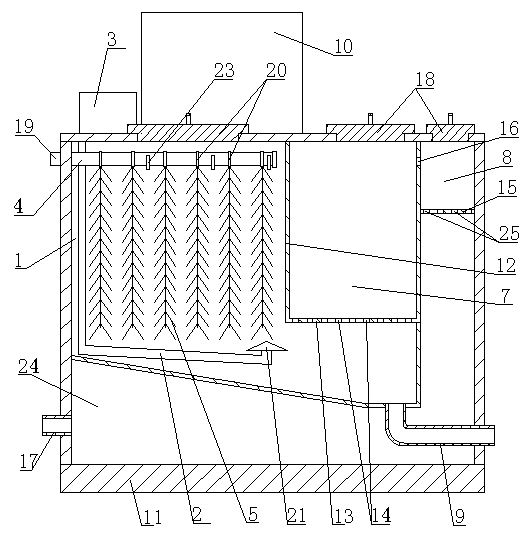

为解决上述技术问题，本实用新型包括箱体，所述箱体内设有预氧化槽，所述预氧化槽内固装有隔板，所述隔板底部封装有底板从而将预氧化槽内部分隔成预氧化区和过滤区，所述隔板、底板、与隔板连接的预氧化槽的侧壁以及与隔板相对设置的预氧化槽的侧壁围成过滤槽，所述过滤槽内设有过滤材料，所述底板与预氧化槽的底部间隔设定距离设置，所述底板上开设有多个将过滤槽与预氧化区连通的过水孔;所述箱体上对应预氧化区设有进水管，所述预氧化区内设有与进水管连通的分水装置，所述预氧化区设有曝气头和将曝气头和气泵风机出风口连通的进气管;所述预氧化槽的底壁倾斜设置，其由预氧化区向过滤区倾斜向下设置，所述底壁在其最低处开设有排污口，所述排污口上连接有排污管和控制排污管通断的排污阀;所述箱体内设有其内设有消毒剂的消毒槽，所述过滤槽上部设有溢流孔，所述溢流孔与消毒槽连通使过滤槽内的水可溢流至消毒槽内，所述箱体上设有与消毒槽连通的出水管。
所述预氧化槽和消毒槽靠箱体上部设置，所述预氧化槽和消毒槽的底壁与箱体下部形成消毒水存储腔，所述消毒槽的底壁上开设有多个将消毒槽和消毒水存储腔连通的出水孔，所述箱体对应消毒水存储设有出水口，所述出水口上连接有出水管，所述出水管上设有控制管路通断的出水阀。
所述箱体顶部分别对应预氧化槽、过滤槽和消毒槽设有观察口和可将观察口封闭的封盖。
所述曝气头靠近隔板设置。
所述分水装置包括多根分水管，所述分水管的底部开设有出水孔。
所述分水管上对应每个出水孔设有竖向设置的氧化填料装置。
所述氧化填料装置包括竖向设置的安装杆，所述安装杆上沿其轴向布置有多根外伸设置的刷毛。
所述安装杆顶端固装有套装环，所述套装环套装在分水管上实现氧化填料装置的安装。
所述箱体上安装有控制器，所述气泵风机的控制端与控制器电连接，所述排污阀和出水阀均为电磁阀，所述排污阀和出水阀的控制端分别与控制器电连接。
采用上述结构后，本实用新型体积小，消毒工艺简单，运行稳定，性能可靠，杀菌彻底，且操作、维修方便，使用时经济效益显著。
