申请日2018.07.06
公开(公告)日2019.03.29
IPC分类号B01D29/01; B01D29/56
摘要
本实用新型公开了一种可分层处理的污水处理装置，包括箱体，所述箱体的顶部固定连接有污水泵，且污水泵的出水口贯穿箱体并延伸至箱体的内部，所述污水泵的进水口连通有进水管，所述进水管的内部设置有进水阀，所述箱体内壁两侧之间的顶部固定连接有第一格栅板，所述箱体内壁的两侧本实用新型涉及污水处理技术领域。该可分层处理的污水处理装置，通过第一格栅板和第二格栅板的配合，第一格栅板将较大杂物过滤，第二格栅板将细小的杂物过滤，最后通过活性炭吸附板过滤，达到分层多级处理的目的，细化污水处理流程，提高污水处理质量，避免了现有装置不能做到分层细化处理，从而使得处理结果不理想的问题。
权利要求书

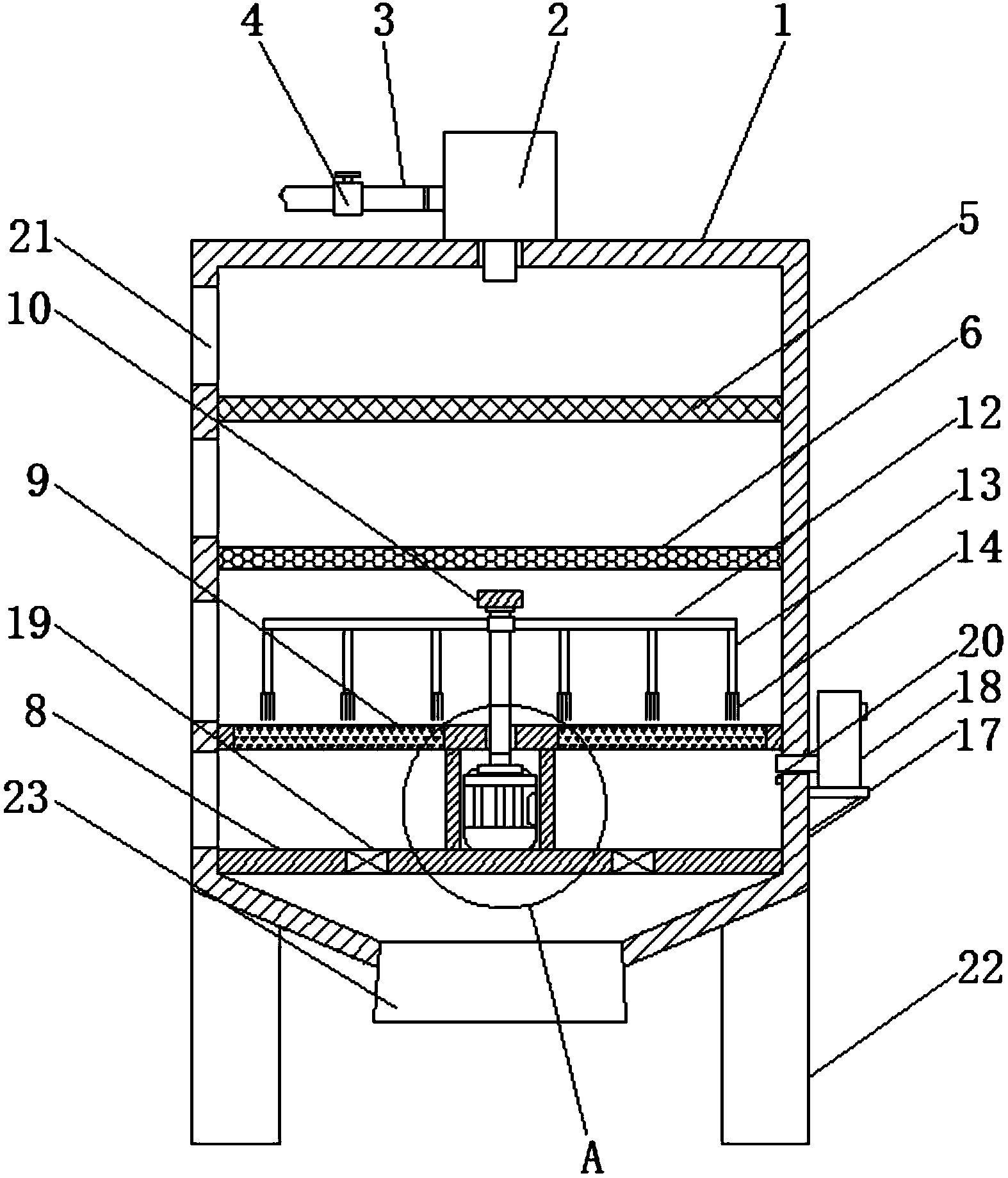

1.一种可分层处理的污水处理装置，包括箱体(1)，其特征在于：所述箱体(1)的顶部固定连接有污水泵(2)，且污水泵(2)的出水口贯穿箱体(1)并延伸至箱体(1)的内部，所述污水泵(2)的进水口连通有进水管(3)，所述进水管(3)的内部设置有进水阀(4)，所述箱体(1)内壁两侧之间的顶部固定连接有第一格栅板(5)，所述箱体(1)内壁的两侧之间且位于第一格栅板(5)的底部固定连接有第二格栅板(6)，所述箱体(1)内壁的两侧之间且位于第二格栅板(6)的底部固定连接有隔板(7)，所述箱体(1)内壁的两侧之间且位于隔板(7)的底部固定连接有底板(8)，所述隔板(7)内部的两侧均设置有活性炭吸附板(9)，所述箱体(1)内壁的正面与背面之间固定连接有安装板(10)，所述安装板(10)的底部与隔板(7)的顶部之间通过转轴转动连接有活动杆(11)，且活动杆(11)的底端贯穿隔板(7)并延伸至隔板(7)的底部，所述箱体(1)的底部开设有排水口(23)。
2.根据权利要求1所述的一种可分层处理的污水处理装置，其特征在于：所述活动杆(11)表面的顶部固定连接有横杆(12)，所述横杆(12)表面的底部固定连接有连接杆(13)，所述连接杆(13)的底端固定连接有刷子(14)。
3.根据权利要求1所述的一种可分层处理的污水处理装置，其特征在于：所述底板(8)的顶部固定连接有电机(15)，所述底板(8)的顶部且位于电机(15)的表面固定连接有保护罩(16)，所述电机(15)输出轴的一端与活动杆(11)的底端固定连接。
4.根据权利要求1所述的一种可分层处理的污水处理装置，其特征在于：所述箱体(1)一侧的底部固定连接有固定板(17)，所述固定板(17)的顶部固定连接有真空泵(18)，且真空泵(18)的进气口贯穿箱体(1)并延伸至箱体(1)的内部。
5.根据权利要求1所述的一种可分层处理的污水处理装置，其特征在于：所述底板(8)的内部设置有电子阀(19)，所述箱体(1)内壁一侧的底部且位于底板(8)的顶部与隔板(7)的底部之间固定连接有液位传感器(20)。
6.根据权利要求1所述的一种可分层处理的污水处理装置，其特征在于：所述箱体(1)的一侧开设有密封门(21)，所述箱体(1)底部的两侧均固定连接有支撑腿(22)。
说明书
一种可分层处理的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种可分层处理的污水处理装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水按照其来源和性质可以分为多种类型，其处理方式也很多，一般可以归纳为物理法、化学法和生物法，污水处理使得污水实现再利用，具有重要的生态环保和可持续发展意义。
现有污水处理装置一般对污水处理采取统一过滤，不能做到分层细化处理，大大降低了对污水的处理效果，而污水的再利用有一些技术难点需要克服，其中之一就是堵塞的问题，现有污水处理装置存在过滤装置容易堵塞导致水流通过能力低，影响净化效率的问题，严重时导致设备运行不畅甚至瘫痪。
实用新型内容
针对现有技术的不足，本实用新型提供了一种可分层处理的污水处理装置，解决了现有装置不能分层细化处理污水和容易堵塞的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种可分层处理的污水处理装置，包括箱体，所述箱体的顶部固定连接有污水泵，且污水泵的出水口贯穿箱体并延伸至箱体的内部，所述污水泵的进水口连通有进水管，所述进水管的内部设置有进水阀，所述箱体内壁两侧之间的顶部固定连接有第一格栅板，所述箱体内壁的两侧之间且位于第一格栅板的底部固定连接有第二格栅板，所述箱体内壁的两侧之间且位于第二格栅板的底部固定连接有隔板，所述箱体内壁的两侧之间且位于隔板的底部固定连接有底板，所述隔板内部的两侧均设置有活性炭吸附板，所述箱体内壁的正面与背面之间固定连接有安装板，所述安装板的底部与隔板的顶部之间通过转轴转动连接有活动杆，且活动杆的底端贯穿隔板并延伸至隔板的底部，所述箱体的底部开设有排水口。
优选的，所述活动杆表面的顶部固定连接有横杆，所述横杆表面的底部固定连接有连接杆，所述连接杆的底端固定连接有刷子。
优选的，所述底板的顶部固定连接有电机，所述底板的顶部且位于电机的表面固定连接有保护罩，所述电机输出轴的一端与活动杆的底端固定连接。
优选的，所述箱体一侧的底部固定连接有固定板，所述固定板的顶部固定连接有真空泵，且真空泵的进气口贯穿箱体并延伸至箱体的内部。
优选的，所述底板的内部设置有电子阀，所述箱体内壁一侧的底部且位于底板的顶部与隔板的底部之间固定连接有液位传感器。
优选的，所述箱体的一侧开设有密封门，所述箱体底部的两侧均固定连接有支撑腿。
有益效果
本实用新型提供了一种可分层处理的污水处理装置。具备以下有益效果：
(1)、该可分层处理的污水处理装置，通过第一格栅板和第二格栅板的配合，污水进入箱体后在重力作用下流入箱体底部，第一格栅板将较大杂物过滤，第二格栅板将细小的杂物过滤，最后通过活性炭吸附板过滤，达到分层多级处理的目的，细化污水处理流程，提高污水处理质量，避免了现有装置不能做到分层细化处理，从而使得处理结果不理想的问题。
(2)、该可分层处理的污水处理装置，通过电机和活动杆的配和，电机带动活动杆转动，活动杆带动横杆和连接杆转动，连接杆底端的刷子对活性炭吸附板的表面进行刷理，有效避免活性炭吸附板因表层孔隙被杂物堵塞而导致出水能力降低等问题，提高水流通过能力，避免了现有污水处理装置过滤层容易出现堵塞的问题。
(3)、该可分层处理的污水处理装置，通过真空泵的设置，真空泵将底板与隔板之间的空间内的空气抽出，在该空间内行程负压，在压力作用下加速活性炭吸附板上的水流进入底部空间，从而加快过滤速度，提高净化效率，解决了现有装置过滤效率低的问题。
