申请日2018.07.06
公开(公告)日2019.03.29
IPC分类号C02F3/30
摘要
本实用新型公开了一种BIAR污水处理系统，包括反应池，所述反应池内部的两侧且位于反应池内壁的正面与背面之间均固定连接有隔墙，所述反应池一侧的顶部连通有进水管，所述反应池另一侧的顶部连通有出水管，所述反应池内壁的底部固定连接有曝气装置，本实用新型涉及污水处理技术领域。该BIAR污水处理系统，通过反应池与隔墙的配合，使污水中的污染物质在一个池体内通过厌氧、缺氧、好氧、生物膜的共同作用下得到高效的处理，并且构筑物的高度集成，减少污水处理厂占地面积和简化污水处理工艺流程控制难度，降低污水处理厂的建设成本以及运营难度，使村镇级生活污水得到更好的处理，实现环境、经济和设备价值。
权利要求书

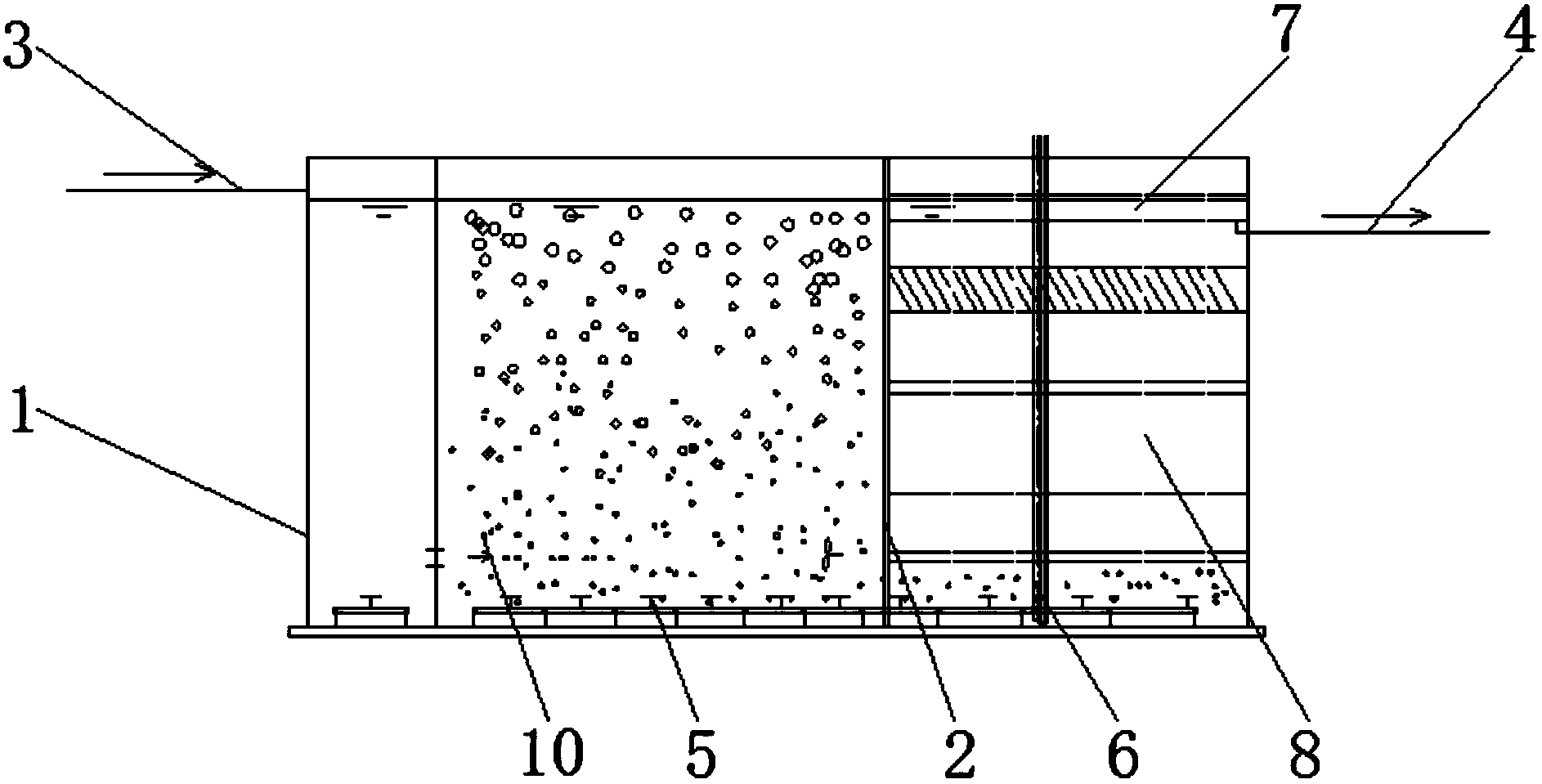

1.一种BIAR污水处理系统，包括反应池(1)，其特征在于：所述反应池(1)内部的两侧且位于反应池内壁的正面与背面之间均固定连接有隔墙(2)，所述反应池(1)一侧的顶部连通有进水管(3)，所述反应池(1)另一侧的顶部连通有出水管(4)，所述反应池(1)内壁的底部固定连接有曝气装置(5)，所述反应池(1)内壁底部的一侧固定连接有气提排泥装置(6)，所述反应池(1)内部一侧的顶部固定连接有集水槽(7)，所述集水槽(7)的一侧连通有出水管(4)，且出水管(4)的一端贯穿反应池(1)并延伸至反应池(1)的外部，所述反应池(1)内部的一侧固定连接有沉淀装置(8)，所述反应池(1)内部的一侧且位于沉淀装置的正面与背面均固定连接有生物膜装置(9)。
2.根据权利要求1所述的一种BIAR污水处理系统，其特征在于：所述反应池(1)内部的中部设置有活性污泥(10)，所述反应池(1)的内部固定连接有搅拌机(11)。
3.根据权利要求1所述的一种BIAR污水处理系统，其特征在于：所述反应池(1)背面一侧的顶部连通有污泥回流管(12)，所述污泥回流管(12)的一端与气提排泥装置(6)相连通。
4.根据权利要求1所述的一种BIAR污水处理系统，其特征在于：所述隔墙(2)的内部开设有水流孔(13)，所述反应池(1)的背面开设有排泥槽(14)。
5.根据权利要求1所述的一种BIAR污水处理系统，其特征在于：所述曝气装置(5)包括曝气器(51)，所述曝气器(51)连通有空气管(52)，所述空气管(52)的内部设置有电子阀(53)。
6.根据权利要求1所述的一种BIAR污水处理系统，其特征在于：所述生物膜装置(9)包括膜支架(91)，所述膜支架(91)的底部固定连接有生物膜填料(92)。
说明书
一种BIAR污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体为一种BIAR污水处理系统。
背景技术
目前村镇级生活污水处理工程主要以生活污水处理系统处理，主要处理工艺有A/O脱氮工艺、A2O除磷脱氮工艺、SBR工艺和氧化沟工艺，以及由SBR等工艺演变出来的系列污水处理工艺，污水排放标准由原来的《城市污水处理厂污染物排放标准》GB18918-2002中的一级B标准逐渐提升至一级A标准，主要提标方案也以原污水处理厂工艺增加深度处理单元为主，而新建污水处理厂也多采用原工艺加深度处理单元的处理工艺路线，这种情况就急需要一种可以综合达到一级A标准或者部分水质指标达到更高标准的污水处理工艺出现。
本实用新型的功能之一就是通过在活性污泥反应池内集成装备式沉淀装置并通过增加新型生物膜填料，在同一池内不同的阶段完成活性污泥工艺与生物膜法工艺的相结合，提高活性污泥反应池单位体积内的活性污泥含量来提高污水处理效率;同时进行泥水分离，使污水中的污染物质在一个池体内通过厌氧、缺氧、好氧、生物膜的共同作用下得到高效的处理，并且构筑物的高度集成，减少污水处理厂占地面积和简化污水处理工艺流程控制难度，降低污水处理厂的建设成本及运营难度，使村镇级生活污水得到更好的处理，实现环境、经济和设备价值。
实用新型内容
针对现有技术的不足，本实用新型提供了一种BIAR污水处理系统，解决了现有污水处理系统处理效率低、占地面积大、运营成本高的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种BIAR污水处理系统，包括反应池，所述反应池内部的两侧且位于反应池内壁的正面与背面之间均固定连接有隔墙，所述反应池一侧的顶部连通有进水管，所述反应池另一侧的顶部连通有出水管，所述反应池内壁的底部固定连接有曝气装置，所述反应池内壁底部的一侧固定连接有气提排泥装置，所述反应池内部一侧的顶部固定连接有集水槽，所述集水槽的一侧连通有出水管，且出水管的一端贯穿反应池并延伸至反应池的外部，所述反应池内部的一侧固定连接有沉淀装置，所述反应池内部的一侧且位于沉淀装置的正面与背面均固定连接有生物膜装置。
优选的，所述反应池内部的中部设置有活性污泥，所述反应池的内部固定连接有搅拌机。
优选的，所述反应池背面一侧的顶部连通有污泥回流管，所述污泥回流管的一端与气提排泥装置相连通。
优选的，所述隔墙的内部开设有水流孔，所述反应池的背面开设有排泥槽。
优选的，所述曝气装置包括曝气器，所述曝气器连通有空气管，所述空气管的内部设置有电子阀。
优选的，所述生物膜装置包括膜支架，所述膜支架的底部固定连接有生物膜填料。
有益效果
本实用新型提供了一种BIAR污水处理系统。具备以下有益效果：
(1)、该BIAR污水处理系统，通过反应池内部的两侧且位于反应池内壁的正面与背面之间均固定连接有隔墙，反应池一侧的顶部连通有进水管，反应池另一侧的顶部连通有出水管，反应池内壁的底部固定连接有曝气装置，使污水中的污染物质在一个池体内通过厌氧、缺氧、好氧、生物膜的共同作用下得到高效的处理，并且构筑物的高度集成，减少污水处理厂占地面积和简化污水处理工艺流程控制难度，降低污水处理厂的建设成本及运营难度，使村镇级生活污水得到更好的处理，实现环境、经济和设备价值。
(2)、该BIAR污水处理系统，通过反应池内部一侧的顶部固定连接有集水槽，集水槽的一侧连通有出水管，且出水管的一端贯穿反应池并延伸至反应池的外部，反应池内部的一侧固定连接有沉淀装置，集成活性污泥工艺、生物膜工艺、沉淀池与生物选择池一起，生物选择区、活性污泥反应区和膜生物反应区的曝气量可由供气管路上的阀门调节大小，由此可在系统中形成不一样的反应阶段，可通过调节活性污泥反应区的曝气、搅拌与静置时间，形成连续A/O工艺的水处理特点，可通过调节混合液污泥回流量以及污泥排放量，达到系统高效除磷脱氧的效果，采用特殊的膜生物填料，增加生物膜的附着量，以达到污水的深度处理效果。
