申请日2018.07.04
公开(公告)日2019.02.22
IPC分类号C02F1/44
摘要
本实用新型公开了一种基于RO系统的废水处理装置，包括废水存储装置、一级RO系统、二级RO系统、三级RO系统、搅拌箱、净水存储装置。废水收集箱和控制器，所述废水存储装置处设置有废水箱，废水箱下端连接有三根通水管道，分别为第一废水管道、第二废水管道、第三废水管道，第一废水管道、第二废水管道、第三废水管道均设置有节流挡板，第一废水管道直接连接在一级RO系统的进水端，一级RO系统的废水管道与第二废水管道连接在搅拌箱上，搅拌箱连接在二级RO系统的进水端，二级RO系统的废水管道与第三废水管道连接在搅拌箱上，搅拌箱连接在三级RO系统的进水端;三个RO系统的出水端分别连接净水存储装置的净水箱上。
权利要求书

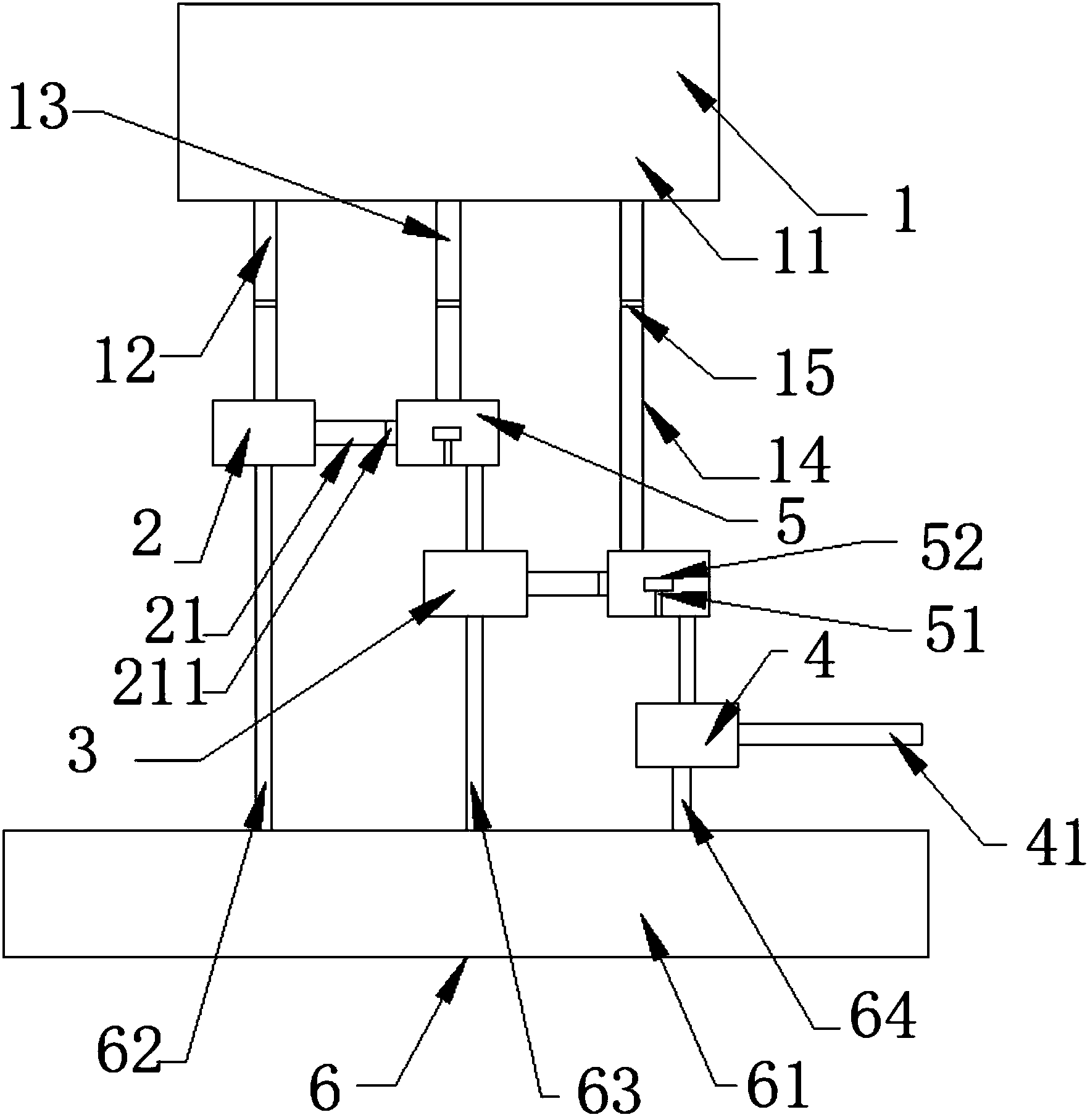

1.一种基于RO系统的废水处理装置，其特征在于，包括废水存储装置(1)、一级RO系统(2)、二级RO系统(3)、三级RO系统(4)、搅拌箱(5)、净水存储装置(6)、废水收集箱(7)和控制器，所述废水存储装置(1)包括废水箱(11)、第一废水管道(12)、第二废水管道(13)、第三废水管道(14)，第一废水管道(12)、第二废水管道(13)、第三废水管道(14)均连接在废水箱(11)的下方，第二废水管道(13)、第三废水管道(14)均设置有节流挡板(15);所述搅拌箱(5)设置有两个，两个搅拌箱(5)的出水端分别连接二级RO系统(3)、三级RO系统(4)的进水端;第一废水管道(12)直接连接在一级RO系统(2)的进水端，一级RO系统(2)的废水端管道(21)与第二废水管道(13)连接在同一个搅拌箱(5)上，该搅拌箱(5)连接二级RO系统(3)的进水端;二级RO系统(3)的废水端管道与第三废水管道(14)连接在另一个搅拌箱(5)上，该搅拌箱(5)连接在三级RO系统(4)的进水端，三级RO系统(4)的废水端管道连接在废水收集箱(7)上;所述净水存储装置(6)包括净水箱(61)、第一净水管道(62)、第二净水管道(63)、第三净水管道(64)，第一净水管道(62)、第二净水管道(63)、第三净水管道(64)均与净水箱(61)连接，另一端分别连接在一级RO系统(2)、二级RO系统(3)、三级RO系统(4)的净水端上。
2.根据权利要求1所述的一种基于RO系统的废水处理装置，其特征在于，所述节流挡板(15)尺寸与所在的管道尺寸适应，节流挡板(15)中央处设置有第一旋转轴(152)，节流挡板(15)的表面开有长条状的通孔(151)，节流挡板(15)共有两层，分别为上层节流挡板(153)、下层节流挡板(154)，下层节流挡板(154)固定在管道内壁上，上层节流挡板(153)固定在第一旋转轴(152)上，第一旋转轴(152)固定在下层节流挡板(154)上，且连接有旋转电机，旋转电机与控制器相连接。
3.根据权利要求1所述的一种基于RO系统的废水处理装置，其特征在于，所述一级RO系统(2)的废水端管道(21)中设置有流量传感器(211)，二级RO系统(3)的废水端管道中也设置有流量传感器，且一级RO系统(2)的流量传感器(211)与二级RO系统(3)的流量传感器均与控制器相连接。
4.根据权利要求1所述的一种基于RO系统的废水处理装置，其特征在于，所述搅拌箱(5)中设置有搅拌叶片(52)，搅拌叶片(52)底部安装有第二旋转轴(51)，第二旋转轴(51)连接有旋转电机，第二旋转轴(51)的旋转电机连接有控制器。
说明书
一种基于RO系统的废水处理装置
技术领域
本实用新型涉及废水处理装置，具体为一种基于RO系统的废水处理装置。
背景技术
RO系统在净化水资源时，有着较高的废水比，基本上在1:3到1:5之间，如果直接使用RO系统进行回收，那么意味着有极大多数的水被直接排放，浪费水资源。
可以通过多级的RO系统对废水进行回收，但是RO系统的废水再次回收会对RO膜造成影响，减小使用寿命。
实用新型内容
本实用新型要解决的技术问题RO系统废水回收废水比过高，直接排放影响水资源，重复回收影响RO膜的使用寿命，提供一种基于RO系统的废水处理装置，从而解决上述问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种基于RO系统的废水处理装置，包括废水存储装置、一级RO系统、二级RO系统、三级RO系统、搅拌箱、净水存储装置、废水收集箱和控制器，所述废水存储装置包括废水箱、第一废水管道、第二废水管道、第三废水管道，第一废水管道、第二废水管道、第三废水管道均连接在废水箱的下方，第二废水管道、第三废水管道均设置有节流挡板;所述搅拌箱设置有两个，两个搅拌箱的出水端分别连接二级RO系统、三级RO系统的进水端;第一废水管道直接连接在一级RO系统的进水端，一级RO系统的废水端管道与第二废水管道连接在同一个搅拌箱上，该搅拌箱连接二级RO系统的进水端;二级RO系统的废水端管道与第三废水管道连接在另一个搅拌箱上，该搅拌箱连接在三级RO系统的进水端，三级RO系统的废水端管道连接在废水收集箱上;所述净水存储装置包括净水箱、第一净水管道、第二净水管道、第三净水管道，第一净水管道、第二净水管道、第三净水管道均与净水箱连接，另一端分别连接在一级RO系统、二级RO系统、三级RO系统的净水端上。
作为本实用新型的一种优选技术方案，所述节流挡板尺寸与所在的管道尺寸适应，节流挡板中央处设置有第一旋转轴，节流挡板的表面开有长条状的通孔，节流挡板共有两层，分别为上层节流挡板、下层节流挡板，下层节流挡板固定在管道内壁上，上层节流挡板固定在第一旋转轴上，第一旋转轴固定在下层节流挡板上，且连接有旋转电机，旋转电机与控制器相连接。
作为本实用新型的一种优选技术方案，所述一级RO系统的废水端管道中设置有流量传感器，二级RO系统的废水端管道中也设置有流量传感器，且一级RO系统的流量传感器与二级RO系统的流量传感器均与控制器相连接。
作为本实用新型的一种优选技术方案，所述搅拌箱中设置有搅拌叶片，搅拌叶片底部安装有第二旋转轴，第二旋转轴连接有旋转电机，第二旋转轴的旋转电机连接有控制器。
本实用新型所达到的有益效果是：本实用新型通过多级RO系统的设置，对废水进行多级的回收，通过层层连接，使得废水回收更加彻底，同时对已回收后的废水中进行稀释，避免盐度过高损坏RO膜。
