申请日2018.07.04
公开(公告)日2019.02.22
IPC分类号C02F9/14
摘要
本实用新型提出了一种SBR污水处理装置，包括：SBR反应池、设置于SBR反应池一侧的清水池、设置于SBR反应池另一侧的沉淀池和污泥收集池以及为装置提供动力的电力装置;所述清水池通过第一吸水管与所述SBR反应池进行连通;所述沉淀池通过第二吸水管与所述SBR反应池进行连通;所述污泥收集池通过第一排污管与所述SBR反应池进行连通;所述沉淀池通过第二排污管与所述污泥收集池进行连通;所述SBR反应池内部固定安装一曝气机构;所述曝气机构包括曝气管和固定安装于曝气管的曝气头;所述第二排污管固定安装于沉淀池底部;所述电力装置分别与第一排污管、第二排污管、第一吸水管和第一吸水管进行有线连接，借此，本实用新型具有曝气率高、节约资源、提高生产效率的优点。
权利要求书
1.一种SBR污水处理装置，其特征在于，包括：SBR反应池、设置于SBR反应池一侧的清水池、设置于SBR反应池另一侧的沉淀池和污泥收集池以及为装置提供动力的电力装置;所述清水池通过第一吸水管与所述SBR反应池进行连通;所述沉淀池通过第二吸水管与所述SBR反应池进行连通;所述污泥收集池通过第一排污管与所述SBR反应池进行连通;所述沉淀池通过第二排污管与所述污泥收集池进行连通;所述SBR反应池内部固定安装一曝气机构;所述曝气机构包括曝气管和固定安装于曝气管的曝气头;所述第二排污管固定安装于沉淀池底部;所述电力装置分别与第一排污管、第二排污管、第一吸水管和第二吸水管进行有线连接。
2.根据权利要求1所述的SBR污水处理装置，其特征在于，所述第一排污管固定安装于SBR反应池的底部，且第一排污管表面设置有若干直径相同的排污孔，所述排污孔均匀分布于第一排污管表面。
3.根据权利要求2所述的SBR污水处理装置，其特征在于，所述第一排污管设置有三条，且均匀安装于SBR反应池的底部。
4.根据权利要求1所述的SBR污水处理装置，其特征在于，所述曝气头与曝气管之间设置有一定的倾斜角度。
5.根据权利要求1所述的SBR污水处理装置，其特征在于，所述SBR反应池内活动安装有一可升降的不锈钢过滤网。
6.根据权利要求5所述的SBR污水处理装置，其特征在于，所述不锈钢过滤网与SBR反应池内壁设置有10mm～20mm的间隙。
7.根据权利要求1所述的SBR污水处理装置，其特征在于，所述SBR反应池为HDPE材质的圆柱形罐体。
8.根据权利要求7所述的SBR污水处理装置，其特征在于，所述圆柱形罐体罐体厚度在10cm～18cm之间。
9.根据权利要求1所述的SBR污水处理装置，其特征在于，所述第二排污管顶部设置有一上宽下窄的排污漏斗。
10.根据权利要求9所述的SBR污水处理装置，其特征在于，所述漏斗截面为圆形。
说明书
一种SBR污水处理装置
技术领域
本实用新型属于环保设备中的污水领域，特别涉及一种SBR污水处理装置。
背景技术
目前，污水通常指受一定污染的、来自生活和生产的废弃水。污水主要有生活污水，工业废水和初期雨水。污水的主要污染物有病原体污染物，耗氧污染物，植物营养物，有毒污染物等。目前处理的污水各种各种，其处理设备也是各式各样。SBR是序批式活性污泥法的简称，是一种按间歇曝气方式来运行的活性污泥污水处理技术。它的主要特征是在运行上的有序和间歇操作，SBR技术的核心是SBR反应池，该池集均化、初沉、生物降解、二沉等功能于一池，无污泥回流系统。
但是,在处理过程中可能会由于曝气不充分造成的在水处理过程中的流动性不强，曝气度不够高，使得净化速率不够高，不利于处理能力和处理效果的提升和污泥的沉积以及排出。
因此，鉴于上述方案于实际制作及实施使用上的缺失之处，而加以修正、改良，同时本着求好的精神及理念，并由专业的知识、经验的辅助，以及在多方巧思、试验后，方创设出本实用新型，特再提供一种SBR污水处理装置，适用于间歇排放和流量变化较大的场合耐冲击性强，性能稳定;池体无堵塞，池体容积得到充分利用;系统灵活方便;使用寿命长的特点。
实用新型内容
本实用新型提出一种SBR污水处理装置，解决了现有技术中的问题。

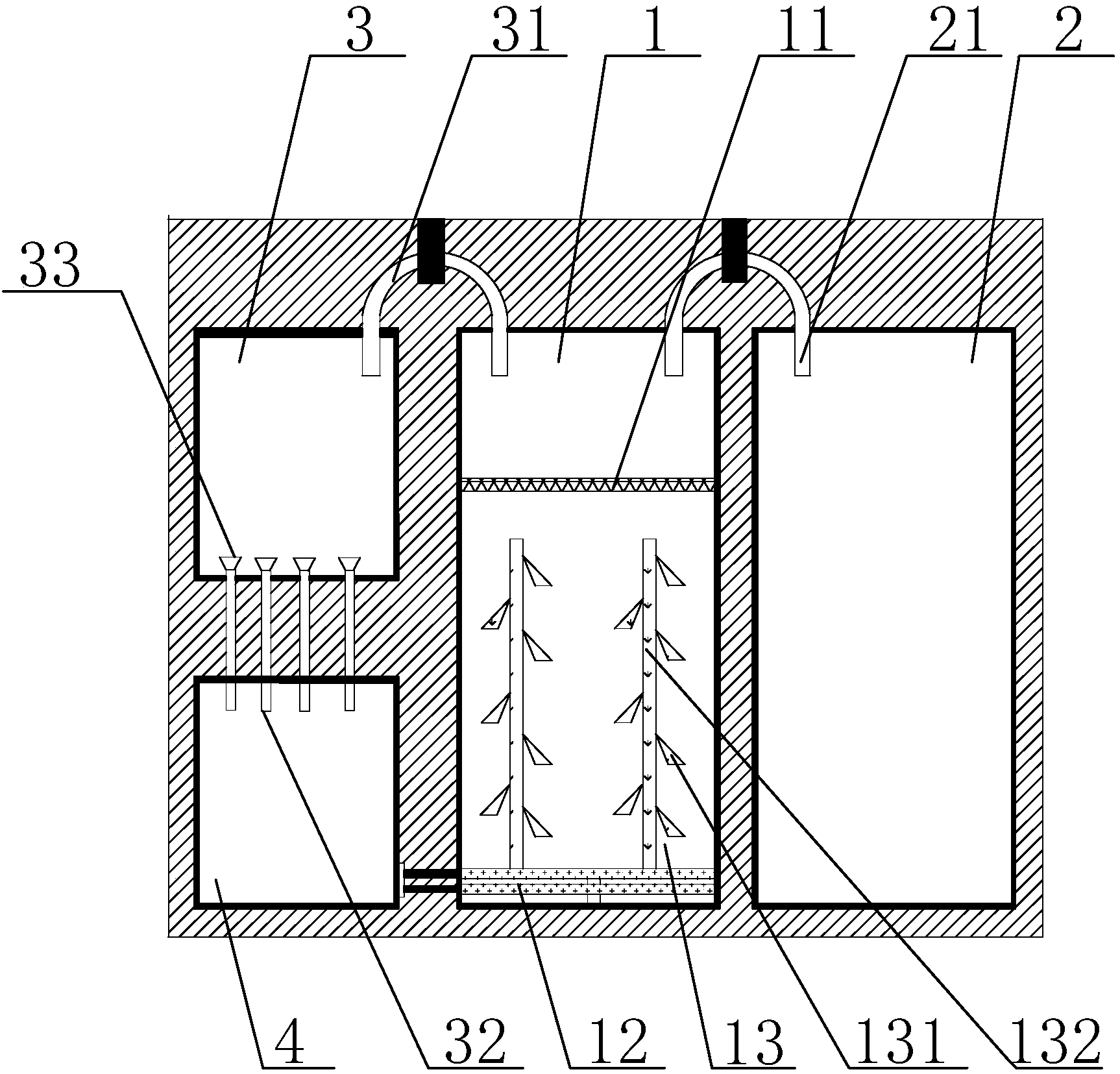

本实用新型的技术方案是这样实现的：包括：SBR反应池、设置于SBR反应池一侧的清水池、设置于SBR反应池另一侧的沉淀池和污泥收集池以及为装置提供动力的电力装置;清水池通过第一吸水管与SBR反应池进行连通;沉淀池通过第二吸水管与SBR反应池进行连通;污泥收集池通过第一排污管与SBR反应池进行连通;沉淀池通过第二排污管与污泥收集池进行连通;SBR反应池内部固定安装一曝气机构;曝气机构包括曝气管和固定安装于曝气管的曝气头;第二排污管固定安装于沉淀池底部;电力装置分别与第一排污管、第二排污管、第一吸水管和第二吸水管进行有线连接，适用于间歇排放和流量变化较大的场合耐冲击性强，性能稳定;池体无堵塞，池体容积得到充分利用;系统灵活方便;使用寿命长的特点。
作为一种优选的实施方式，第一排污管固定安装于SBR反应池的底部，且第一排污管表面设置有若干直径相同的排污孔，排污孔均匀分布于第一排污管表面，有利于污泥排出速率的提升，避免了堵塞SBR处理池，提高处理效率。
作为一种优选的实施方式，第一排污管设置有三条，且均匀安装于SBR反应池的底部，更好地将SBR反应池内部的污泥排出。
作为一种优选的实施方式，曝气头与曝气管之间设置有一定的倾斜角度，使得污水接受曝气的体积更大，使得反应更加迅速提高处理效率。
作为一种优选的实施方式，SBR反应池内活动安装有一可升降的不锈钢过滤网，便于将大块的污物排除在SBR处理池外侧，避免了SBR处理池底部的堵塞。
作为一种优选的实施方式，不锈钢过滤网与SBR反应池内壁设置有10mm～20mm的间隙，便于不锈钢过滤网的取出和放入。
作为一种优选的实施方式，SBR反应池为HDPE材质的圆柱形罐体，圆柱形罐体罐体厚度在10cm～18cm之间，使得SBR反应池重量减轻，便与移动和组装以及延长其使用寿命。
作为一种优选的实施方式，第二排污管顶部设置有一上宽下窄的排污漏斗漏斗截面为圆形，利于沉淀池内部污泥的排出。
采用了上述技术方案后，本实用新型的有益效果是：适用于间歇排放和在流量变化较大的场合耐冲击性强，性能稳定;避免了池体内部的堵塞，池体内部容积得到充分利用，提高处理效率和污水处理质量，使得处理过后的水质量更好;系统灵活方便;使用寿命长的特点。
