申请日2018.07.04
公开(公告)日2019.02.22
IPC分类号B01D36/04
摘要
本实用新型公开了一种用于污水处理的物化沉淀池，包括沉淀池本体和刮除装置，沉淀池本体上设置有驱动气缸，驱动气缸轴连接封盖，封盖与刮除装置相适配，刮除装置是由刮除箱和刮除板组合而成，刮除箱的顶部安装有连接轴，连接轴上设有刮板，刮板滑动连接过滤网，刮除箱的底部两侧设有固定块，固定块连接弹簧的一端，弹簧的另一端与连接块相连，连接块安装在刮除板的底部两侧，刮除板内嵌在刮除箱上并与刮除箱滑动连接;沉淀池本体旁安装有杂质回收箱，杂质回收箱与回收管相连通，回收管穿过沉淀池本体的侧壁延伸至沉淀池本体的内腔中，且回收管与刮除板设置在同一水平面上并连通刮除箱。
权利要求书

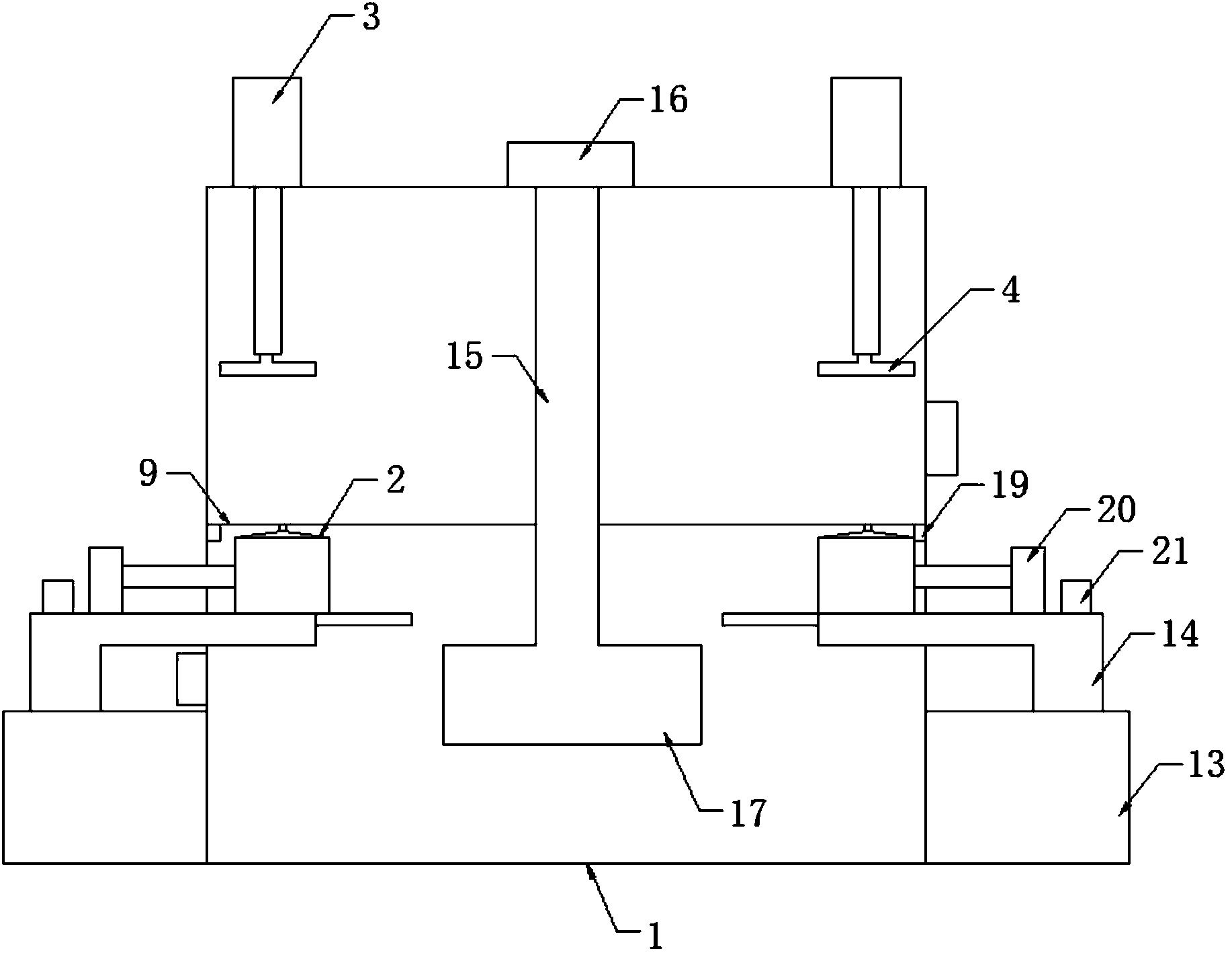

1.一种用于污水处理的物化沉淀池，其特征在于，包括沉淀池本体(1)和刮除装置(2)，沉淀池本体(1)上设置有驱动气缸(3)，驱动气缸(3)轴连接封盖(4)，封盖(4)与刮除装置(2)相适配，刮除装置(2)是由刮除箱(5)和刮除板(6)组合而成，刮除箱(5)的顶部安装有连接轴(7)，连接轴(7)上设有刮板(8)，刮板(8)滑动连接过滤网(9)，刮除箱(5)的底部两侧设有固定块(10)，固定块(10)连接弹簧(11)的一端，弹簧(11)的另一端与连接块(12)相连，连接块(12)安装在刮除板(6)的底部两侧，刮除板(6)内嵌在刮除箱(5)上并与刮除箱(5)滑动连接;沉淀池本体(1)旁安装有杂质回收箱(13)，杂质回收箱(13)与回收管(14)相连通，回收管(14)穿过沉淀池本体(1)的侧壁延伸至沉淀池本体(1)的内腔中，且回收管(14)与刮除板(6)设置在同一水平面上并连通刮除箱(5)。
2.根据权利要求1所述的一种用于污水处理的物化沉淀池，其特征在于，沉淀池本体(1)内设置有进料管(15)，进料管(15)的一端延伸出沉淀池本体(1)的外侧并活动连接防护盖(16)，另一端与储料槽(17)相连通，储料槽(17)上设有若干小孔。
3.根据权利要求1所述的一种用于污水处理的物化沉淀池，其特征在于，回收管(14)上安装有气缸(20)和吸尘装置(21)，气缸(20)伸缩轴连接刮除装置(2)，吸尘装置(21)连通杂质回收箱(13)与回收管(14)。
4.根据权利要求1所述的一种用于污水处理的物化沉淀池，其特征在于，刮除箱(5)为上下互通的刮除箱(5)，其底部设有通孔(18)。
5.根据权利要求1所述的一种用于污水处理的物化沉淀池，其特征在于，刮板(8)为“M”形刮板，且刮板(8)安装在刮除箱(5)的中心位置。
6.根据权利要求1所述的一种用于污水处理的物化沉淀池，其特征在于，过滤网(9)的两端底部安装有启动开关(19)，启动开关(19)电性连接驱动气缸(3)。
7.根据权利要求1所述的一种用于污水处理的物化沉淀池，其特征在于，驱动气缸(3)的数量为两个，分别设置在沉淀池本体(1)的两侧顶部，刮除装置(2)的数量为两个，分别设置的沉淀池本体(1)的内部两侧，且驱动气缸(3)底部设置的封盖(4)与刮除箱(5)对称设置。
说明书
一种用于污水处理的物化沉淀池
技术领域
本实用新型涉及污水处理装置技术领域，尤指一种用于污水处理的物化沉淀池。
背景技术
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，净化水质的设备，是决定污水处理效果的关键环节。现有的沉淀池在实际的使用过程中，杂质会跟随水留流动，因此，需要在沉淀池中部安装过滤网，将部分杂质拦截住，但是，被拦截的杂质容易堵塞过滤网，影响污水处理效果。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺点，提供一种用于污水处理的物化沉淀池。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种用于污水处理的物化沉淀池，包括沉淀池本体和刮除装置，沉淀池本体上设置有驱动气缸，驱动气缸轴连接封盖，封盖与刮除装置相适配，刮除装置是由刮除箱和刮除板组合而成，刮除箱的顶部安装有连接轴，连接轴上设有刮板，刮板滑动连接过滤网，刮除箱的底部两侧设有固定块，固定块连接弹簧的一端，弹簧的另一端与连接块相连，连接块安装在刮除板的底部两侧，刮除板内嵌在刮除箱上并与刮除箱滑动连接;沉淀池本体旁安装有杂质回收箱，杂质回收箱与回收管相连通，回收管穿过沉淀池本体的侧壁延伸至沉淀池本体的内腔中，且回收管与刮除板设置在同一水平面上并连通刮除箱。
作为本实用新型的一种优选技术方案，沉淀池本体内设置有进料管，进料管的一端延伸出沉淀池本体的外侧并活动连接防护盖，另一端与储料槽相连通，储料槽上设有若干小孔。
作为本实用新型的一种优选技术方案，回收管上安装有气缸和吸尘装置，气缸伸缩轴连接刮除装置，吸尘装置连通杂质回收箱与回收管。
作为本实用新型的一种优选技术方案，刮除箱为上下互通的刮除箱，其底部设有通孔。
作为本实用新型的一种优选技术方案，刮板为“M”形刮板，且刮板安装在刮除箱的中心位置。
作为本实用新型的一种优选技术方案，过滤网的两端底部安装有启动开关，启动开关电性连接驱动气缸。
作为本实用新型的一种优选技术方案，驱动气缸的数量为两个，分别设置在沉淀池本体的两侧顶部，刮除装置的数量为两个，分别设置的沉淀池本体的内部两侧，且驱动气缸底部设置的封盖与刮除箱对称设置。
本实用新型所达到的有益效果是：本实用新型通过设置的刮除装置，能够将过滤网拦截下来的杂质刮除，避免杂质堵塞过滤网的情况发生，且通过设置的回收管和回收箱，能够将刮除箱内收集的杂质聚集在一起，便于后期的处理。
