申请日2018.04.03
公开(公告)日2018.12.11
IPC分类号C02F1/72
摘要
本实用新型提供了一种地埋式污水处理罐，包括罐体(1)，所述罐体(1)内部呈纺锥形腔体结构，罐体(1)的顶端设有开口，所述开口处密封设置有罐盖(2);所述罐体(1)的开口处设有回流管(10)，所述回流管(10)贯穿顶盖并伸入至罐体(1)的底部;所述罐盖(2)的下端固定安装有防水电机(5)，所述防水电机(5)的输出端与转动轴(6)的上端连接，所述转动轴(6)的下端与搅拌器(7)固定连接，所述搅拌器(7)由上向下设有数个搅拌叶(70)，其中每个搅拌叶(70)上均固定连接有软质刷条(71)。本实用新型该对压力能有效起到分散作用，且具有防腐性能好，抗老化性能好，不受水体影响，对环境无污染。
权利要求书
1.一种地埋式污水处理罐，包括罐体(1)，其特征在于：所述罐体(1)内部呈纺锥形腔体结构，罐体(1)的顶端设有开口，所述开口处密封设置有罐盖(2);
所述罐体(1)的开口处设有回流管(10)，所述回流管(10)贯穿顶盖并伸入至罐体(1)的底部;
所述罐体(1)的上端前后分别设有进水管(11)和出水管(12)，所述进水管(11)贯穿罐体(1)并伸入至罐体(1)的内部，进水管(11)位于罐体(1)的一端呈弯折状并靠近罐体(1)的内壁，同时进水管(11)位于罐体(1)的一端设有出水口和第一溢流口，进水管(11)与罐体(1)的结合部设有第一加固座;所述出水管(12)贯穿罐体(1)并伸入至罐体(1)的内部，同时进水管(11)位于罐体(1)的一端设有进水口和第二溢流口，出水管(12)与罐体(1)的结合部设有第二加固座;
所述罐体(1)底部设有安装架(3)和污泥回流泵(4)，所述污泥回流泵(4)安装在所述安装架(3)内，并且，安装架(3)上正对所述污泥回流泵(4)进水的一端设有滤网(30)，所述污泥回流泵(4)通过软管(40)与所述回流管(10)连接，所述罐体(1)的内壁上设有卡扣(13)，所述软管(40)通过所述卡扣(13)卡接在罐体(1)的内壁上;
所述罐盖(2)的下端固定安装有防水电机(5)，所述防水电机(5)的输出端与转动轴(6)的上端连接，所述转动轴(6)的下端与搅拌器(7)固定连接，所述搅拌器(7)由上向下设有数个搅拌叶(70)，其中每个搅拌叶(70)上均固定连接有软质刷条(71)。
2.据权利要求1所述的一种地埋式污水处理罐，其特征在于：所述罐体(1)的外表面内凹形成安装槽(14)，所述安装槽(14)内设有储液瓶(140)，储液瓶(140)内装有高浓度的除臭剂，储液瓶(140)内设有泵(141)，所述泵(141)与出液管的进口端连接，所述出液管的出口端贯穿罐体(1)并伸入至罐体(1)的内部。
3.据权利要求2所述的一种地埋式污水处理罐，其特征在于：所述储液瓶(140)的外壁上设有进液管(142)，所述进液管(142)储液瓶(140)并伸入至储液瓶(140)的内部。
4.据权利要求3所述的一种地埋式污水处理罐，其特征在于：所述进液管(142)上设有单向阀(143)。

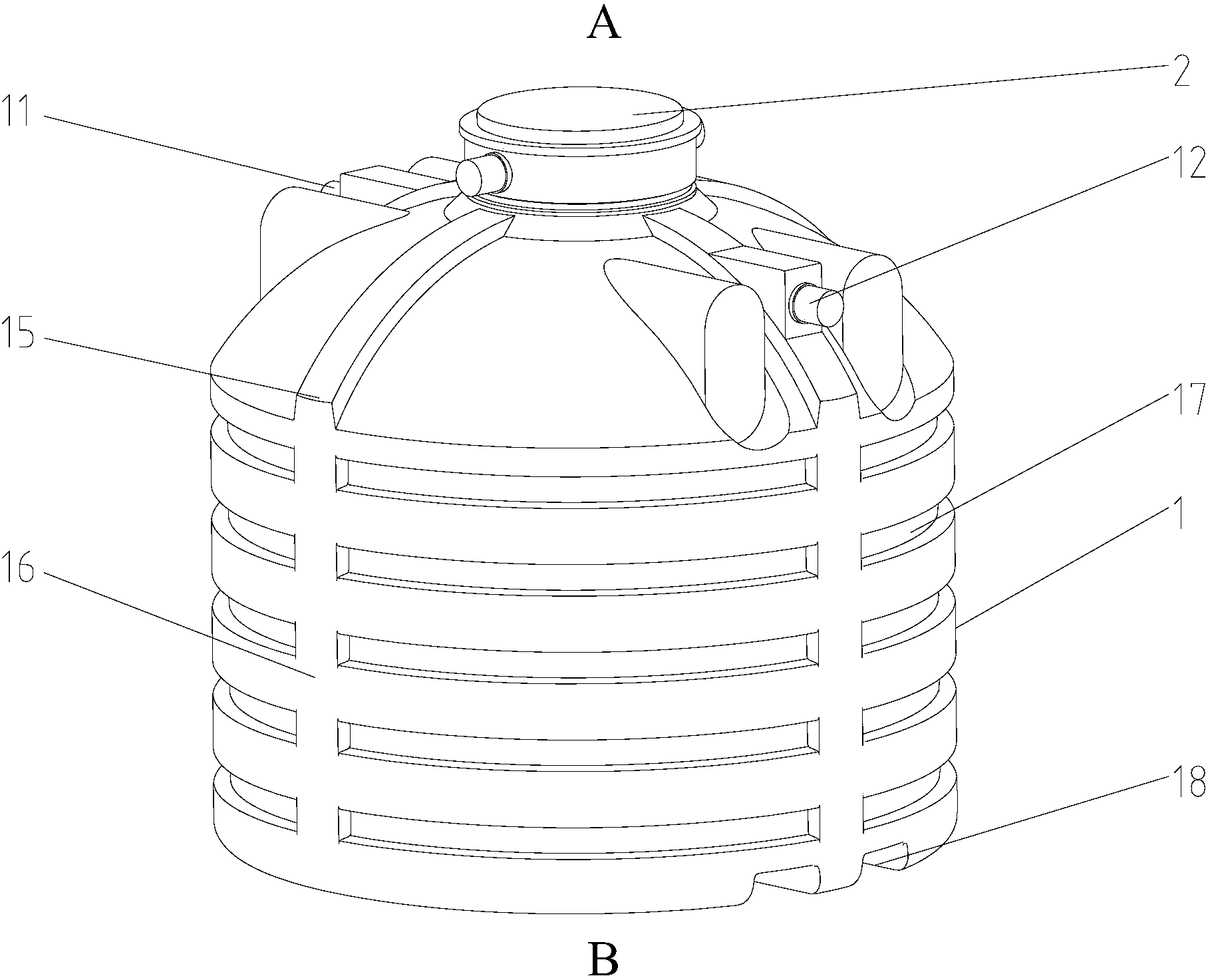

5.据权利要求1所述的一种地埋式污水处理罐，其特征在于：所述罐盖(2)的外表面凸设有数个第一加强筋(15);第一加强筋(15)的一端与罐体(1)的开口处连接，第一加强筋(15)的另一端与罐体(1)的罐身连接，并且，各个第一加强筋(15)沿检查口侧壁周向均布。
6.据权利要求1所述的一种地埋式污水处理罐，其特征在于：所述罐体(1)的外表面凸设有数个竖直的第二加强筋(16)和数个水平的第三加强筋(17)，且第三加强筋(17)与围壁共轴心;各个第二加强筋(16)沿围壁周向均布，各个第三加强筋(17)沿围壁的轴向均布。
7.据权利要求1所述的一种地埋式污水处理罐，其特征在于：所述罐体(1)的下端设有用于让叉车伸入的插槽(18)。
8.据权利要求1所述的一种地埋式污水处理罐，其特征在于：所述卡扣(13)的数量为多个且由上向下设置在罐体(1)的内壁上。
9.据权利要求1所述的一种地埋式污水处理罐，其特征在于：所述罐体(1)的下端设有防滑纹(19)。
10.据权利要求1所述的一种地埋式污水处理罐，其特征在于：所述罐体(1)为聚乙烯罐体。
说明书
一种地埋式污水处理罐
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种地埋式污水处理罐。
背景技术
地埋式污水处理设备罐体目前主要为混凝土、碳钢及玻璃钢三种。其中，1、混凝土罐体，施工时间长，罐体受水体影响;2、碳钢罐体，通常罐体内外做防腐措施，如涂环氧沥青。但不耐腐蚀，尤其埋于地下，在土壤环境下，耐腐蚀性极差。结构表面光滑，需在设备顶部设置吊环，在吊装时，存在风险，同时会造成内部隔板损坏。3、玻璃钢罐体，防腐性能好，但制作工艺不环保，且多数为人工手糊。原料为玻璃纤维、不饱和树脂及固化剂。固化剂、不饱和树脂在制作过程挥发大量的苯乙烯气体，不仅污染环境，更会对人造成极大损害。在使用过程中玻璃纤维会脱落，且不能被周围环境有效降解，对环境造成极大的伤害。另外，以上各种罐体在埋入地下时，其承受压力过大，对罐体本身易造成损坏，使用寿命短。因此有必要设计一个强度大，且耐腐蚀、抗老化、不受水体影响、无污染的地埋式污水处理的罐体。
实用新型内容
针对现有技术的缺陷，本实用新型提供了一种地埋式污水处理罐，该罐体对压力能有效起到分散作用，且具有防腐性能好，抗老化性能好，不受水体影响，对环境无污染。
本实用新型提供了一种地埋式污水处理罐，包括罐体，所述罐体内部呈纺锥形腔体结构，罐体的顶端设有开口，所述开口处密封设置有罐盖，罐体内部呈纺锥形腔体结构有助于污泥沿罐体内壁沉淀至罐体底部，设置罐盖用于防止泥土进入到罐体内。
所述罐体的开口处设有回流管，所述回流管贯穿顶盖并伸入至罐体的底部;设置的回流管用于将水送出，重新进行循环，实现对污水的多次氧化除污。
所述罐体的上端前后分别设有进水管和出水管，所述进水管贯穿罐体并伸入至罐体的内部，进水管位于罐体的一端呈弯折状并靠近罐体的内壁，进水管的弯折端使进水可沿着罐体内壁下流，同时进水管位于罐体的一端设有出水口和第一溢流口，第一溢流口用于减缓进水管的进水量，进水管与罐体的结合部设有第一加固座;所述出水管贯穿罐体并伸入至罐体的内部，同时进水管位于罐体的一端设有进水口和第二溢流口，第二溢流口用于辅助出水管出水，出水管与罐体的结合部设有第二加固座;同时，第一加固座和第二加固座可以分别对进水管和出水管进行支承和保护。
所述罐体底部设有安装架和污泥回流泵，所述污泥回流泵安装在所述安装架内，并且，安装架上正对所述污泥回流泵进水的一端设有滤网，所述污泥回流泵通过软管与所述回流管连接，所述罐体的内壁上设有卡扣，所述软管通过所述卡扣卡接在罐体的内壁上;污泥回流泵用于将污泥从回流管中排出，滤网则用于放置较大的废物(硬纸、纸巾、塑料等)进入到污泥回流泵中，损坏污泥回流泵。
所述罐盖的下端固定安装有防水电机，所述防水电机的输出端与转动轴的上端连接，所述转动轴的下端与搅拌器固定连接，所述搅拌器由上向下设有数个搅拌叶，其中每个搅拌叶上均固定连接有软质刷条;部分污泥由于会沉淀在罐体的内侧壁上，通过开启电机，可以使污泥从新进行沉淀，增大污泥沉淀到罐体底端几率，并且，搅拌叶上的软质刷条可以将污泥刷下。
在上述技术方案中，本实用新型还可以做如下改进。
优选的技术方案，其附加技术特征在于：所述罐体的外表面内凹形成安装槽，所述安装槽内设有储液瓶，储液瓶内装有高浓度的除臭剂，储液瓶内设有泵，所述泵与出液管的进口端连接，所述出液管的出口端贯穿罐体并伸入至罐体的内部;设置的除臭剂用于改变污水的味道，通过开启泵，泵将储液瓶中的除臭剂吸收到罐体中，与罐体中的污水混合，在搅拌器的搅拌下，加速混合，可以有效减少污水的刺鼻性气味。
优选的技术方案，其附加技术特征在于：所述储液瓶的外壁上设有进液管，所述进液管贯穿储液瓶并伸入至储液瓶的内部;当除臭剂使用完时，可以将新的除臭剂通过进液管输送到储液瓶中。
优选的技术方案，其附加技术特征在于：所述进液管上设有单向阀，单向阀用于防止除臭剂逆流。
优选的技术方案，其附加技术特征在于：所述罐盖的外表面凸设有数个第一加强筋;第一加强筋的一端与罐体的开口处连接，第一加强筋的另一端与罐体的罐身连接，并且，各个第一加强筋沿检查口侧壁周向均布，第一加强筋不仅对罐体起到了良好的加固作用，同时在罐体埋入到土地中时，能有效分散周围泥土对罐体的压力，延长使用寿命。
优选的技术方案，其附加技术特征在于：所述罐体的外表面凸设有数个竖直的第二加强筋和数个水平的第三加强筋，且第三加强筋与围壁共轴心;各个第二加强筋沿围壁周向均布，各个第三加强筋沿围壁的轴向均布，第二加强筋和第三加强筋不仅对罐体起到了良好的加固作用，同时在罐体埋入到土地中时，能有效分散周围泥土对罐体的压力，延长使用寿命。
优选的技术方案，其附加技术特征在于：所述罐体的下端设有用于让叉车伸入的插槽，插槽的设置方便了对罐体的移动。
优选的技术方案，其附加技术特征在于：所述卡扣的数量为多个且由上向下设置在罐体的内壁上，卡扣用于卡接住软管，防止软管与搅拌器缠绕在一起，损坏防水电机或者污泥回流泵。
优选的技术方案，其附加技术特征在于：所述罐体的下端设有防滑纹，防滑纹增加了罐体的抓地力。
优选的技术方案，其附加技术特征在于：所述罐体为聚乙烯罐体，聚乙烯具有良好的防腐性能，抗氧化性能和抗老化性能，并且不会对环境造成污染。
本实用新型的有益效果为：本实用新型通过设置罐体，并在罐体内设置污泥回流泵、防水电机和搅拌器，可用于污水的预处理(如沉淀处理)，其采用全地埋式设计，占地面积小，地表面积可重复二次利用种植蔬菜绿化等。本实用新型的罐体为聚乙烯罐体，具有抗老化、防腐蚀、高密度等特点，不易受周围环境和水质的影响，深埋地下无泄漏、损坏隐患，罐体经久耐用，适用年限30年以上。
