申请日2018.04.03
公开(公告)日2019.01.08
IPC分类号C02F9/14; C02F103/30
摘要
本实用新型公开一种基于砂滤反应的染色污水处理设备，其包括染色污水池、厌氧折流板反应池、生物分解池、加药装置、沉淀池、砂滤池和污泥处理池，染色污水池与厌氧折流板反应池通过管道相连，厌氧折流板反应池内部设置粗栅格，生物分解池设置在厌氧折流板反应池的下部，且两者通过管道连接，沉淀池设置在生物分解池的下方，且两者通过管道连接，加药装置与沉淀池通过管道连接，砂滤池通过管道与沉淀池的出水口相连，污泥处理池与沉淀池下部出口相连，砂滤池一侧设置清水出水口。本实用新型的基于砂滤反应的染色污水处理设备，结构紧凑，处理污水效果好，出水水质稳定，且能有效去除处理过程中产生的污泥。
权利要求书
1.一种基于砂滤反应的染色污水处理设备，其特征在于，该设备包括染色污水池(1)、厌氧折流板反应池(3)、生物分解池(4)、加药装置(5)、沉淀池(8)、砂滤池(6)和污泥处理池(9)，所述的染色污水池(1)与所述的厌氧折流板反应池(3)通过管道相连，所述的厌氧折流板反应池(3)内部设置粗栅格(2)，所述的生物分解池(4)设置在所述的厌氧折流板反应池(3)的下部，且两者通过管道连接，所述的沉淀池(8)设置在所述的生物分解池(4)的下方，且两者通过管道连接，所述的加药装置(5)与所述的沉淀池(8)通过管道连接，所述的砂滤池(6)通过管道与所述的沉淀池(8)的出水口相连，所述的污泥处理池(9)与所述的沉淀池(8)下部出口相连，所述的砂滤池(6)一侧设置清水出水口(7)。
2.根据权利要求1所述的基于砂滤反应的染色污水处理设备，其特征在于，所述的污泥处理池(9)通过清水回流管(10)与所述的厌氧折流板反应池(3)相连。
3.根据权利要求1所述的基于砂滤反应的染色污水处理设备，其特征在于，所述的沉淀池(8)的下端出水口设置阀门。
4.根据权利要求1所述的基于砂滤反应的染色污水处理设备，其特征在于，所述的生物分解池(4)、加药装置(5)、砂滤池(6)与所述的沉淀池(8)相连接的管道上都设置有阀门。
5.根据权利要求2所述的基于砂滤反应的染色污水处理设备，其特征在于，所述的厌氧折流板反应池(3)中，所述的染色污水池(1)与所述的厌氧折流板反应池(3)的连接口处于所述的粗栅格(2)上方，所述的清水回流管(10)与所述的厌氧折流板反应池(3)的连接口处于所述的粗栅格(2)下方。
说明书
一种基于砂滤反应的染色污水处理设备
技术领域
本实用新型涉及染色废水处理领域，尤其是一种基于砂滤反应的染色污水处理设备。
背景技术
我国是纺织印染业第一大国，而纺织印染业又是工业废水的排放大户，随着中国工业的发展，废水的排放变成了一个严峻的社会问题，尤其是染色废水，不仅排量巨大，而且污染十分验证，若不加处理直接排放会造成严重的后果。印染废水具有水量大、水质复杂、有机物含量高、可生化性差、碱性大、色度高等特点，直接排放将会造成严重的水环境污染，随着印染业的不断发展，印染废水的排放量也与日俱增，对这些地区水环境造成了严重污染。由此可见，如何处理染色废水，已成为中国十分迫切的问题。由此，设计一种染色污水处理装置，就显得十分重要，中国专利号为ZL201620014371.X，专利名称为一种新型一体化污水处理工艺用活性砂滤装置，公开了一种新型一体化污水处理工艺用活性砂滤装置，该装置结构紧凑，节省化学药剂，节省设备空间，过滤效果好，出水水质稳定。其存在以下缺点：污水处理效果不够好，而且处理之后的处理之后产生的污泥没有进一步处理。
实用新型内容
针对现有技术的不足，本实用新型提出一种基于砂滤反应的染色污水处理设备，该设备对污水处理的效果好，且能有效去除处理过程中产生的污泥。具体技术方案如下：

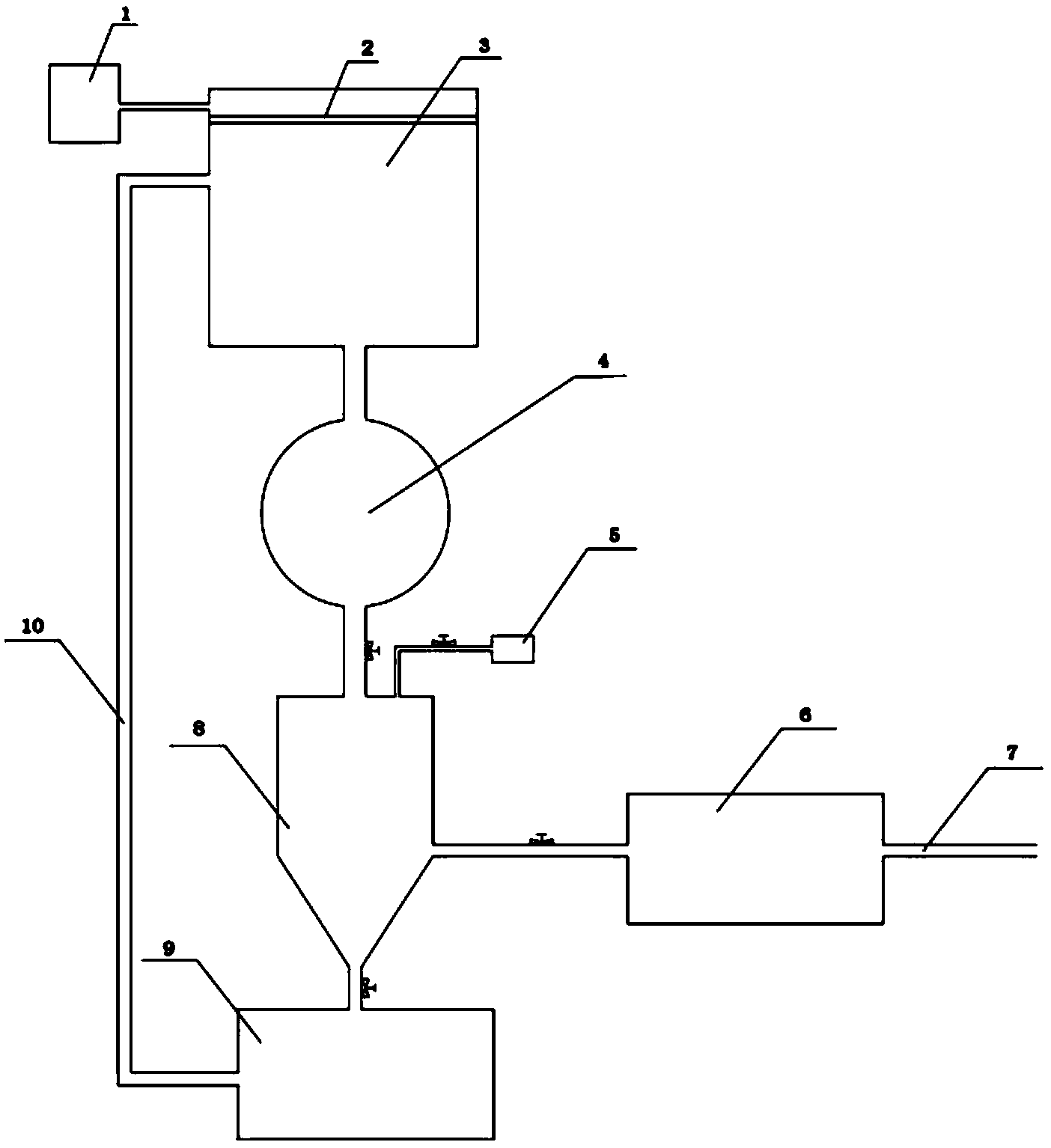

一种基于砂滤反应的染色污水处理设备，其特征在于，该设备包括染色污水池1、厌氧折流板反应池3、生物分解池4、加药装置5、沉淀池8、砂滤池6和污泥处理池9，所述的染色污水池1与所述的厌氧折流板反应池3通过管道相连，所述的厌氧折流板反应池3内部设置粗栅格2，所述的生物分解池4设置在所述的厌氧折流板反应池3的下部，且两者通过管道连接，所述的沉淀池8设置在所述的生物分解池4的下方，且两者通过管道连接，所述的加药装置5与所述的沉淀池8通过管道连接，所述的砂滤池6通过管道与所述的沉淀池8的出水口相连，所述的污泥处理池9与所述的沉淀池8下部出口相连，所述的砂滤池6一侧设置清水出水口7。
进一步地，所述的污泥处理池9通过清水回流管10与所述的厌氧折流板反应池3相连。
进一步地，所述的沉淀池8的下端出水口设置阀门。
进一步地，所述的生物分解池4、加药装置5、砂滤池6与所述的沉淀池8相连接的管道上都设置有阀门。
进一步地，所述的厌氧折流板反应池3中，所述的染色污水池1与所述的厌氧折流板反应池3的连接口处于所述的粗栅格2上方，所述的清水回流管10与所述的厌氧折流板反应池3的连接口处于所述的粗栅格2下方。
与现有技术相比，本实用新型的有益效果如下：
本实用新型的基于砂滤反应的染色污水处理设备，结构紧凑，处理污水效果好，出水水质稳定，且能有效去除处理过程中产生的污泥。
