申请日2018.04.03
公开(公告)日2019.01.08
IPC分类号C02F9/10
摘要
本实用新型公开了一种新型多功能污水处理站，包括污水处理屋、污水处理器、自动软水器、电加热蒸汽发生器和消毒箱，所述污水处理屋顶部具有屋顶，所述污水处理屋内一侧设有污水处理器，且污水处理器顶部通过螺栓安装污水入水管，所述污水处理器一侧通过螺杆安装液压表，且液压表工作端位于污水处理器内，所述污水处理器一侧设有自动软水器，且自动软水器一端具有液位传感器，所述自动软水器底部设有自动软水器底座，所述自动软水器一侧设有消毒箱，且消毒箱内顶部通过连接杆安装过滤网。该种新型多功能污水处理站功能强大，设计科学，操作方便，稳定性好，可靠性高，适合广泛推广。
权利要求书

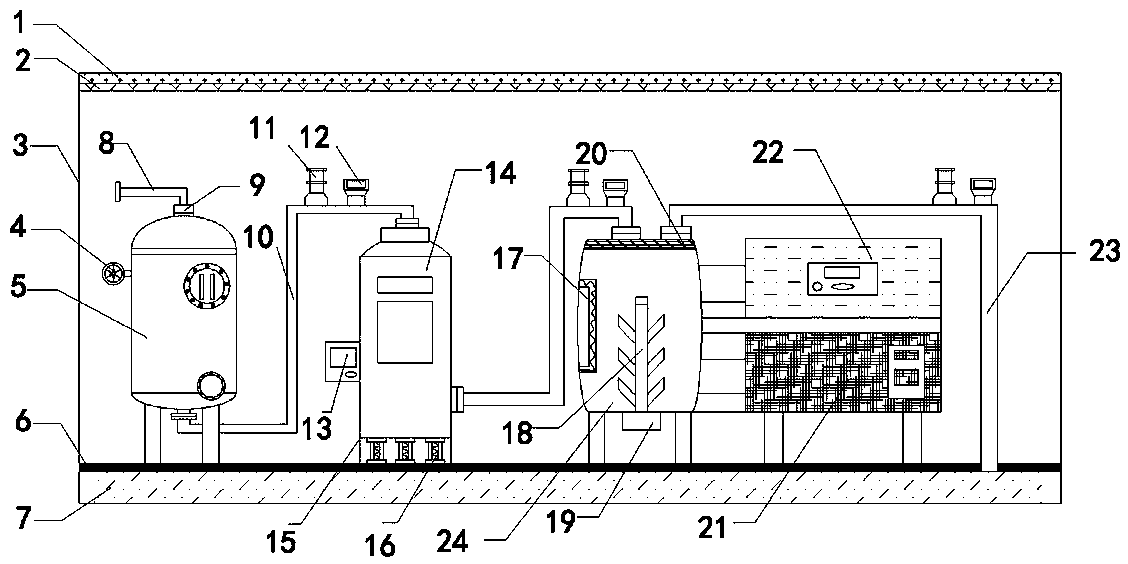

1.一种新型多功能污水处理站，包括污水处理屋(3)、污水处理器(5)、自动软水器(14)、电加热蒸汽发生器(22)和消毒箱(24)，其特征在于：所述污水处理屋(3)顶部具有屋顶(2)，所述污水处理屋(3)内一侧设有污水处理器(5)，且污水处理器(5)顶部通过螺栓安装污水入水管(8)，所述污水处理器(5)一侧通过螺杆安装液压表(4)，且液压表(4)工作端位于污水处理器(5)内，所述污水处理器(5)一侧设有自动软水器(14)，且自动软水器(14)一端具有液位传感器(13)，所述自动软水器(14)底部设有自动软水器底座(15)，所述自动软水器(14)一侧设有消毒箱(24)，且消毒箱(24)内顶部通过连接杆安装过滤网(20)，所述消毒箱(24)内一侧通过固定架安装发热电阻丝(17)，所述消毒箱(24)内底部通过安置架安装搅拌杆(18)，所述消毒箱(24)底部通过安装座安装搅拌电机(19)，所述消毒箱(24)一侧通过输汽管安装电加热蒸汽发生器(22)，且电加热蒸汽发生器(22)底部通过连接管安装臭氧发生器(21)，所述消毒箱(24)顶部一侧连接净水管(23)，所述污水处理器(5)、自动软水器(14)和消毒箱(24)之间通过输送管(10)相连，且输送管(10)与净水管(23)顶部均通过连接座安装压力泵(11)，所述压力泵(11)一侧设有流速测量仪(12)，且流速测量仪(12)工作端位于压力泵(11)内，所述污水处理屋(3)底部设有地面(6)，且地面(6)底部设有地下水管(7)，所述净水管(23)一端与地下水管(7)相连。
2.根据权利要求1所述的一种新型多功能污水处理站，其特征在于：所述搅拌杆(18)一端与搅拌电机(19)转动端相连。
3.根据权利要求1所述的一种新型多功能污水处理站，其特征在于：所述自动软水器底座(15)内通过安置架安装气垫减震器(16)。
4.根据权利要求1所述的一种新型多功能污水处理站，其特征在于：所述屋顶(2)顶部设有防水涂层(1)。
5.根据权利要求1所述的一种新型多功能污水处理站，其特征在于：所述污水入水管(8)、输送管(10)和净水管(23)的连接处均通过高强螺栓安装电磁阀(9)。
说明书
一种新型多功能污水处理站
技术领域
本实用新型涉及一种污水处理站，特别涉及一种新型多功能污水处理站。
背景技术
随着人们生活水平的提高，环保的意识也越来越强，污水处理也因此越来越受关注。
目前，现有的污水处理站仅局限于对污水的处理，处理后的消毒、净化、排放等问题没有很好的规划，污水处理站的结构单一，功能性不足。为此，我们提出一种新型多功能污水处理站。
发明内容
本实用新型的主要目的在于提供一种新型多功能污水处理站，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种新型多功能污水处理站，包括污水处理屋、污水处理器、自动软水器、电加热蒸汽发生器和消毒箱，所述污水处理屋顶部具有屋顶，所述污水处理屋内一侧设有污水处理器，且污水处理器顶部通过螺栓安装污水入水管，所述污水处理器一侧通过螺杆安装液压表，且液压表工作端位于污水处理器内，所述污水处理器一侧设有自动软水器，且自动软水器一端具有液位传感器，所述自动软水器底部设有自动软水器底座，所述自动软水器一侧设有消毒箱，且消毒箱内顶部通过连接杆安装过滤网，所述消毒箱内一侧通过固定架安装发热电阻丝，所述消毒箱内底部通过安置架安装搅拌杆，所述消毒箱底部通过安装座安装搅拌电机，所述消毒箱一侧通过输汽管安装电加热蒸汽发生器，且电加热蒸汽发生器底部通过连接管安装臭氧发生器，所述消毒箱顶部一侧连接净水管，所述污水处理器、自动软水器和消毒箱之间通过输送管相连，且输送管与净水管顶部均通过连接座安装压力泵，所述压力泵一侧设有流速测量仪，且流速测量仪工作端位于压力泵内，所述污水处理屋底部设有地面，且地面底部设有地下水管，所述净水管一端与地下水管相连。
进一步地，所述搅拌杆一端与搅拌电机转动端相连。
进一步地，所述自动软水器底座内通过安置架安装气垫减震器。
进一步地，所述屋顶顶部设有防水涂层。
进一步地，所述污水入水管、输送管和净水管的连接处均通过高强螺栓安装电磁阀。
与现有技术相比，本实用新型具有如下有益效果：
一种新型多功能污水处理站，通过防水涂层的设置，可以起到很好的防水作用，密闭空间，也可以保持室内温度相对恒温，通过液压表的设置，可以很好的了解污水处理器内部的水压情况，工作人员可以根据水压情况调整污水入水管入水，通过污水处理器的设置，可以将污水很好的进行初步处理，通过电磁阀的设置，起到了很好的闭合作用，通过压力泵和流速测量仪电性相连的设置，当水流流速过高时，压力泵回停止工作，通过液位传感器的设置，可以便于工作人员连接自动软水器内的水位情况，通过自动软水器的设置，可以将污染的污水软化，便于后期的消毒净化，通过发热电阻丝的设置，可以给消毒箱内部的液体加热，通过过滤网的设置，可以起到很好的过滤作用，防止软水分离出的钙化合物进入消毒箱，通过臭氧发生器和电加热蒸汽发生器的设置，达到了深层消毒净化的作用。
