申请日2018.04.03
公开(公告)日2019.01.08
IPC分类号C02F9/02; B01D21/06; B01D21/24; B01D21/32
摘要

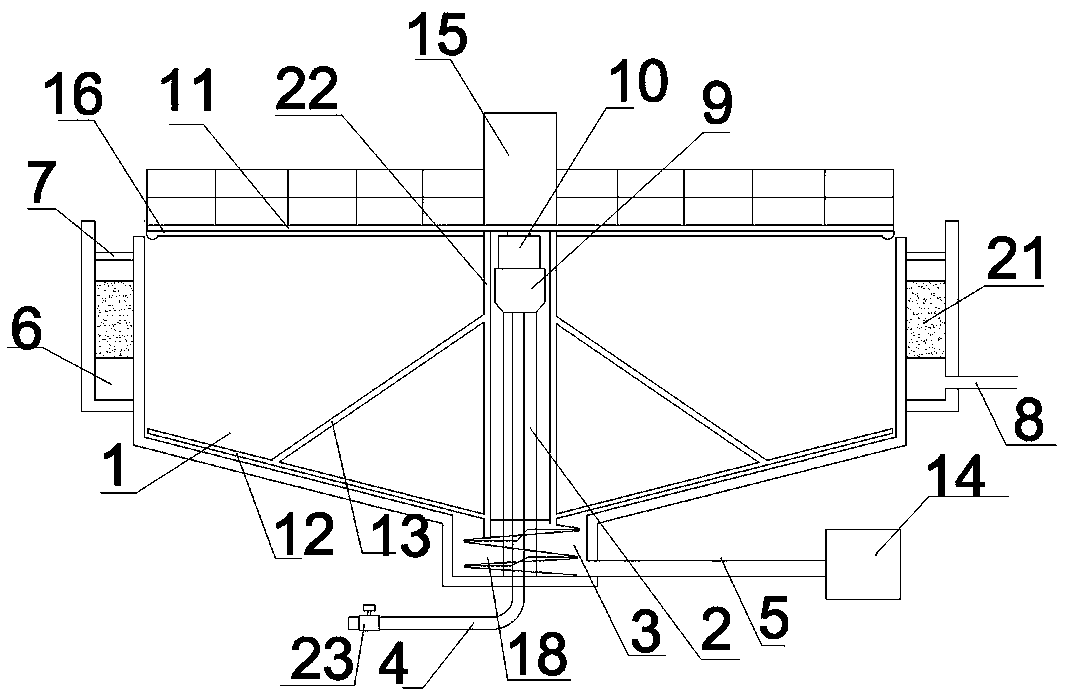

本实用新型公开了一种用于污水处理厂的污泥池，包括污泥池、桥梁和空心立柱，所述污泥池底部设置有聚泥槽且聚泥槽一侧设置有排泥管，所述排泥管一端设置有排泥泵，所述污泥池内部设置有空心立柱，所述空心立柱顶部设置有导流筒且导流筒底部连接进水管，所述进水管位于空心立柱内部，所述导流筒顶部设置有电机且电机输出轴连接桥梁的底部，所述桥梁底部设置有长连接杆且长连接杆一侧通过短连接杆连接刮泥板一侧，所述刮泥板一端固定于长连接杆一侧，所述长连接杆底部设置有螺旋排泥器，所述桥梁顶部设置有电控柜。本实用新型沉淀效果好，日处理量大，对水体搅动小，有利于悬浮物的去除。
权利要求书
1.一种用于污水处理厂的污泥池，包括污泥池(1)、桥梁(11)和空心立柱(2)，其特征在于：所述污泥池(1)底部设置有聚泥槽(3)且聚泥槽(3)一侧设置有排泥管(5)，所述排泥管(5)一端设置有排泥泵(14)，所述污泥池(1)内部设置有空心立柱(2)，所述空心立柱(2)顶部设置有导流筒(9)且导流筒(9)底部连接进水管(4)，所述进水管(4)位于空心立柱(2)内部，所述导流筒(9)顶部设置有电机(10)且电机(10)输出轴连接桥梁(11)的底部，所述桥梁(11)底部设置有长连接杆(22)且长连接杆(22)一侧通过短连接杆(13)连接刮泥板(12)一侧，所述刮泥板(12)一端固定于长连接杆(22)一侧，所述长连接杆(22)底部设置有螺旋排泥器(18)，所述桥梁(11)顶部设置有电控柜(15)，所述电控柜内部设置有MLSS仪(20)且MLSS仪(20)的工作端位于污泥池内部，所述MLSS仪(20)一侧设置有电机控制器(17)且MLSS仪(20)底部设置有时间继电器(19)，所述电机控制器(17)和时间继电器(19)与电机(10)电性相连，所述污泥池(1)外围设置有出水槽(6)，所述出水槽(6)一侧设置有出水管(8)且出水槽(6)内部设置有活性炭过滤器(21)。
2.根据权利要求1所述的一种用于污水处理厂的污泥池，其特征在于：所述进水管(4)上设置有水流量计(23)。
3.根据权利要求1所述的一种用于污水处理厂的污泥池，其特征在于：所述出水槽(6)内部设置有过滤网(7)。
4.根据权利要求1所述的一种用于污水处理厂的污泥池，其特征在于：所述桥梁(11)底部设置有浮渣刮板(16)。
说明书
一种用于污水处理厂的污泥池
技术领域
本实用新型涉及一种污泥池，特别涉及一种用于污水处理厂的污泥池。
背景技术
污水厂的污泥池主要用于分离水中颗粒细小的污泥，现有污泥池对水搅动大使污泥池中的水和泥重新混合在一起，分离效果差，日分离量小。为此，我们提出一种用于污水处理厂的污泥池。
发明内容
本实用新型的主要目的在于提供一种用于污水处理厂的污泥池，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种用于污水处理厂的污泥池，包括污泥池、桥梁和空心立柱，所述污泥池底部设置有聚泥槽且聚泥槽一侧设置有排泥管，所述排泥管一端设置有排泥泵，所述污泥池内部设置有空心立柱，所述空心立柱顶部设置有导流筒且导流筒底部连接进水管，所述进水管位于空心立柱内部，所述导流筒顶部设置有电机且电机输出轴连接桥梁的底部，所述桥梁底部设置有长连接杆且长连接杆一侧通过短连接杆连接刮泥板一侧，所述刮泥板一端固定于长连接杆一侧，所述长连接杆底部设置有螺旋排泥器，所述桥梁顶部设置有电控柜，所述电控柜内部设置有MLSS仪且MLSS仪的工作端位于污泥池内部，所述MLSS仪一侧设置有电机控制器且MLSS仪底部设置有时间继电器，所述电机控制器和时间继电器与电机电性相连，所述污泥池外围设置有出水槽，所述出水槽一侧设置有出水管且出水槽内部设置有活性炭过滤器。
进一步地，所述进水管上设置有水流量计。
进一步地，所述出水槽内部设置有过滤网。
进一步地，所述桥梁底部设置有浮渣刮板。
与现有技术相比，本实用新型具有如下有益效果：该种用于污水处理厂的污泥池，通过设置空心立柱，进水管通过空心立柱内部连接导流筒，水从导流筒流出，不会对污泥池内部的水产生太大波动，通过设置刮泥板，电机运行时通过连接杆带动刮泥板工作，可把污泥池底部沉淀下来的污泥刮到聚泥槽内，通过设置螺旋排泥器，螺旋排泥器工作时可把聚泥槽内的污泥螺旋挤压到排泥管内，配合排泥泵一起使用，排泥效果突出，通过设置MLSS仪(普律玛仪器有限公司生产)，可以测量污泥池内部污泥浓度，通过设置时间继电器，调节时间继电器控制排泥泵定时工作，当污泥池内部污泥沉淀到一定厚度时，排泥泵自动工作，给污泥池内部进行排泥，防止污泥过多影响刮泥板和电机正常工作，通过设置电机控制器，电机控制器控制电机转速，防止刮泥时电机运转过快，搅动起污泥池内部的水和污泥，影响清污效果，当电机或电控柜出现故障时，可通过桥梁到达电机和电控柜所在位置，通过设置活性炭过滤器，能对污泥池内部经过沉淀的水进一步过滤，使排出去的水更干净。
