申请日2018.04.02
公开(公告)日2018.09.28
IPC分类号C02F1/52; C02F1/00
摘要
本发明公开了一种上下罐体分离的利用定量明矾进行污水处理的装置，包括外壳模块、上罐体模块、下罐体模块、挡板和传动模块，所述外壳模块内部底端设置有挡板，所述挡板上端设置有传动模块，所述传动模块上安装有下罐体模块，所述外壳模块内部右侧与下罐体模块对应位置设置有上罐体模块。本发明提出了一种上下罐体分离的利用定量明矾进行污水处理的装置，通过一个上罐体与四个下罐体配合，保证持续不断地进行污水处理过程，且自动可以将处理后的污水与污泥相分离，分别置于储水池和储泥池，且可以自动控制投入明矾的量，便于进行清洁操作。
权利要求书

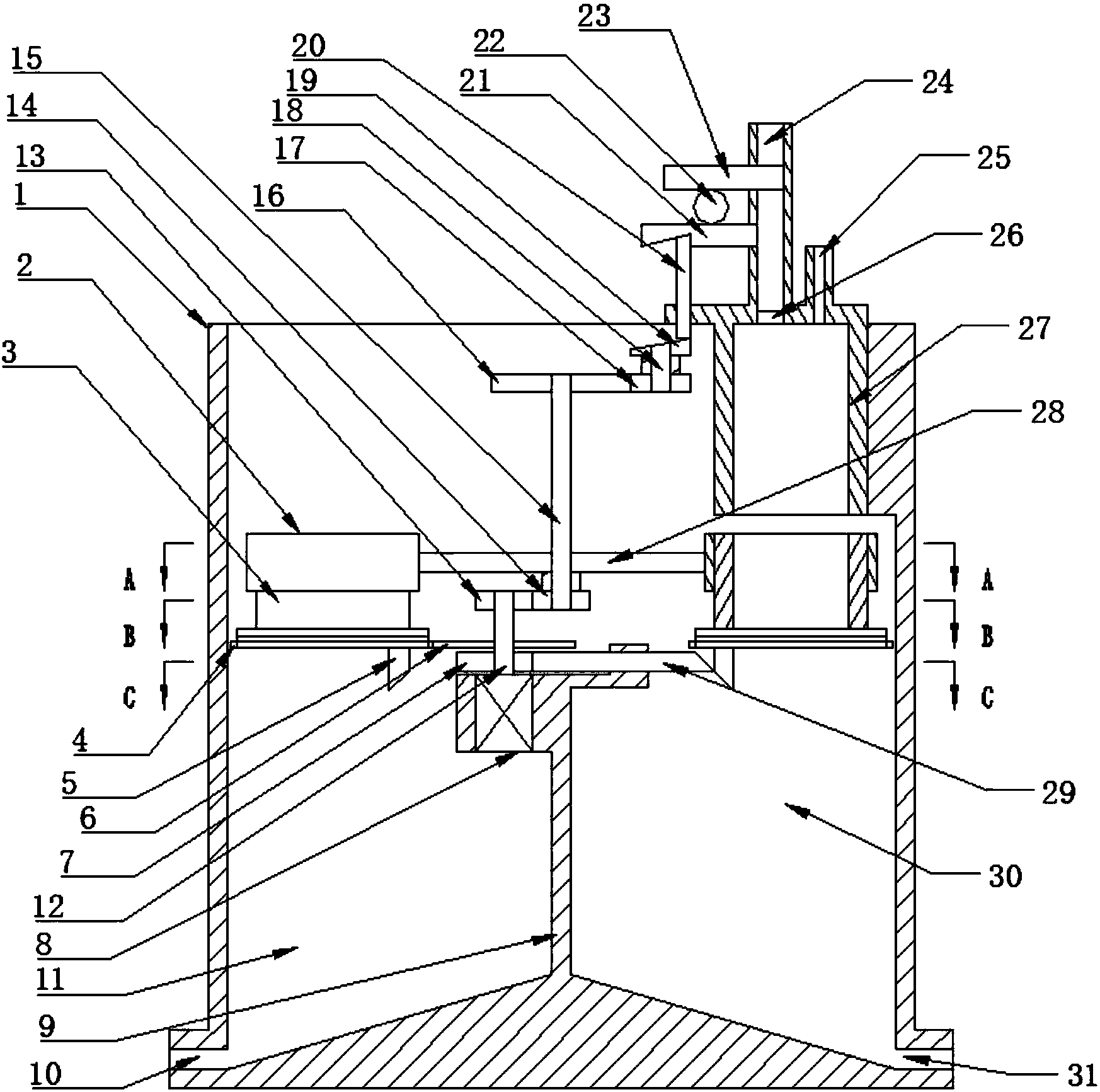

1.一种上下罐体分离的利用定量明矾进行污水处理的装置，包括外壳模块、上罐体模块、下罐体模块、挡板(9)和传动模块，其特征在于：所述外壳模块内部底端设置有挡板(9)，所述挡板(9)上端设置有传动模块，所述传动模块上安装有下罐体模块，所述外壳模块内部右侧与下罐体模块对应位置设置有上罐体模块。
2.根据权利要求1所述上下罐体分离的利用定量明矾进行污水处理的装置，其特征在于：所述外壳模块包括外壳(1)、储水池(30)、储泥池(11)、排泥口(10)和放水口(31)，所述外壳(1)内侧底部中心位置设置有挡板(9)，所述挡板(9)与外壳(1)之间构成两个腔体，所述左侧腔体为储泥池(11)，所述储泥池(11)左侧下部设置有排泥口(10)，所述右侧腔体为储水池(30)，所述储水池(30)右侧下部设置有放水口(31)。
3.根据权利要求1所述上下罐体分离的利用定量明矾进行污水处理的装置，其特征在于：所述上罐体模块包括明矾投放口(24)、进水口(25)、电磁开关(26)和上罐体(27)，所述上罐体(27)一侧固定连接外壳(1)，所述上罐体(27)上端右侧设置有进水口(25)，所述上罐体(27)上端左侧设置有明矾投放口(24)，所述明矾投放口(24)内侧下部设置有电磁开关(26)。
4.根据权利要求1所述上下罐体分离的利用定量明矾进行污水处理的装置，其特征在于：所述下罐体模块由四个下罐体(3)、齿轮(6)和斜块(5)三部分组成。
5.根据权利要求4所述上下罐体分离的利用定量明矾进行污水处理的装置，其特征在于：所述下罐体(3)包括罐身(301)、上转盘(302)、滑块(303)和下转盘(304)，所述罐身(301)上端滑动连接传动模块，所述罐身(301)下端设置有上转盘(302)，所述上转盘(302)下端设置有下转盘(304)，所述上转盘(302)与下转盘(304)之间设置有多个滑块(303)，所述下转盘(304)外圈套设有齿轮(6)，所述下转盘(304)下端设置有斜块(5)。
6.根据权利要求1所述上下罐体分离的利用定量明矾进行污水处理的装置，其特征在于：所述传动模块由下传动模块、传动轴(15)和上传动模块三部分组成。
7.根据权利要求5或6所述上下罐体分离的利用定量明矾进行污水处理的装置，其特征在于：所述下传动模块包括滑动支架(2)、拨盘(13)、电机轴(12)、不完全齿轮(4)、第一凸轮(7)、电机(8)、十字转盘(28)、传动轴(15)、槽轮(14)和斜面推杆
(29)，所述电机(8)固定连接在挡板(9)上部内侧，所述电机(8)上端通过电机轴(12)由上至下分别固定连接有拨盘(13)、不完全齿轮(4)和第一凸轮(7)，所述第一凸轮右侧连接斜面推杆(29)，所述斜面推杆(29)在挡板(9)上部孔洞内左右横向移动，所述斜面推杆(29)与斜块(5)滑动连接，所述不完全齿轮(4)啮合连接齿轮(6)，所述拨盘(13)通过滑槽与槽轮(14)连接，所述槽轮(14)连接传动轴(15)，所述传动轴(15)上在槽轮(14)的上方设置有十字转盘(28)，所述十字转盘(28)与下罐体(3)对应设置有四个滑动支架(2)，所述滑动支架(2)内滑动连接下罐体(3)。
8.根据权利要求2或7所述上下罐体分离的利用定量明矾进行污水处理的装置，其特征在于：所述传动轴(15)上端设置有上传动模块，所述上传动模块包括传动齿轮二(16)、传动齿轮一(17)、凸轮轴(18)、第二凸轮(19)、推杆三(20)、推杆二(21)、推杆齿轮(22)和推杆一(23)，所述传动齿轮二(16)安装在传动轴(15)上端，所述传动齿轮二(16)的一端啮合连接传动齿轮一(17)，所述传动齿轮一(17)上设置有凸轮轴(18)，所述凸轮轴(18)上部设置有第二凸轮(19)，所述第二凸轮(19)上端设置有推杆三(20)，所述推杆三(20)上端贯穿上罐体(27)侧壁且通过斜面与推杆二(21)滑动连接，所述推杆二(21)上表面和推杆一(23)下表面均设置有齿，所述推杆二(21)和推杆一(23)之间设置有推杆齿轮(22)，所述推杆二(21)和推杆一(23)的右端通过滑槽在明矾投放口(24)内左右滑动。
说明书
一种上下罐体分离的利用定量明矾进行污水处理的装置
技术领域
本发明涉及污水处理装置领域，特别提供了一种上下罐体分离的利用定量明矾进行污水处理的装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但传统污水处理装置难以有效率地处理沉积的污泥，需要定期停机对污泥池进行清污泥处理，且污泥与处理后的污水混合在一起，不易进行分离操作。因此，如何对市场上的污水处理装置进行改进，使其克服上述缺点，是本领域技术人员亟待解决的一个问题。
发明内容
本发明的目的在于提供一种上下罐体分离的利用定量明矾进行污水处理的装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种上下罐体分离的利用定量明矾进行污水处理的装置，包括外壳模块、上罐体模块、下罐体模块、挡板和传动模块，所述外壳模块内部底端设置有挡板，所述挡板上端设置有传动模块，所述传动模块上安装有下罐体模块，所述外壳模块内部右侧与下罐体模块对应位置设置有上罐体模块。
作为改进：所述外壳模块包括外壳、储水池、储泥池、排泥口和放水口，所述外壳内侧底部中心位置设置有挡板，所述挡板与外壳之间构成两个腔体，所述左侧腔体为储泥池，所述储泥池左侧下部设置有排泥口，所述右侧腔体为储水池，所述储水池右侧下部设置有放水口。
作为进一步改进：所述上罐体模块包括明矾投放口、进水口、电磁开关和上罐体，所述上罐体一侧固定连接外壳，所述上罐体上端右侧设置有进水口，所述上罐体上端左侧设置有明矾投放口，所述明矾投放口内侧下部设置有电磁开关。
作为进一步改进：所述下罐体模块由四个下罐体、齿轮和斜块三部分组成。
作为进一步改进：所述下罐体包括罐身、上转盘、滑块和下转盘，所述罐身上端滑动连接传动模块，所述罐身下端设置有上转盘，所述上转盘下端设置有下转盘，所述上转盘与下转盘之间设置有多个滑块，所述下转盘外圈套设有齿轮，所述下转盘下端设置有斜块。
作为进一步改进：所述传动模块由下传动模块、传动轴和上传动模块三部分组成。
作为进一步改进：所述下传动模块包括滑动支架、拨盘、电机轴、不完全齿轮、第一凸轮、电机、十字转盘、传动轴、槽轮和斜面推杆，所述电机固定连接在挡板上部内侧，所述电机上端通过电机轴由上至下分别固定连接有拨盘、不完全齿轮和第一凸轮，所述第一凸轮右侧连接斜面推杆，所述斜面推杆在挡板上部孔洞内左右横向移动，所述斜面推杆与斜块滑动连接，所述不完全齿轮啮合连接齿轮，所述拨盘通过滑槽与槽轮连接，所述槽轮连接传动轴，所述传动轴上在槽轮的上方设置有十字转盘，所述十字转盘与下罐体对应设置有四个滑动支架，所述滑动支架内滑动连接下罐体。
作为进一步改进：所述传动轴上端设置有上传动模块，所述上传动模块包括传动齿轮二、传动齿轮一、凸轮轴、第二凸轮、推杆三、推杆二、推杆齿轮和推杆一，所述传动齿轮二安装在传动轴上端，所述传动齿轮二的一端啮合连接传动齿轮一，所述传动齿轮一上设置有凸轮轴，所述凸轮轴上部设置有第二凸轮，所述第二凸轮上端设置有推杆三，所述推杆三上端贯穿上罐体侧壁且通过斜面与推杆二滑动连接，所述推杆二上表面和推杆一下表面均设置有齿，所述推杆二和推杆一之间设置有推杆齿轮，所述推杆二和推杆一的右端通过滑槽在明矾投放口内左右滑动。
与现有技术相比，本发明的优点在于：
本发明提出了一种上下罐体分离的利用定量明矾进行污水处理的装置，通过一个上罐体与四个下罐体配合，保证持续不断地进行污水处理过程，且自动可以将处理后的污水与污泥相分离，分别置于储水池和储泥池，且可以自动控制投入明矾的量，便于进行清洁操作。
