申请日2018.04.02
公开(公告)日2018.12.04
IPC分类号C02F9/04
摘要
本实用新型公开了一种锅炉补给水处理系统，包括污水池，其特征在于：污水池设有污水进水口和污水出水口，污水池通过污水管连接污水沉淀池，污水沉淀池通过排水管连接净化装置，净化装置内部设有挡水墙，挡水墙中部设有一级净化器，挡水墙右侧横向设有二级净化器，净化装置通过给水管连接给水池，净化装置与所述的给水池之间设有三级净化器，给水池通过给水管连接到水泵，水泵通过给水管对锅炉供水。本实用新型通过对生产生活用的污水进行了处理净化，得到高质量的净水，可以减少炉管的腐蚀、结垢、积盐，保证锅炉的正常运行，对于机组经济、安全运行意义重大，并且节约水资源，保护环境。
权利要求书
1.一种锅炉补给水处理系统，包括污水池，其特征在于：所述污水池设有污水进水口和污水出水口，所述污水池通过污水管连接污水沉淀池，所述污水沉淀池通过排水管连接净化装置，所述净化装置内部设有挡水墙，所述挡水墙中部设有一级净化器，所述挡水墙右侧横向设有二级净化器，所述净化装置通过给水管连接给水池，所述净化装置与所述的给水池之间设有三级净化器，所述给水池通过给水管连接到水泵，所述水泵通过给水管对锅炉供水。
2.根据权利要求1所述的一种锅炉补给水处理系统，其特征在于：沉淀池包括进水区、沉淀区、污泥区和出水区四个部分。
3.根据权利要求2所述的一种锅炉补给水处理系统，其特征在于：所述进水区包括进水管、进水孔和穿孔墙。
4.根据权利要求2所述的一种锅炉补给水处理系统，其特征在于：所述的污泥区底面设有排泥口。
5.根据权利要求1所述的一种锅炉补给水处理系统，其特征在于：所述一级净化器为多介质过滤器。
6.根据权利要求1所述的一种锅炉补给水处理系统，其特征在于：所述二级净化器为活性炭过滤器。
7.根据权利要求1所述的一种锅炉补给水处理系统，其特征在于：所述三级净化装置设有反渗透器。
说明书
一种锅炉补给水处理系统
技术领域
本实用新型属于锅炉水处理技术领域，具体涉及一种锅炉补给水处理系统。
背景技术
随着水资源的日益紧缺和工业生产用水量的日益增大，工业用水处理技术一直是重点研究方向，近年来有很多水处理技术问世，常见如微生物处理法、膜技术处理法、反渗透处理法、离子交换处理等。在现有水处理技术发展的基础上，寻找到一种组合处理工艺，能够符合当地水质情况以及企业用水需求，得到符合条件的工业用水，是一个值得探讨的课题。
火力发电或石化、化肥企业的蒸汽的生产工艺中，需要使用锅炉进行热量交换，进而需要对锅炉给水做大量处理，以保证锅炉水汽品质，减少炉管的腐蚀、结垢、积盐，保证锅炉的正常运行，对于机组经济、安全运行意义重大。
实用新型内容
本实用新型的主要目的在于提供一种锅炉补给水处理系统，原理和效果，本实用新型装置通过将水槽支撑腿上可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：一种锅炉补给水处理系统，包括污水池，其特征在于：所述污水池设有污水进水口和污水出水口，所述污水池通过污水管连接污水沉淀池，所述污水沉淀池通过排水管连接净化装置，所述净化装置内部设有挡水墙，所述挡水墙中部设有一级净化器，所述挡水墙右侧横向设有二级净化器，所述净化装置通过给水管连接给水池，所述净化装置与所述的给水池之间设有三级净化器，所述给水池通过给水管连接到水泵，水泵通过给水管对锅炉供水。
优选的，沉淀池包括进水区、沉淀区、污泥区和出水区四个部分。进水区和出水区的作用是使水流均匀地流过沉淀池，避免短流和减少紊流对沉淀产牛的不利影响，同时减少死水区、提高沉淀池的容积利用率;沉淀区即沉淀池的工作区，用以可沉淀颗粒与废水分离的区域;污泥区是污泥贮存、浓缩和排出的区域;缓冲区则是分隔沉淀区和污泥区的水层区域，保证已经沉淀的颗粒不因水流搅动而再行浮起。
优选的，进水区包括进水口，进水管，穿水墙。
优选的，所述的污泥区底面设有排泥口。
优选的，一级净化器为多介质过滤器，采用多次过滤层的过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上的物质，保证设备的产水质量，延长设备的使用寿命。
优选的，二级净化器为活性炭过滤器，活性炭不但可吸附电解质离子，还可进行离子交换吸附。经活性炭吸附还可使高锰酸钾耗氧量由15mg/L降至2～7mg/L，此外，由于吸附作用使表面被吸附复制的浓度增加，因而还起到催化作用、去除水中的色素、异味、大量生化有机物、降低水的余氯值及农药污染物和除去水中的三卤化物以及其它的污染物。
优选的，三级净化装置设有反渗透装置，反渗透装置是用足够的压力使溶液中的溶剂通过反渗透膜而分离出来，反渗透法能适应各类含盐量的水，尤其是在高含盐量的水处理工程中，能获得很好的技术经济效益。

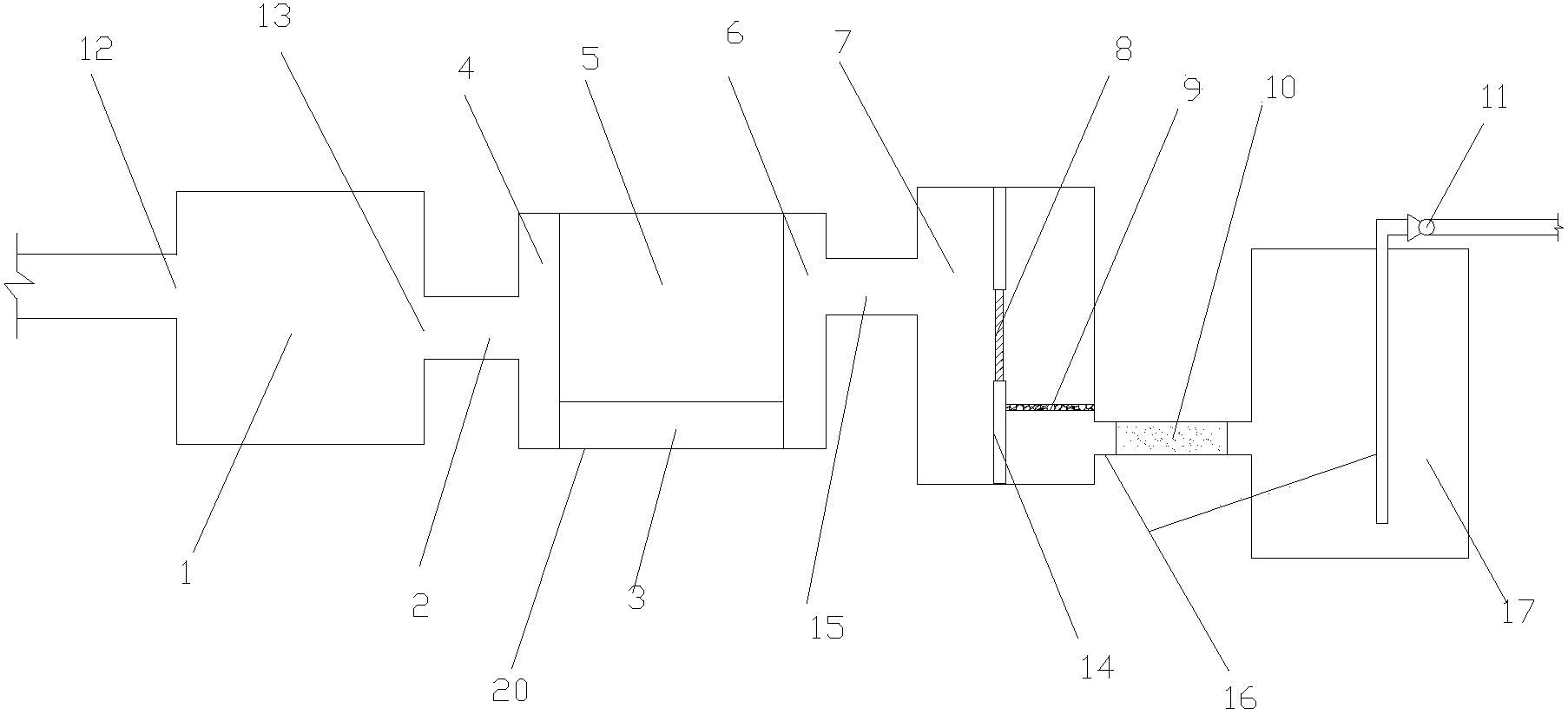

本实用新型的工作原理是：生产生活用的污水收集到污水池中，污水池中的污水通过沉淀池对污水进行液固分离，分离过得污水通过净化装置净化，分为一级净化，二级净化，三级净化，最后流入到给水池中，通过水泵供锅炉用水，实现生产用水再次循环使用的目的。
本实用新型产生的有益效果是：
1)、对生产污水直接进行处理，实现了就地净化就地使用的便利，节约了水资源，缓解了工业用水的压力。
2)、本实用系统得到高质量的净水，可以减少炉管的腐蚀、结垢、积盐，保证锅炉的正常运行，对于机组经济、安全运行意义重大。
