申请日2018.04.02
公开(公告)日2018.12.04
IPC分类号B01F7/00; C02F1/66; C02F103/18
摘要
本实用新型公开了一种脱硫废水中和箱搅拌器，包括搅拌电机，搅拌电机下端安装有搅拌减速器，搅拌减速器下端连接有安装板，安装板下端连接有连接轴，连接轴上端外周套有密封胶片，连接轴下端连接有搅拌轴，连接轴外侧套设有第二密封件，为了将固体药品在中和箱中溶解的更迅速和彻底，将原来单层的搅拌器设计改为多层设计，增加中和箱中废水和石灰溶液的溶解能力;安装板和连接轴之间通过密封胶片密封连接，保证了连接轴下端搅拌轴工作时废水不会沾染至搅拌电机和搅拌减速器上，通过第二密封件、第三密封件以及连接两者的螺栓，实现搅拌轴的及时更换功能，在搅拌轴损坏时，可及时对其进行替换而不用替换整个搅拌器，节约成本。
权利要求书

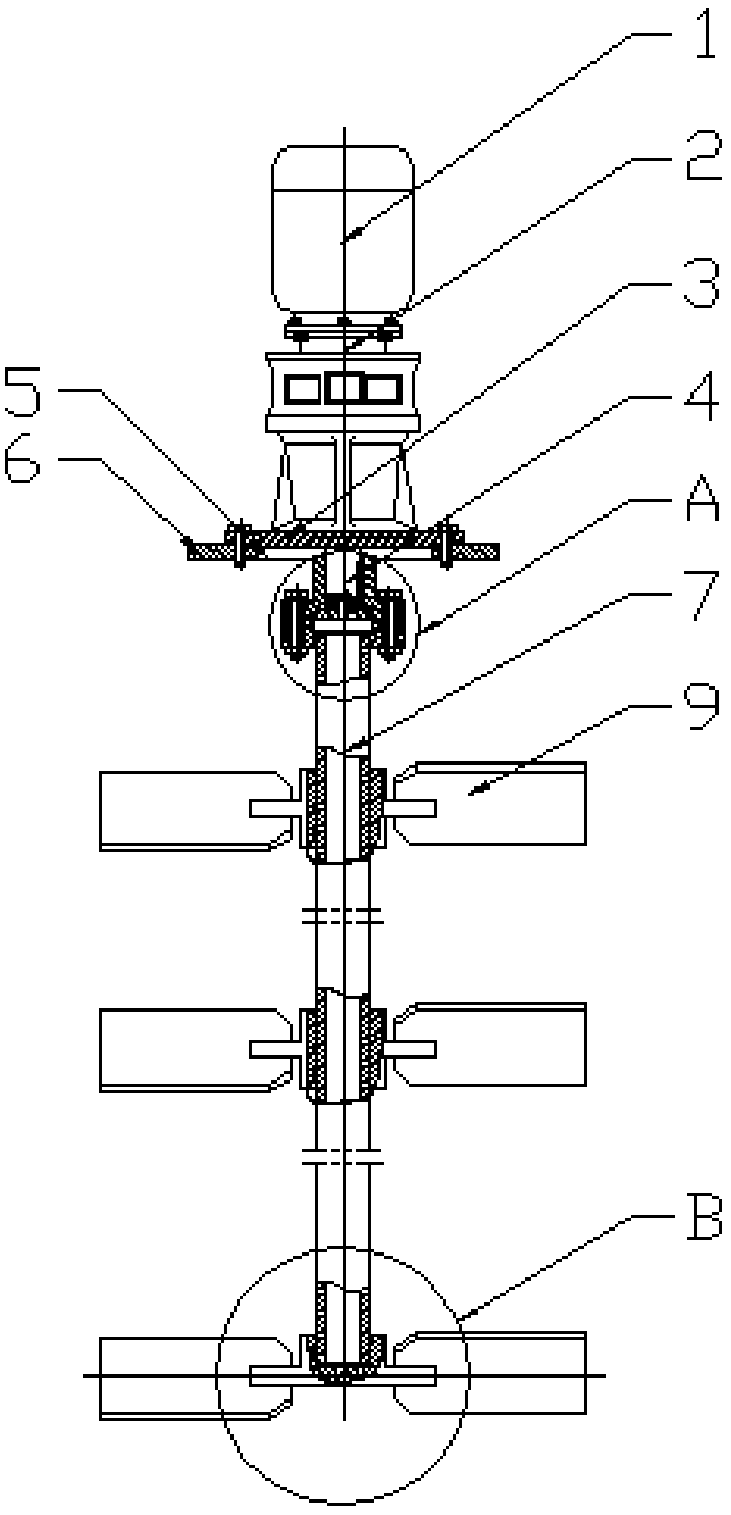

1.一种脱硫废水中和箱搅拌器，包括搅拌电机(1)，其特征在于，所述搅拌电机(1)下端安装有搅拌减速器(2)，所述搅拌减速器(2)下端连接有安装板(3)，所述安装板(3)下端连接有连接轴(4)，所述连接轴(4)上端外周套有密封胶片(5)，所述连接轴(4)下端连接有搅拌轴(7)，所述连接轴(4)外侧套设有第二密封件(10)，所述搅拌轴(7)外侧套设有第三密封件(11)，所述搅拌轴(7)外侧固定安装有若干插杆(8)，所述插杆(8)设置有若干层，每个所述插杆(8)外侧均连接有搅拌桨叶(9)，所述搅拌轴(7)和第三密封件(11)之间还设有密封圈(12)。
2.根据权利要求1所述一种脱硫废水中和箱搅拌器，其特征在于，所述密封胶片(5)四周连接有第一密封件(6)，所述安装板(3)和连接轴(4)之间通过密封胶片(5)密封连接。
3.根据权利要求1所述一种脱硫废水中和箱搅拌器，其特征在于，所述第二密封件(10)和第三密封件(11)边侧通过螺栓固定连接，所述连接轴(4)和搅拌轴(7)通过第二密封件(10)和第三密封件(11)密封连接。
4.根据权利要求1所述一种脱硫废水中和箱搅拌器，其特征在于，所述搅拌桨叶(9)和插杆(8)为嵌合连接。
5.根据权利要求2所述一种脱硫废水中和箱搅拌器，其特征在于，所述第一密封件(6)和安装板(3)边侧通过螺栓固定连接。
说明书
一种脱硫废水中和箱搅拌器
技术领域
本实用新型涉及污水处理领域，尤其是涉及一种脱硫废水中和箱搅拌器。
背景技术
火电厂脱硫废水来源于湿法脱硫(FGD)工艺产生的废水,其在火电厂废水排放量中占份额很小，一般两台300MW机组产生的脱硫废水只有8～10T/h，但脱硫废水污染严重，悬浮物等含量极高，如不进行处理将对外环境产生很大的不利影响。脱硫废水处理后可排放或回用于冲灰系统，其出水执行标准为《污水综合排放标准》GB 8978或《火电厂水质石灰石-石膏湿法脱硫废水水质控制指标》(DL/T997-2006)，多采用后者。石灰/石灰石湿法脱硫工艺已在火力发电厂烟气脱硫中得到应用。工艺产生的脱硫废水主要特征是呈现弱酸性，pH值5-6;主要特点是高悬浮物(SS10000-30000mg/L)、高浊度、高粘度，主要成分为飞灰和脱硫产物(CaSO4和CaSO3)，并含有Hg、Pb、Ni、Hs、As、Cd、Cr等重金属离子和氟化物及氯化物(氯离子含量达到20000mg/L)，有机物含量一般为150-400mg/L。
废水的PH调节在中和箱中进行，起搅拌作用的是搅拌器，该搅拌器采用耐脱硫废水材质的防腐材料。为了避免石灰溶液对计量泵和管路的污堵，优化设计了PH调节装置，直接采用在中和箱加入固体的石灰石;与传统的加溶解后的液态药液相比，固体的药品需要在中和箱中溶解的更迅速和彻底，这就需要对原来的搅拌器进行改型设计。
实用新型内容
本实用新型提供一种脱硫废水中和箱搅拌器，可以有效解决上述背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：
本实用新型一种脱硫废水中和箱搅拌器，包括搅拌电机，所述搅拌电机下端安装有搅拌减速器，所述搅拌减速器下端连接有安装板，所述安装板下端连接有连接轴，所述连接轴上端外周套有密封胶片，所述连接轴下端连接有搅拌轴，所述连接轴外侧套设有第二密封件，所述搅拌轴外侧套设有第三密封件，所述搅拌轴外侧固定安装有若干插杆，所述插杆设置有若干层，每个所述插杆外侧均连接有搅拌桨叶，所述搅拌轴和第三密封件之间还设有密封圈。
作为本实用新型的一种优选技术方案，所述密封胶片四周连接有第一密封件，所述安装板和连接轴之间通过密封胶片密封连接。
作为本实用新型的一种优选技术方案，所述第二密封件和第三密封件边侧通过螺栓固定连接，所述连接轴和搅拌轴通过第二密封件和第三密封件密封连接。
作为本实用新型的一种优选技术方案，所述搅拌桨叶和插杆为嵌合连接。
作为本实用新型的一种优选技术方案，所述第一密封件和安装板边侧通过螺栓固定连接。
与现有技术相比，本实用新型的有益效果是：该种脱硫废水中和箱搅拌器，结构设计完整紧凑，为了将固体药品在中和箱中溶解的更迅速和彻底，将原来单层的搅拌器设计改为多层设计，增加中和箱中废水和石灰溶液的溶解能力;安装板和连接轴之间通过密封胶片密封连接，保证了连接轴下端搅拌轴工作时废水不会沾染至搅拌电机和搅拌减速器上，通过第二密封件、第三密封件以及连接两者的螺栓，实现搅拌轴的及时更换功能，在搅拌轴损坏时，可及时对其进行替换而不用替换整个搅拌器，节约成本。本实用新型结构简单且设计合理，更加人性化，适合推广使用。
