申请日2018.04.02
公开(公告)日2018.11.27
IPC分类号C02F1/58; B08B9/087
摘要
本实用新型提供一种酒精工业废水脱色设备，包括进水管、排水管、支撑脚、脱色机构以及自动加药机构，进水管设置在脱色塔上表面上，所述排水管设置在脱色塔下表面上，支撑脚固定在脱色塔环形侧面下部位置，脱色机构包括双排带轮、右带轮、叶片、右螺母座、右丝杆、驱动轴、催化剂填充层、左螺母座、左凹槽、左丝杆、左带轮、套筒、支撑杆、刮刀以及回力弹簧，自动加药机构包括固体催化剂注入管、扇叶、从动锥齿轮、主动锥齿轮、传动轴、储料盒、导料管、箱体以及筛网，与现有技术相比，本实用新型具有如下的有益效果：实现了废水快速脱色的功能，脱色效果佳，还实现了自动添加固体催化剂的功能。
权利要求书

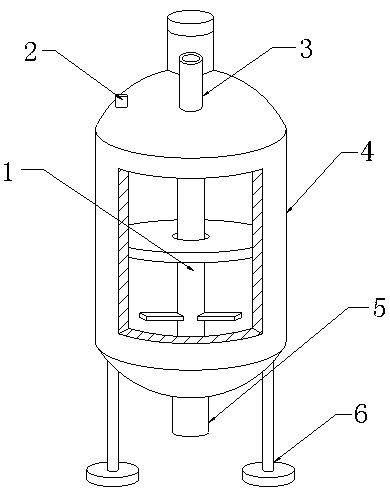

1.一种酒精工业废水脱色设备，包括进水管、脱色塔、排水管、支撑脚、脱色机构以及自动加药机构，其特征在于：所述进水管设置在脱色塔上表面上，所述排水管设置在脱色塔下表面上，所述支撑脚固定在脱色塔环形侧面下部位置，所述脱色机构设置在脱色塔内中部位置，所述脱色机构包括双排带轮、右带轮、叶片、右螺母座、右丝杆、驱动轴、催化剂填充层、左螺母座、左凹槽、左丝杆、左带轮、套筒、支撑杆、刮刀以及回力弹簧，所述自动加药机构设置在脱色塔内上表面上，所述自动加药机构包括固体催化剂注入管、扇叶、从动锥齿轮、主动锥齿轮、传动轴、储料盒、导料管、箱体以及筛网。
2.根据权利要求1所述的一种酒精工业废水脱色设备，其特征在于：在所述脱色机构中，所述双排带轮安装在驱动轴下部位置，所述右带轮安装在右丝杆下部，所述叶片安装在驱动轴环形侧面上，所述右螺母座安装在右丝杆上，且右螺母座左端与催化剂填充层相连接，所述右丝杆安装在脱色塔内表面右部，所述左螺母座安装在左丝杆上，且左丝杆右端与催化剂填充层相连接，所述驱动轴安装在脱色塔内中部位置，所述催化剂填充层设置在脱色塔内，所述左凹槽开设在脱色塔内表面左部，所述左丝杆安装在左凹槽内，所述左带轮安装在左丝杆下部，所述套筒固定在催化剂填充层环形侧面左部，所述支撑杆安装在套筒内，所述刮刀固定在支撑杆左端，所述回力弹簧安装在套筒内，且回力弹簧左端与支撑杆相连接。
3.根据权利要求2所述的一种酒精工业废水脱色设备，其特征在于：所述驱动轴上端连接有驱动电机，所述驱动电机安装在脱色塔上表面中部位置，所述双排带轮均通过同步带与左带轮以及右带轮相连接，所述左螺母座与右螺母座均通过滚珠螺母副分别与左丝杆以及右丝杆相连接，在实际使用时，首先将废水通过进水管输送至脱色塔内，然后运行驱动电机，驱动电机带动驱动轴转动，驱动轴转动带动叶片以及双排带轮转动，叶片转动对废水进行搅拌，双排带轮通过同步带同时带动左丝杆以及右丝杆转动，滚珠螺母副将左丝杆以及右丝杆的旋转运动转换成直线运动，进而左螺母座与右螺母座同时在左丝杆以及右丝杆上移动，左螺母座以及右螺母座同时移动带动催化剂填充层在脱色塔内移动，进而使得催化剂填充层与废水充分接触，从而提高了废水的脱色效果。
4.根据权利要求2所述的一种酒精工业废水脱色设备，其特征在于：所述刮刀横截面呈圆弧形，且刮刀与脱色塔内表面紧密贴合，在实际使用时，运行驱动电机，驱动电机带动驱动轴转动，驱动轴转动带动叶片以及双排带轮转动，叶片转动对废水进行搅拌，双排带轮通过同步带同时带动左丝杆以及右丝杆转动，滚珠螺母副将左丝杆以及右丝杆的旋转运动转换成直线运动，进而左螺母座与右螺母座同时在左丝杆以及右丝杆上移动，左螺母座以及右螺母座同时移动带动催化剂填充层在脱色塔内移动，催化剂填充层移动带动刮刀移动，同时刮刀挤压支撑杆在套筒内移动，进而支撑杆挤压回力弹簧，回力弹簧在回弹力作用下，使刮刀与脱色塔内表面紧密贴合，进而刮刀在移动的同时将脱色塔内表面上的污垢进行清除，从而实现了脱色塔内壁的清洁功能。
5.根据权利要求1所述的一种酒精工业废水脱色设备，其特征在于：在所述自动加药机构中，所述固体催化剂注入管安装在脱色塔上表面上，且固体催化剂注入管下端与箱体相连接，所述叶片安装在传动轴右端，所述从动锥齿轮固定在传动轴左端，且从动锥齿轮与主动锥齿轮相啮合，所述主动锥齿轮安装在左丝杆上端，所述传动轴设置在箱体左端面中部，所述储料盒安装在箱体内右侧，所述箱体固定在脱色塔内上表面左侧，所述筛网安装在固体催化剂注入管正下方的箱体内上表面上。
6.根据权利要求5所述的一种酒精工业废水脱色设备，其特征在于：所述叶片安装在传动轴右端，所述从动锥齿轮固定在传动轴左端，且从动锥齿轮与主动锥齿轮相啮合，所述主动锥齿轮安装在左丝杆上端，所述传动轴设置在箱体左端面中部，所述传动轴通过轴承与箱体相连接，所述储料盒左端面开设多组通风孔，在实际使用时，运行驱动电机，驱动电机带动驱动轴转动，驱动轴转动带动叶片以及双排带轮转动，叶片转动对废水进行搅拌，双排带轮通过同步带同时带动左丝杆以及右丝杆转动，左丝杆转动带动主动锥齿轮转动，主动锥齿轮转动带动从动锥齿轮转动，从动锥齿轮转动带动传动轴通过轴承在箱体上转动，传动轴转动带动扇叶转动，然后作业人员将固体粉末催化剂通过固体催化剂注入管输送至储料盒内，扇叶旋转产生气流，气流通过通风孔输送至储料盒内，并将储料盒内的固体粉末催化剂吹至导料管内，导料管将固体粉末催化剂输送至脱色塔内，从而实现了自动添加固定粉末催化剂的功能。
7.根据权利要求5所述的一种酒精工业废水脱色设备，其特征在于：所述筛网通过复位弹簧与箱体相连接，在实际使用时，固体粉末催化剂通过固体催化剂注入管输送至筛网上，筛网在重力作用下拉伸复位弹簧，使复位弹簧发生变形，同时筛网将固体粉末催化剂进行筛分，从而实现了固体粉末催化剂均匀输送的功能。
说明书
一种酒精工业废水脱色设备
技术领域
本实用新型是一种酒精工业废水脱色设备，属于废水处理设备领域。
背景技术
现有技术中的废水脱色设备无法实现快速脱色，脱色效果不佳，使用效果差;现有技术中的废水脱色设备无法实现自动添加催化剂，功能性不足，所以急需要一种酒精工业废水脱色设备来解决上述出现的问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种酒精工业废水脱色设备，以解决上述背景技术中提出的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种酒精工业废水脱色设备，包括进水管、脱色塔、排水管、支撑脚、脱色机构以及自动加药机构，所述进水管设置在脱色塔上表面上，所述排水管设置在脱色塔下表面上，所述支撑脚固定在脱色塔环形侧面下部位置，所述脱色机构设置在脱色塔内中部位置，所述脱色机构包括双排带轮、右带轮、叶片、右螺母座、右丝杆、驱动轴、催化剂填充层、左螺母座、左凹槽、左丝杆、左带轮、套筒、支撑杆、刮刀以及回力弹簧，所述自动加药机构设置在脱色塔内上表面上，所述自动加药机构包括固体催化剂注入管、扇叶、从动锥齿轮、主动锥齿轮、传动轴、储料盒、导料管、箱体以及筛网。
进一步地，在所述脱色机构中，所述双排带轮安装在驱动轴下部位置，所述右带轮安装在右丝杆下部，所述叶片安装在驱动轴环形侧面上，所述右螺母座安装在右丝杆上，且右螺母座左端与催化剂填充层相连接，所述右丝杆安装在脱色塔内表面右部，所述左螺母座安装在左丝杆上，且左丝杆右端与催化剂填充层相连接，所述驱动轴安装在脱色塔内中部位置，所述催化剂填充层设置在脱色塔内，所述左凹槽开设在脱色塔内表面左部，所述左丝杆安装在左凹槽内，所述左带轮安装在左丝杆下部，所述套筒固定在催化剂填充层环形侧面左部，所述支撑杆安装在套筒内，所述刮刀固定在支撑杆左端，所述回力弹簧安装在套筒内，且回力弹簧左端与支撑杆相连接。
进一步地，所述驱动轴上端连接有驱动电机，所述驱动电机安装在脱色塔上表面中部位置，所述双排带轮均通过同步带与左带轮以及右带轮相连接，所述左螺母座与右螺母座均通过滚珠螺母副分别与左丝杆以及右丝杆相连接，在实际使用时，首先将废水通过进水管输送至脱色塔内，然后运行驱动电机，驱动电机带动驱动轴转动，驱动轴转动带动叶片以及双排带轮转动，叶片转动对废水进行搅拌，双排带轮通过同步带同时带动左丝杆以及右丝杆转动，滚珠螺母副将左丝杆以及右丝杆的旋转运动转换成直线运动，进而左螺母座与右螺母座同时在左丝杆以及右丝杆上移动，左螺母座以及右螺母座同时移动带动催化剂填充层在脱色塔内移动，进而使得催化剂填充层与废水充分接触，从而提高了废水的脱色效果。
进一步地，所述刮刀横截面呈圆弧形，且刮刀与脱色塔内表面紧密贴合，在实际使用时，运行驱动电机，驱动电机带动驱动轴转动，驱动轴转动带动叶片以及双排带轮转动，叶片转动对废水进行搅拌，双排带轮通过同步带同时带动左丝杆以及右丝杆转动，滚珠螺母副将左丝杆以及右丝杆的旋转运动转换成直线运动，进而左螺母座与右螺母座同时在左丝杆以及右丝杆上移动，左螺母座以及右螺母座同时移动带动催化剂填充层在脱色塔内移动，催化剂填充层移动带动刮刀移动，同时刮刀挤压支撑杆在套筒内移动，进而支撑杆挤压回力弹簧，回力弹簧在回弹力作用下，使刮刀与脱色塔内表面紧密贴合，进而刮刀在移动的同时将脱色塔内表面上的污垢进行清除，从而实现了脱色塔内壁的清洁功能。
进一步地，在所述自动加药机构中，所述固体催化剂注入管安装在脱色塔上表面上，且固体催化剂注入管下端与箱体相连接，所述叶片安装在传动轴右端，所述从动锥齿轮固定在传动轴左端，且从动锥齿轮与主动锥齿轮相啮合，所述主动锥齿轮安装在左丝杆上端，所述传动轴设置在箱体左端面中部，所述储料盒安装在箱体内右侧，所述箱体固定在脱色塔内上表面左侧，所述筛网安装在固体催化剂注入管正下方的箱体内上表面上。
进一步地，所述所述叶片安装在传动轴右端，所述从动锥齿轮固定在传动轴左端，且从动锥齿轮与主动锥齿轮相啮合，所述主动锥齿轮安装在左丝杆上端，所述传动轴设置在箱体左端面中部，所述传动轴通过轴承与箱体相连接，所述储料盒左端面开设多组通风孔，在实际使用时，运行驱动电机，驱动电机带动驱动轴转动，驱动轴转动带动叶片以及双排带轮转动，叶片转动对废水进行搅拌，双排带轮通过同步带同时带动左丝杆以及右丝杆转动，左丝杆转动带动主动锥齿轮转动，主动锥齿轮转动带动从动锥齿轮转动，从动锥齿轮转动带动传动轴通过轴承在箱体上转动，传动轴转动带动扇叶转动，然后作业人员将固体粉末催化剂通过固体催化剂注入管输送至储料盒内，扇叶旋转产生气流，气流通过通风孔输送至储料盒内，并将储料盒内的固体粉末催化剂吹至导料管内，导料管将固体粉末催化剂输送至脱色塔内，从而实现了自动添加固定粉末催化剂的功能。
进一步地，所述筛网通过复位弹簧与箱体相连接，在实际使用时，固体粉末催化剂通过固体催化剂注入管输送至筛网上，筛网在重力作用下拉伸复位弹簧，使复位弹簧发生变形，同时筛网将固体粉末催化剂进行筛分，从而实现了固体粉末催化剂均匀输送的功能。
本实用新型的有益效果：本实用新型的一种酒精工业废水脱色设备，因本实用新型添加了双排带轮、左带轮、叶片、右螺母座、右丝杆、驱动轴、催化剂填充层、左螺母座、左凹槽、左丝杆、左带轮、套筒、支撑杆、刮刀以及回力弹簧，实现了废水快速脱色的功能，脱色效果佳。
因本实用新型添加了固体催化剂注入管、扇叶、从动锥齿轮、主动锥齿轮、传动轴、储料盒、导料管、箱体以及筛，实现了自动添加固体催化剂的功能。
