申请日2018.04.02
公开(公告)日2018.12.04
IPC分类号C02F9/02
摘要
本实用新型公开了一种工业污水过滤装置，包括主机外壳，所述主机外壳的内侧一端活动安装有水压发动机，所述水压发动机的一端外表面活动安装有连接杆，所述连接杆的外表面一侧固定安装有吸尘器，所述连接杆的一端外表面固定安装有粗网，所述粗网的一端外表面固定安装有细网，所述主机外壳的上端外表面固定安装有冲洗阀，所述主机外壳的下端外表面固定安装有进水口，所述进水口的一侧固定安装有出水管，所述出水管的一侧固定安装有排气孔。本实用新型所述的一种工业污水过滤装置，增加的离心机可以更好的对水体净化，其中离心轴、叶轮配合对水体处理，排废渣可以及时的清理废物，为工业污水净化带来更好的使用前景。
权利要求
书

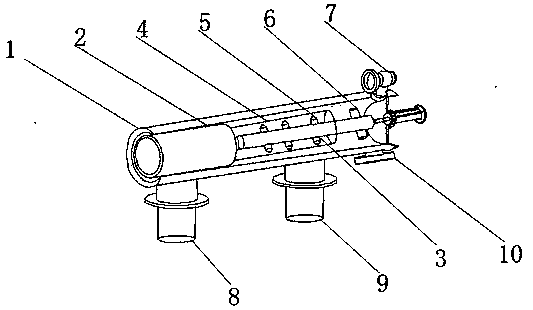

1.一种工业污水过滤装置，包括主机外壳(1)，其特征在于：所述主机外壳(1)的内侧一端活动安装有水压发动机(2)，所述水压发动机(2)的一端外表面活动安装有连接杆(3)，所述连接杆(3)的外表面一侧固定安装有吸尘器(4)，所述连接杆(3)的一端外表面固定安装有粗网(5)，所述粗网(5)的一端外表面固定安装有细网(6)，所述主机外壳(1)的上端外表面固定安装有冲洗阀(7)，所述主机外壳(1)的下端外表面固定安装有进水口(8)，所述进水口(8)的一侧固定安装有出水管(9)，所述出水管(9)的一侧固定安装有排气孔(10)，所述出水管(9)的下端固定安装有离心机主体(11)，所述离心机主体(11)的内侧一端固定安装有发动机(12)，所述发动机(12)的一端活动安装有离心轴(13)，所述离心轴(13)的外表面固定安装有叶轮(14)，所述离心轴(13)的一端固定安装有污水口(15)，所述污水口(15)的一端固定安装有污水管(16)，所述出水管(9)的外表面固定安装有出水口(17)，所述离心机主体(11)的下侧外表面固定安装有排废口(18)。
2.根据权利要求1所述的一种工业污水过滤装置，其特征在于：所述粗网(5)的下端与进水口(8)的外表面周围相连接，且粗网(5)与细网(6)的形状均为圆柱形，所述粗网(5)与细网(6)的固定连接部分相通，相通部分孔径为一点五毫米。
3.根据权利要求1所述的一种工业污水过滤装置，其特征在于：所述吸尘器(4)的数量为三组，且三组吸尘器(4)的大小、型号、排列距离均相等。
4.根据权利要求1所述的一种工业污水过滤装置，其特征在于：所述污水管(16)的形状为漏斗形，且污水管(16)的一端外表面与出水管(9)内侧固定连接。
5.根据权利要求1所述的一种工业污水过滤装置，其特征在于：所述叶轮(14)的形状为扇形，且叶轮(14)的数量为若干组，每组叶轮(14)的距离相等，所述叶轮(14)呈螺旋固定安装在离心轴(13)的外表面，且叶轮(14)的外表面与离心机主体(11)的内表面贴合。
6.根据权利要求1所述的一种工业污水过滤装置，其特征在于：所述出水口(17)的形状为圆形，且出水口(17)的数量为两个，分别固定安装在出水管(9)的两侧 。
说明书
一种工业污水过滤装置
技术领域
本实用新型涉及工业工具领域，特别涉及一种工业污水过滤装置。
背景技术
随着工业全球化的快速发展，环境污染问题日益严重，流域水体污染事件导致癌症村的出现，更是给人们敲响了警钟。因此，在我国环境污染尤其是重金属污染成为科学发展和改善民生亟待解决的问题。一般来说，水体中的重金属污染主要来源于工业采矿，工厂废水排放等行业。目前对于水中重金属的处理方法主要有吸附法、絮凝沉淀法、膜分离法、生物方法和有机材料法等。传统方法一般采用吸附法和絮凝沉淀法，而随着分离技术研究的深入和生物技术以及高分子材料的迅速发展，膜分离技术，生物方法以及有机材料也逐渐被应用在重金属处理领域中;现有的工业污水过滤装置在使用时存在一定的弊端，首先，进水浊度不高，占地面积较大，流程长，净化效率低，运行不稳定的问题，为此，我们提出一种工业污水过滤装置。
实用新型内容
本实用新型的主要目的在于提供一种工业污水过滤装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种工业污水过滤装置，包括主机外壳，所述主机外壳的内侧一端活动安装有水压发动机，所述水压发动机的一端外表面活动安装有连接杆，所述连接杆的外表面一侧固定安装有吸尘器，所述连接杆的一端外表面固定安装有粗网，所述粗网的一端外表面固定安装有细网，所述主机外壳的上端外表面固定安装有冲洗阀，所述主机外壳的下端外表面固定安装有进水口，所述进水口的一侧固定安装有出水管，所述出水管的一侧固定安装有排气孔，所述出水管的下端固定安装有离心机主体，所述离心机主体的内侧一端固定安装有发动机，所述发动机的一端活动安装有离心轴，所述离心轴的外表面固定安装有叶轮，所述离心轴的一端固定安装有污水口，所述污水口的一端固定安装有污水管，所述出水管的外表面固安装有出水口，所述离心机主体的下侧外表面固定安装有排废口。
优选的，所述粗网的下端与进水口的外表面周围相连接，且粗网与细网的形状均为圆柱形，所述粗网与细网的固定连接部分相通，相通部分孔径为一点五毫米。
优选的，所述吸尘器的数量为三组，且三组吸尘器的大小、型号、排列距离均相等。
优选的，所述污水管的形状为漏斗形，且污水管的一端外表面与出水管内侧固定连接。
优选的，所述叶轮的形状为扇形，且叶轮的数量为若干组，每组叶轮的距离相等，所述叶轮呈螺旋固定安装在离心轴的外表面，且叶轮的外表面与离心机主体的内表面贴合。
优选的，所述出水口的形状为圆形，且出水口的数量为两个，分别固定安装在出水管的两侧 。
与现有技术相比，本实用新型具有如下有益效果：该工业污水过滤装置，首先，在操作人员对工业污水进行过滤时，将工业污水过滤装置放置平稳，并检查各部件连接情况，确保都已安全连接，启动水压发动机，污水通过进水口到达粗网，粗网对水进行初滤，初滤后的水进入细网进行二次过滤，并且，连接杆上的吸尘器对水体的细微的重金属物质进行吸附，当水流进出水管后，通过污水管到达离心机内部，打开发动机，从而带动离心轴，离心轴上的叶轮开始工作对水进行最后处理，处理后的废渣通过排废口排出，达到要求的水通过出水口流走，整个过滤装置结构简单，操作方便，适用于各种污水过滤处理，并不受环境影响，相对于传统方式更好。
