申请日2018.04.02
公开(公告)日2018.12.04
IPC分类号C02F11/12; C02F11/10; C02F11/18
摘要

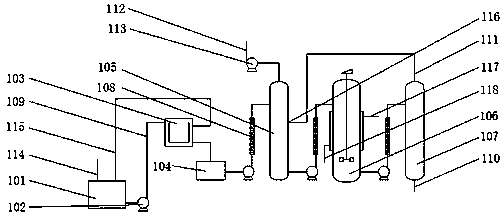

本实用新型公开了一种设有静态混合器的市政污泥预处理装置，其中，包括控制器、静态混合器、污泥输送管道以及依次连接于污泥输送管道上的沉淀池、泵、固液分离机、缓冲槽、预热器、加热器、闪蒸器，缓冲槽的出口与预热器的进口之间、预热器的出口与加热器的进口之间、加热器的出口与闪蒸器的进口之间均设有依次连接于污泥输送管道的泵、静态混合器，闪蒸器的底部连接设有污泥排出管，闪蒸器的顶部连接设有与预热器连接的蒸汽管道，预热器的顶部设有不凝气排出管，不凝气排出管上连接设有真空泵，沉淀池上连接设有污泥进料管，固液分离机上是设有连接于沉淀池的回水管道;控制器分别控制连接泵、加热器、固液分离机。
权利要求书
1.一种设有静态混合器的市政污泥预处理装置，其特征在于，包括控制器、静态混合器、污泥输送管道以及依次连接于所述污泥输送管道上的沉淀池、泵、固液分离机、缓冲槽、预热器、加热器、闪蒸器，所述缓冲槽的出口与所述预热器的进口之间、所述预热器的出口与所述加热器的进口之间、所述加热器的出口与所述闪蒸器的进口之间均设有依次连接于所述污泥输送管道的所述泵、所述静态混合器，所述闪蒸器的底部连接设有污泥排出管，所述闪蒸器的顶部连接设有与所述预热器连接的蒸汽管道，所述预热器的顶部设有不凝气排出管，所述不凝气排出管上连接设有真空泵，所述沉淀池上连接设有污泥进料管，所述固液分离机上是设有连接于所述沉淀池的回水管道;
所述控制器分别控制连接所述泵、所述加热器、所述固液分离机。
2.如权利要求1所述的一种设有静态混合器的市政污泥预处理装置，其特征在于，所述预热器上设有连接所述蒸汽管道的蒸汽入口，所述预热器上的进口设置于所述蒸汽入口的上侧。
3.如权利要求2所述的一种设有静态混合器的市政污泥预处理装置，其特征在于，所述加热器外连接设有加热介质输入管路与加热介质输出管路，所述污泥输送管道、所述加热介质输入管路、所述加热介质输出管路依次由上至下连接于所述加热器。
4.如权利要求1所述的一种设有静态混合器的市政污泥预处理装置，其特征在于，设置于所述预热器与所述加热器之间近所述加热器的一端设有一个连接于所述污泥输送管道的副预热器，所述副预热器与所述加热器之间设有依次连接于所述污泥输送管道的所述泵、所述静态混合器;
设置于所述加热器与所述闪蒸器之间近所述加热器的一端设有一个连接于所述污泥输送管道的副闪蒸器，所述副闪蒸器与所述加热器之间设有依次连接于所述污泥输送管道的所述泵、所述静态混合器，所述副闪蒸器的顶部设有连接所述副预热器的蒸汽支管。
5.如权利要求4所述的一种设有静态混合器的市政污泥预处理装置，其特征在于，所述预热器上设有连接所述蒸汽管道的蒸汽入口，所述预热器上的进口设置于所述蒸汽入口的上侧;
所述副预热器上设有连接所述蒸汽支管的蒸汽入孔，所述副预热器上的进口设置于所述蒸汽入孔的上侧。
6.如权利要求5所述的一种设有静态混合器的市政污泥预处理装置，其特征在于，所述加热器外连接设有加热介质输入管路与加热介质输出管路，所述蒸汽管道、所述加热介质输入管路、所述加热介质输出管路依次由上至下连接于所述加热器。
说明书
一种设有静态混合器的市政污泥预处理装置
技术领域
本实用新型涉及污泥处理处置及资源化利用技术领域，具体涉及一种设有静态混合器的市政污泥预处理装置。
背景技术
随着我国城市污水处理率逐年提高，污泥作为污水处理过程中的副产物，其产量也急剧增加。污泥里含有大量微生物、悬浮物、胶体以及氮磷等物质，若得不到妥善的处理与处置，就会对环境产生二次污染。同时，污泥中含有大量的有机物质，利用污泥厌氧发酵产沼气，不但能回收利用其中的有机物质，还可有效解决污水处理厂产生大量污泥的难题，实现污泥稳定化、减量化、无害化、资源化的目标。
污泥中大多数有机物质是在微生物细胞内，而微生物细胞壁是一种稳定的半刚性结构，起着保护内部细胞的作用。其属于生物难降解惰性物质，水解较为困难，导致厌氧污泥消化需要较长的停留时间，因此污泥细胞壁的水解反应成为污泥厌氧消化速率的限制步骤。而污泥破解的目的主要是破坏污泥絮体及细胞壁结构，使污泥絮体结构发生变化，细胞内含物流出，进入水相，难降解物质转化为易降解的溶解性物质。污泥破解后，水相中有机物浓度会在较短时间内显著增加，从而可缩短厌氧消化的停留时间，提高沼气产量。
目前，污泥破壁技术主要有物理法、化学法、生物法和联合法等。物理法是通过水热、超声波、微波和机械作用等手段产生较高能量，从而破坏污泥中微生物细胞结构，使细胞内有机物释放。机械法是通过机械运动产生高能的压力、摩擦力或剪切力等以破坏生物细胞结构、提高胞内有机物的释放率，从而达到减量化的目的。常见的机械破壁方法有高压均质法与胶体磨法和球磨机法。联合法通过作用原理不同的细胞破壁方法，同时或依次对污泥进行处理，从而获得更好的破解效果，不同的预处理方法在其工程应用中具有一定的局限性，其中，污泥进行高温热处理时，能耗高，对设备要求较为苛刻，低温热处理条件时反应时间较长;超声波预处理剩余污泥对反应设备要求较高，应进一步优化其经济效益;微波预处理污泥能耗大，运行费用高;化学法对设备材料要求较高，其经济性与适用性较差，并且会产生二次污染;生物法预处理污泥需要价格昂贵的高效生物制剂。由于高压均质机属于精密仪器，对于悬浊液态的颗粒要求较高，较大固体颗粒易对机器造成损害。因此，高压均质机能量耗能极大，并难以处理黏度较大的流体。
机械法(如胶体磨法和球磨机法)预处理污泥，能耗低，但是机械磨损较为严重，设备维护费用高。
实用新型内容
本实用新型要解决的技术问题是提供一种设有静态混合器的市政污泥预处理装置，能够通过增设静态混合器降低泥沙对胶体磨和球磨机的损坏，结合水热处理技术，强化预处理效果，采用多级闪蒸、多级预热相结合工艺回收热量，节省加热能量消耗，具有能耗低、造价低的特点，结构简单、便于操作，用以解决现有技术导致的缺陷。
为解决上述技术问题本实用新型提供以下的技术方案：一种设有静态混合器的市政污泥预处理装置，其中，包括控制器、静态混合器、污泥输送管道以及依次连接于所述污泥输送管道上的沉淀池、泵、固液分离机、缓冲槽、预热器、加热器、闪蒸器，所述缓冲槽的出口与所述预热器的进口之间、所述预热器的出口与所述加热器的进口之间、所述加热器的出口与所述闪蒸器的进口之间均设有依次连接于所述污泥输送管道的所述泵、所述静态混合器，所述闪蒸器的底部连接设有污泥排出管，所述闪蒸器的顶部连接设有与所述预热器连接的蒸汽管道，所述预热器的顶部设有不凝气排出管，所述不凝气排出管上连接设有真空泵，所述沉淀池上连接设有污泥进料管，所述固液分离机上是设有连接于所述沉淀池的回水管道;
所述控制器分别控制连接所述泵、所述预热器、所述加热器、所述闪蒸器。
上述的一种设有静态混合器的市政污泥预处理装置，其中，所述预热器上设有连接所述蒸汽管道的蒸汽入口，所述预热器上的进口设置于所述蒸汽入口的上侧。
上述的一种设有静态混合器的市政污泥预处理装置，其中，所述加热器外连接设有加热介质输入管路与加热介质输出管路，所述蒸汽管道、所述加热介质输入管路、所述加热介质输出管路依次由上至下连接于所述加热器。
上述的一种设有静态混合器的市政污泥预处理装置，其中，设置于所述预热器与所述加热器之间近所述加热器的一端设有一个连接于所述污泥输送管道的副预热器，所述副预热器与所述加热器之间设有依次连接于所述污泥输送管道的所述泵、所述静态混合器;
设置于所述加热器与所述闪蒸器之间近所述加热器的一端设有一个连接于所述污泥输送管道的副闪蒸器，所述副闪蒸器与所述加热器之间设有依次连接于所述污泥输送管道的所述泵、所述静态混合器，所述副闪蒸器的顶部设有连接所述副预热器的蒸汽支管。
上述的一种设有静态混合器的市政污泥预处理装置，其中，所述预热器上设有连接所述蒸汽管道的蒸汽入口，所述预热器上的进口设置于所述蒸汽入口的上侧;
所述副预热器上设有连接所述蒸汽支管的蒸汽入孔，所述副预热器上的进口设置于所述蒸汽入孔的上侧。
上述的一种设有静态混合器的市政污泥预处理装置，其中，所述加热器外连接设有加热介质输入管路与加热介质输出管路，所述蒸汽管道、所述加热介质输入管路、所述加热介质输出管路依次由上至下连接于所述加热器。
依据上述本实用新型一种设有静态混合器的市政污泥预处理装置提供的技术方案效果是：增设静态混合器降低泥沙对胶体磨和球磨机的损坏，结合水热处理技术，强化预处理效果，采用多级闪蒸、多级预热相结合工艺回收热量，节省加热能量消耗，具有能耗低、造价低的特点，结构简单、便于操作。
