申请日2017.12.21
公开(公告)日2018.07.24
IPC分类号F04B49/06
摘要
本实用新型公开了一种可循环处理的污水处理设备，包括循环水塔，所述循环水塔的一侧固定安装有进水管，所述循环水塔的另一侧固定安装有出水管，所述出水管的下方设有固定安装在循环水塔一侧的循环水泵，所述循环水泵上安装有限位开关，且限位开关与循环水泵电性连接，所述循环水塔的底部内壁上固定安装有底座，所述底座的顶部固定安装有滑杆，所述滑杆上滑动安装有第一活动块，所述滑杆的顶端固定安装有固定块，所述固定块的下方设有固定粘接在第一活动块一侧的浮球。本实用新型结构简单，实用性强，通过浮球的设计，能够自动控制循环水塔内的循环水泵的启停，避免了人工操作，减少了人工成本，便于人们使用，满足了人们的使用需求。
权利要求书

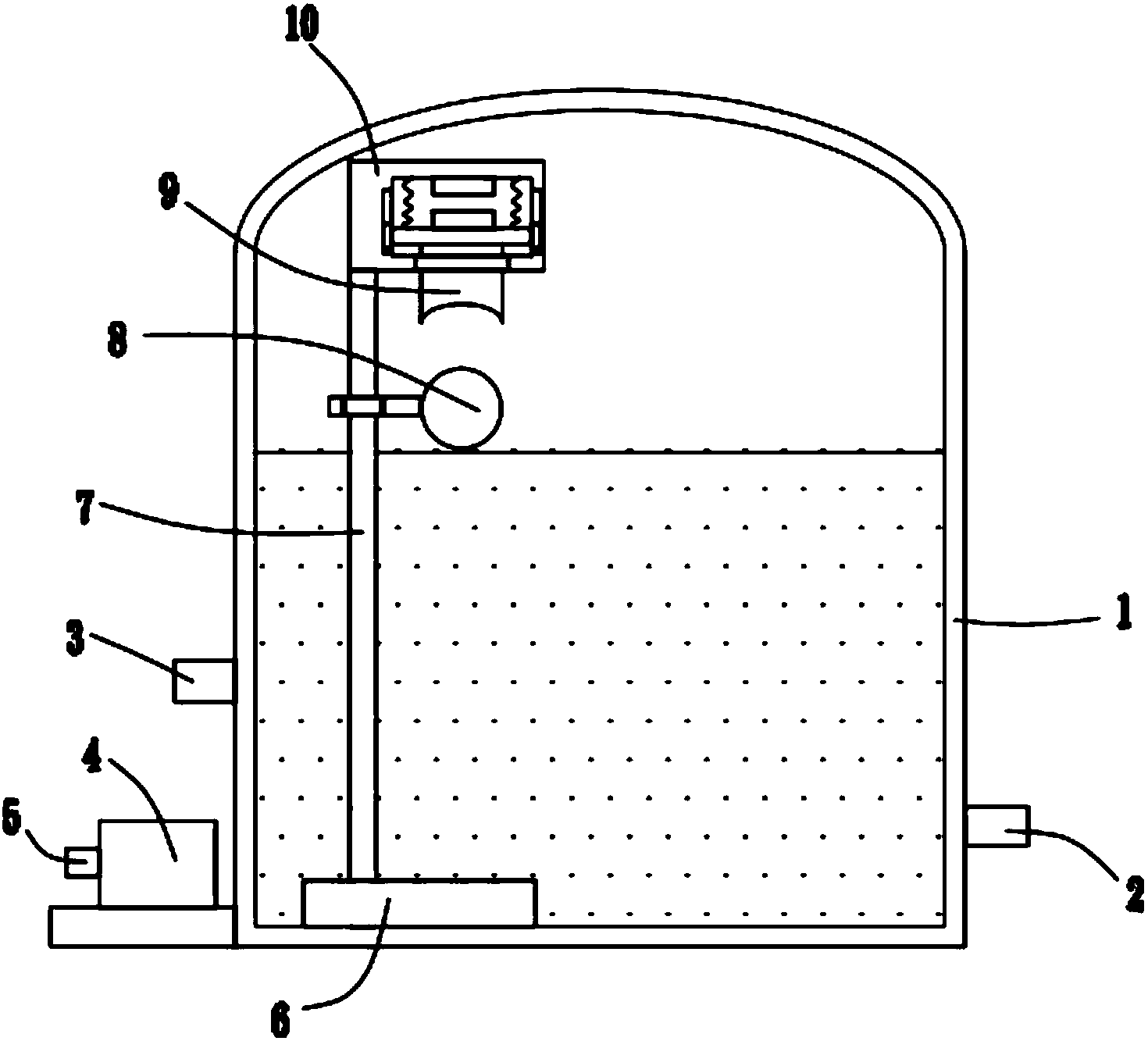

1.一种可循环处理的污水处理设备，包括循环水塔(1)，其特征在于，所述循环水塔(1)的一侧固定安装有进水管(2)，所述循环水塔(1)的另一侧固定安装有出水管(3)，所述出水管(3)的下方设有固定安装在循环水塔(1)一侧的循环水泵(4)，所述循环水泵(4)上安装有限位开关(5)，且限位开关(5)与循环水泵(4)电性连接;
所述循环水塔(1)的底部内壁上固定安装有底座(6)，所述底座(6)的顶部固定安装有滑杆(7)，所述滑杆(7)上滑动安装有第一活动块(11)，所述滑杆(7)的顶端固定安装有固定块(10)，所述固定块(10)的下方设有固定粘接在第一活动块(11)一侧的浮球(8);
所述固定块(10)上开设有放置腔(15)，所述放置腔(15)内活动安装有活动柱(9)，所述活动柱(9)的底端延伸至固定块(10)的下方，且活动柱(9)位于浮球(8)的正上方，活动柱(9)与浮球(8)相适配，所述活动柱(9)的顶端固定焊接有第二活动板(17)，且第二活动板(17)的两侧分别与放置腔(15)的两侧内壁滑动连接，所述第二活动板(17)的顶部固定安装有第一导电片(19)，所述放置腔(15)的顶部内壁上固定安装有第二导电片(18)，且第一导电片(19)与第二导电片(18)相对应设置;
所述放置腔(15)内设有两个弹簧(16)，且第一导电片(19)和第二导电片(18)均位于两个弹簧(16)之间，所述弹簧(16)的底端与第二活动板(17)固定连接，弹簧(16)的顶端与放置腔(15)的顶部内壁固定连接。
2.根据权利要求1所述的一种可循环处理的污水处理设备，其特征在于，所述第一导电片(19)和第二导电片(18)分别与限位开关(5)电性连接。
3.根据权利要求1所述的一种可循环处理的污水处理设备，其特征在于，所述活动柱(9)的底端上开设有凹槽(13)，且浮球(8)与凹槽(13)相适配。
4.根据权利要求1所述的一种可循环处理的污水处理设备，其特征在于，所述放置腔(15)的底部内壁上开设有通孔(14)，且活动柱(9)活动贯穿通孔(14)并与通孔(14)的内壁滑动连接。
5.根据权利要求1所述的一种可循环处理的污水处理设备，其特征在于，所述第二活动板(17)的两侧均固定焊接有滑块(20)，放置腔(15)的两侧内壁上均开设有滑槽(21)，且滑块(20)与滑槽(21)滑动连接。
6.根据权利要求1所述的一种可循环处理的污水处理设备，其特征在于，所述第一活动块(11)上开设有安装孔，安装孔内固定套接有滑套(12)，且滑杆(7)活动贯穿滑套(12)并与滑套(12)的内壁滑动连接。
7.根据权利要求1所述的一种可循环处理的污水处理设备，其特征在于，所述循环水泵(4)的底部固定焊接有安装座，且安装座固定安装在循环水塔(1)的一侧。
说明书
一种可循环处理的污水处理设备
技术领域
本实用新型涉及污水处理设备领域，尤其涉及一种可循环处理的污水处理设备。
背景技术
中国水资源总量2.8万亿m³，居世界第五位。我国2014年用水总量6094.9亿立方米，仅次于印度，位居世界第二位。由于人口众多，人均水资源占有量仅2100m³左右，仅为世界人均水平的28%。另外，中国属于季风气候，水资源时空分布不均匀，南北自然环境差异大，其中北方9省区，人均水资源不到500立方米，实属水少地区;特别是城市人口剧增，生态环境恶化，特别是水源污染，更使原本贫乏的水“雪上加霜”，而成为国家经济建设发展的瓶颈。
由于水资源严重短缺，所以我们需要对污水进行处理以便循环再利用，而污水处理设备很多，可循环处理的污水处理设备便是其中的一类，现有的技术中，污水处理设备上的循环水塔都需求人工来进行控制污水的进水量，这样就加大了人力成本投入，而且人们操作壁不及时还会造成水塔内的水溢出，给人们带来了不必要的麻烦。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种可循环处理的污水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种可循环处理的污水处理设备，包括循环水塔，所述循环水塔的一侧固定安装有进水管，所述循环水塔的另一侧固定安装有出水管，所述出水管的下方设有固定安装在循环水塔一侧的循环水泵，所述循环水泵上安装有限位开关，且限位开关与循环水泵电性连接;
所述循环水塔的底部内壁上固定安装有底座，所述底座的顶部固定安装有滑杆，所述滑杆上滑动安装有第一活动块，所述滑杆的顶端固定安装有固定块，所述固定块的下方设有固定粘接在第一活动块一侧的浮球;
所述固定块上开设有放置腔，所述放置腔内活动安装有活动柱，所述活动柱的底端延伸至固定块的下方，且活动柱位于浮球的正上方，活动柱与浮球相适配，所述活动柱的顶端固定焊接有第二活动板，且第二活动板的两侧分别与放置腔的两侧内壁滑动连接，所述第二活动板的顶部固定安装有第一导电片，所述放置腔的顶部内壁上固定安装有第二导电片，且第一导电片与第二导电片相对应设置;
所述放置腔内设有两个弹簧，且第一导电片和第二导电片均位于两个弹簧之间，所述弹簧的底端与第二活动板固定连接，弹簧的顶端与放置腔的顶部内壁固定连接。
优选的，所述第一导电片和第二导电片分别与限位开关电性连接。
优选的，所述活动柱的底端上开设有凹槽，且浮球与凹槽相适配。
优选的，所述放置腔的底部内壁上开设有通孔，且活动柱活动贯穿通孔并与通孔的内壁滑动连接。
优选的，所述第二活动板的两侧均固定焊接有滑块，放置腔的两侧内壁上均开设有滑槽，且滑块与滑槽滑动连接。
优选的，所述第一活动块上开设有安装孔，安装孔内固定套接有滑套，且滑杆活动贯穿滑套并与滑套的内壁滑动连接。
优选的，所述循环水泵的底部固定焊接有安装座，且安装座固定安装在循环水塔的一侧。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，浮球浮在水面上，通过浮球能够自动控制循环水泵的自动启停，其具体使用时，正常情况下水泵正常抽水工作，水位不断上升，水位上升带动浮球上升，当浮球向上顶到活动柱并带动活动柱向上移动，活动柱移动又带动第二活动板向上移动，第二活动板又带动第一导电片向上移动，同时第二活动板挤压弹簧，弹簧压缩变形，当第一导电片与第二导电片接触时，限位开关通电，限位开关通电后控制循环水泵停止工作，当水位下降时，浮球下降，弹簧复位，在弹簧的作用下，活动柱下降，同时第一导电片与第二导电片分离，限位开关断电，限位开关断电后循环水泵继续进行工作，这样就实现了循环水塔内水量的自动的控制，避免了人工操作，满足了人们的使用需求;
本实用新型结构简单，实用性强，通过浮球的设计，能够自动控制循环水塔内的循环水泵的启停，避免了人工操作，减少了人工成本，便于人们使用，满足了人们的使用需求。
