申请日1989.10.11
公开(公告)日1990.10.03
IPC分类号B01D37/04
摘要
一种新型的用于水处理净化过程中防止混凝剂穿透过滤器的保护系统，采用控制过滤器出入口压差的方法来控制水处理系统的工作，以防止混凝剂穿透，具有结构简单、操作简便、可靠性好的特点，能有效地保证出水的高清净度。本实用新型可用于自来水、游泳池水和污水的处理系统。
権利要求書
1、一种用于水处理过程中防止混凝剂穿透过滤器的保护系统，其特征在于该保护系统由压差控制器[6]，电控箱或电控柜[7]，定量加药泵[2]、阀门[3]、[4]组成，取过滤器[5]出入口的压差作为控制讯号，由压差控制器[6]发出讯号，通过电控箱或电控柜[7]控制水处理系统中水泵[1]、定量加药泵[2]、阀门[3]和[4]的工作。
2、根据权利要求1所述的保护系统，其特征在于阀门可以是电动阀或手动阀。
说明书
本实用新型涉及水、废水和污水的净化处理，用以防止水净化过程中混凝剂穿透过滤器，起到保护水质作用。
混凝沉淀过滤和接触凝聚是自来水生产、游泳池水循环过滤以及废水、污水处理中，通常使用的制取高清净度水的方法。在该处理方法中，为去除原水中的各种胶体和其它微细悬浮物，主要使用铝盐作为混凝剂(少量也有采用铁盐或碱土金属盐)，再加入适量的助凝剂，这些铝盐在水中分解成铝离子、氢氧化铝胶体和各种聚合离子(这些俗称矾花)，从而使原水中杂质发生混凝或接触凝聚而得到净化。当过滤器工作时间过长而没有进行反洗再生，矾花就会穿透滤料，使出水质量恶化，过滤器出入口之间的压力损失也将急剧增加。为防止混凝剂穿透过滤器，目前的净化系统采用人工控制过滤器出水浊度或控制过滤器工作时间的办法来进行工作的，即规定过滤器出水质量恶化至某一浊度或过滤器工作一定时间就停止整个净化系统的运行，将过滤器反洗再生，然后再继续投入运行。这种方法的缺点是当混凝剂的浓度或加入速度发生变化时，若未及时重新整定过滤器的工作时间，或者由于操作人员的失职，都还会发生矾花穿透，使出水水质恶化。为了更好地防止水净化过程中混凝剂穿透过滤器，使净化水质得到保证，本实用新型提出了一种新的水净化处理过程中防止混凝剂穿透过滤器的保护系统，即利用过滤器出入口的压差作为控制讯号，来控制净化系统的工作。

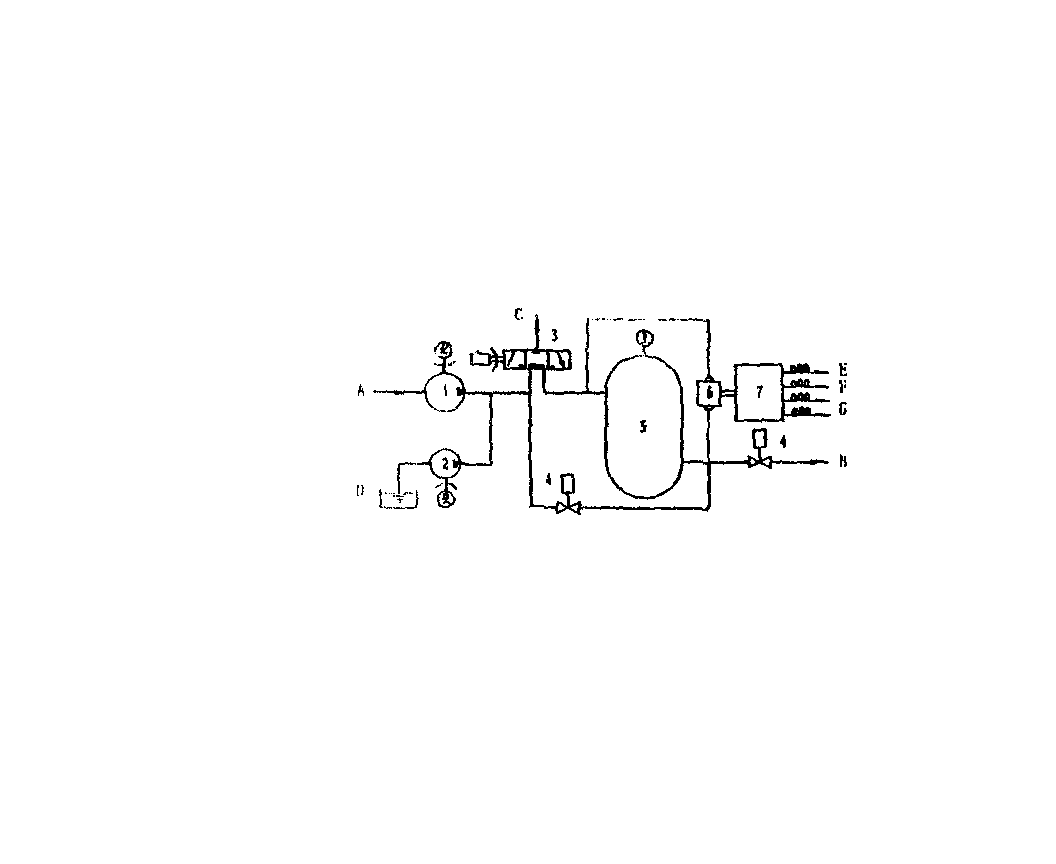

本实用新型如图1所示由压差控制器〔6〕、电控箱或电控柜〔7〕、定量加药泵〔2〕和电动阀〔3〕、〔4〕组成。取过滤器〔5〕出入口 的压差作为控制讯号，当压差值超过额定允许值时，压差控制器〔6〕动作，电控箱〔7〕自动停止水泵〔1〕和定量加药泵〔2〕的工作，并发出声光讯号，以便操作者进行反洗再生。亦可利用压差控制器〔6〕的讯号来自动控制过滤器〔5〕的工作，当压差值超限时，停止过滤和加药，并自动切换阀门〔3〕和〔4〕，对过滤器〔5〕进行反洗，然后再自动切换阀门〔3〕和〔4〕，将再生后的过滤器〔5〕投入正常运转。
本实用新型具有结构简单、价格低廉、操作简便、容易控制掌握的优点。由于传感元件采用现有产品改造，产品的可靠性好，可以有效地防止水质净化过程中混凝剂穿透过滤器，保证出水品质。本实用新型可用于自来水、游泳池水和污水的处理系统。
