申请日1989.11.23
公开(公告)日1990.12.05
IPC分类号B07B1/22
摘要
一种用于污水处理的尼龙网旋转筛，其特点在于尼龙网做成的过滤筛网是衬在由支杆和螺旋形刮板组成的支撑导向结构上，并由弧形压片与筒体加强筋板夹紧，螺栓紧固。因而具有更换过滤筛网方便、开孔率大、电耗低、整机效率高以及加工制造方便、造价低廉等优点。本装置完全实现国产化生产，且处理效率优于国外一些同类产品。当用于纸厂废水处理时，可分离出废水中直径为0.25毫米的固体悬浮物，其去除率达75%，废水中纸浆回收率达80%。
権利要求書

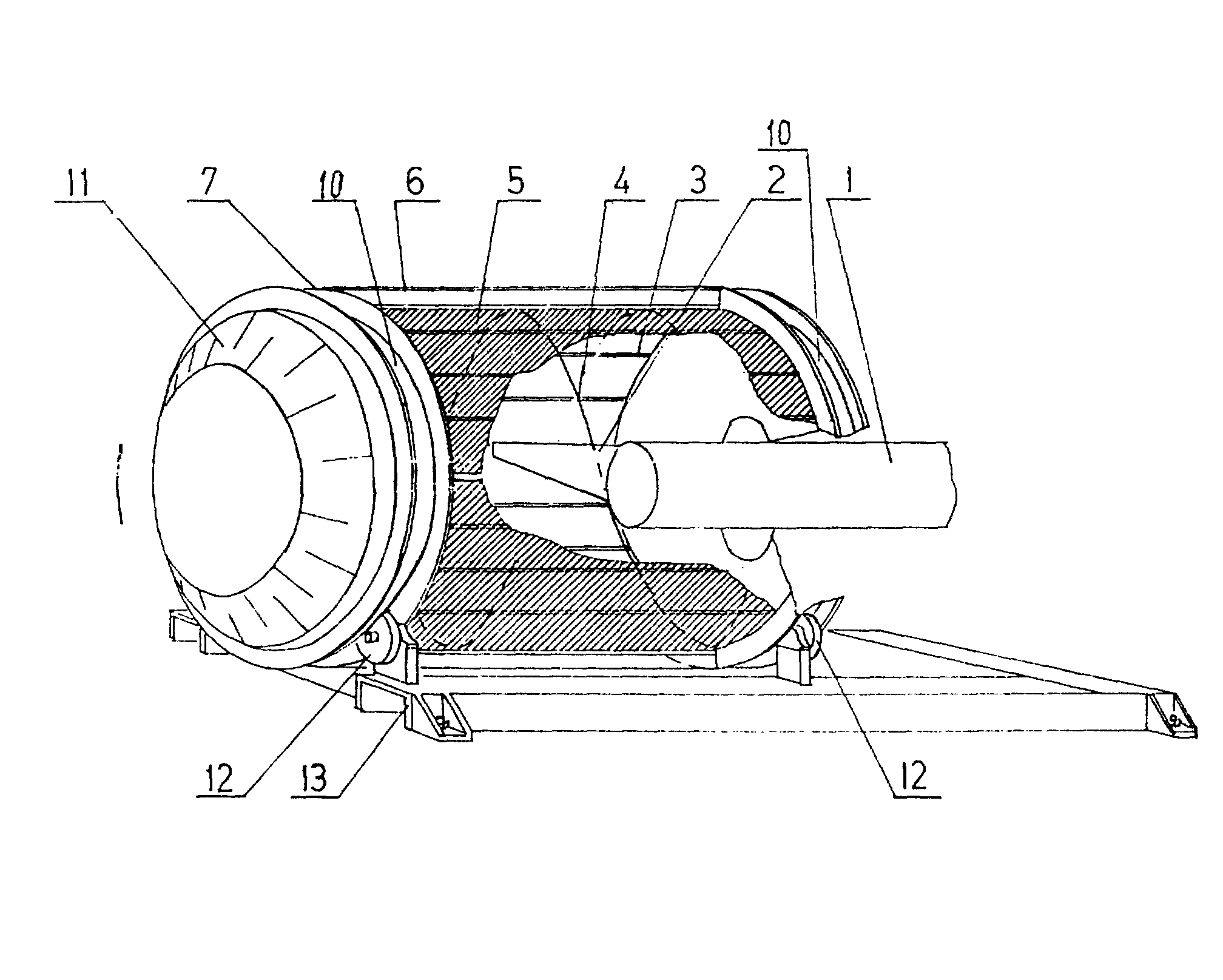

1、一种由进水(1)、布水(2)、过滤筛网(5)、反冲洗网喷头(14)、排渣机构(11)及旋转驱动机构组成的旋转筛，其特征在于尼龙做成的过滤筛网(5)是衬在由支杆(3)和螺旋形刮板(4)组成的支撑导向结构上。
2、根据权利要求1所述的装置，其特征在于支杆(3)的两端和螺旋形刮板(4)的两端与承体(10)相接，支杆(3)和螺旋形刮板(4)相交处相接。
3、根据权利要求1所述的装置，其特征在于过滤筛网(5)边缘与承体(10)之间是由弧形压片(8)与加强弧形筋板(7)之间夹紧，并用螺栓(9)紧固。
说明书
本实用新型提供一种固液分离装置，特别是一种用于废水中固体悬浮物分离收集的尼龙网旋转筛。
现有的固液分离旋转筛基本上由进水、布水、过滤旋转筛网、反冲洗网喷头及排渣机构和旋转驱动机构组成。由于筛网的旋转，进入筛体内的污水与筛网形成相对运动，使滤水网面不断更新，污水透过滤网，固体物被截留，从而有效地完成固液分离。同时，随着筛体的旋转，截留积聚的固体物被刮板排向筛体尾部的出渣机构，从而形成了污水透过滤网落下，积聚固体向排渣口流动的两股流向。由于浓缩固体容易造成滤网堵塞，故在筛体尾部设置反冲洗网喷头，使网体保持良好的过滤空隙。如新西兰生产的逆切式 (Contra-Shear)Standard Screen，其旋转筛体采用底平边对向转动轴心的三角形不锈钢片体构成过滤缝隙，不易堵塞，坚固耐用。其不足之处是，采用不锈钢筛体要获得大的开孔率，且过滤孔缝径要细小时，加工难度大，造价昂贵。
本实用新型的任务是提供一种改进的固液分离旋转筛，以实现尼龙滤网衬网方便，更换容易，过滤效率高，造价低的目的。
本实用新型的目的是这样实现的：尼龙做成的过滤筛网设计衬于由支杆和螺旋形刮板组成的支撑导向结构上。由电机带动过滤筛网均匀转动。过滤筛网头、尾承体由四个支承转轮支承，支杆两头与过滤筛网头、尾承体相接，螺旋形刮板外边缘分别与支杆相接，两端点与过滤筛网头、尾承体相接，整体构成了支撑过滤筛网的笼体。过滤筛网衬于笼体的外围。同时，过滤筛网头、尾承体设加强弧形筋板，既加强了承体，也用作网边固定。衬网时，扣紧对折网边，使网面绷紧，靠过滤筛网头、尾承体之间的网边用弧形压片和加强弧形筋板夹紧，再用螺栓固定。过滤筛网头端为进水，尾端为出渣。布水槽落水口位于过滤筛网中部的一边，过滤筛网运动方向与水落下的方向相反。由于相向运动，增加了过滤动压，使 污水得以迅速透过过滤筛网。固体物被滤网截留。随着过滤筛网的转动，被截留积聚的固体物由导向刮板排至过滤筛网尾部。过滤筛网尾部上方设置反冲洗网喷头，用清洁水冲洗滤网，经洗净的过滤筛网不断与积聚的固体物接触，进一步过滤、浓缩。浓缩固体最后由过滤筛网未端的螺旋出渣体排出机外。从而实现了固液分离的高效连续处理。
本实用新型固液分离尼龙网旋转筛可分离出废水中直径为0.25毫米的固 体悬浮物。用于纸厂废水处理时，废水中纸浆回收率达80%，固体悬浮物去除率达75%。
由于采用尼龙过滤筛网开孔率大，因而整机效率高，电耗低，仅为0.0005度/M3污水。采用的螺旋形导向刮板和支杆组成整体支撑网结构，外围衬网，既方便更换过滤筛网，又能使截留的固体物连续排出机外。整机使用普通材料，加工制造方便，造价低廉。对相同的过滤孔隙规格，处理效率优于国外一些同类产品。
