申请日1989.11.21
公开(公告)日1991.01.16
IPC分类号C02F1/42; B01J47/10
摘要
本实用新型提供一种带盐液射流器的流动床软水处理装置，其特点在于采用一个盐液射流器连续不断地把盐液送入再生塔，取消了流动床传统的高位盐液箱、低位盐液池的布置方式和溶盐专人操作及周期性地把盐液泵至高位盐箱的过程。具有结构紧凑、占地面积少、操作简化、管理方便及整体组装、工作可靠、连续出水、水质优良而稳定等优点，从而提供了一种可与锅炉配套整机出口的软水处理新设备。
権利要求書
1.一种流动床水处理装置，特别是一种带盐液射流器的软水处 理装置，由软化塔(3)、再生塔(8)、清洗塔(17)树脂循环 和盐液输送等几分组成，其特征在于盐液输送是通过溶盐塔(19)、 调节阀(20)及软水加压泵(6)来完成的。

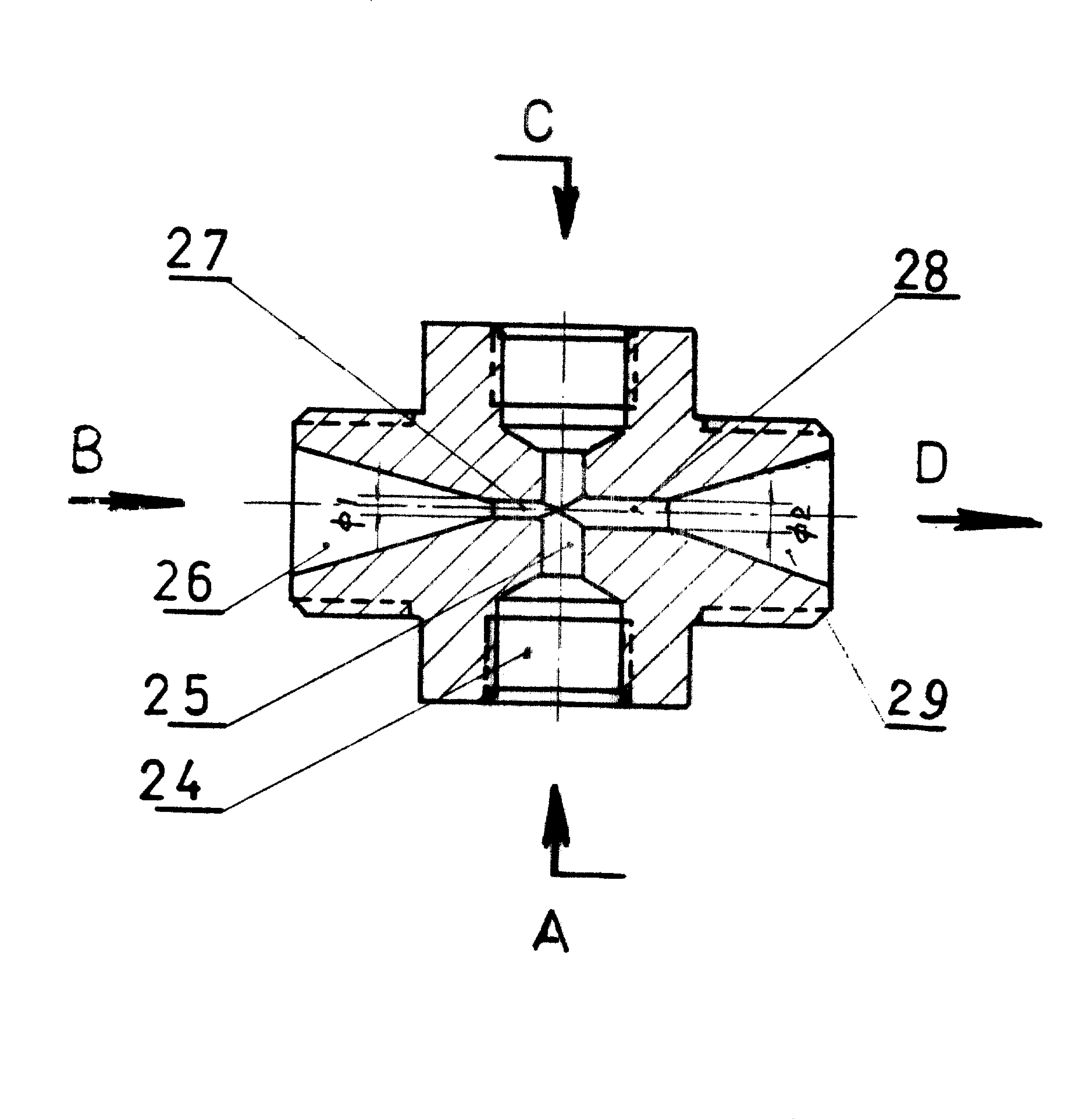

2.根据权利要求1所述的装置，其特征在于盐液射流器(16) 的混合室(28)截面积与射流室(27)截面积的比值应控制在 3.5至2.7之间，其最佳的截面积比为3∶1。
3.根据权利要求1所述的装置，其特征在于盐液射流器(16) 以采用透明的有机玻璃加工制造为宜。
说明书
一种带盐液射流器的软水处理装置
本实用新型属于一种经改进的用氯化钠(盐)作再生剂的离子交 换水处理装置，可广泛用于对硬水进行软化处理的行业。
现有的软水处理设备中，为于使锅炉给水达到规定的技术标准， 其主要方法是用离子树脂与原水中的离子进行交换;用盐为再生剂使 失效的饱和树脂再生。如市场出售新研制的叁塔式流动床水处理设备 (中国专利局已授权的872111160专利产品)，它比固定床、 活动床、移动床有较明显的优越性，不需要周期性的停床再生、清洗、 也比双塔流动床在工艺上较为合理。众所周知，其装置共同包括软化 塔、树脂再生塔、树脂清洗塔、树脂循环和盐液输送五个部分：由内 装离子交换树脂的软化塔进行软水处理后，失效的树脂经再生塔再生， 再经清洗后回用、及向再生塔输送盐液等几部分组成。现有技术是把 固态盐和水加入低位溶盐池，利用盐液泵进行循环溶解，至盐液饱和 后，再泵至配置于高层位置的高位盐箱，然后自流入再生塔。其不足 之处是溶盐时要有专人操作，周期性地用泵把低位溶盐池的饱和盐液 送至高位盐箱，其设备配置高差大，占地面积较大，且多用了阀门、 管道，不能满足与锅炉配套的软水处理设备整机出口的要求。
本实用新型的目的在于取消现有软水处理装置的低位盐池和高位 盐箱，达到简化操作、方便管理、整体组装、提高水质的效果。
本实用新型的目的是这样实现的：溶盐塔顶部喷淋软水，通过溶 盐塔内一段盐层后，从塔底的筛网下经盐液调节阀、盐液流量计进入 盐液射流器的盐液入口和负压室的盐流，与从软水加压泵、盐液射流 阀进入盐液射流器的射流入口和射流室的软水在混合室混入，从混合 液出口进入再生塔底部，因而能连续不断地完成盐液的制备与输送过 程。
本实用新型与其它流动床水处理装置相比，有如下优点：
1.结构紧凑，占地面积小。例如2吨/时的设备占地面积仅 1.2m2，由于不需要配置低位盐池和高位盐液箱，故特别适合于车 间面积较少、厂房不高的用户使用。
2.连续出水，水质优良而稳定。处理后水质的残余硬度达到 0.015mg-N/l以下。
3.简化操作，方便管理。本设备加一次盐可连续运行五天，而 其他流动床一般从低位盐液池泵一次盐液上高位盐液箱只能运行十二 小时。
4.整体组装，工作可靠，安装方便。从而提供了与锅炉配套整 机出口的软水处理装置。
本实用新型的具体工作原理、工艺流程及主要技术参数，通过下 述实施例及附图作进一步描述。
