申请日1989.10.17
公开(公告)日1990.08.15
IPC分类号E03F7/00
摘要
本实用新型公开了一种功能齐全的煤气废水专用车。
煤气废水车，车上备有电子声响报警器及水位吸满显示装置，在吸引装置的吸管末端设有能与地下煤气管道积水缸出水管口连接的可转动并确保密封的吸水管接头，在罐体至四通阀及吸人接头与吸引管中间设有球阀以实现一次罐体真空达到多次抽吸作业的目的。该装置的优点设计合理，功能齐全，防止了环境污染。
権利要求書
1、煤气废水车，车架上横卧一罐体，该罐体上部中间部位带有一个限制罐体内压力，确保气体排出安全的减压阀3，安全减压阀的左、右两侧分别设有手动排放装置及水位溢满报警装置，同时具有连接汽车动力输出机构的取力传动装置和煤气废水车分别在车头与罐体相接处，罐体至四通阀及吸引管接头与吸引管中间装有可实现一次真空，达到多次抽吸的球阀，其特征在于当罐气废水在工作时，弹簧作用于压板将底板孔密封，同时罐内压力达到一定值时，上部气体对压板产生的压力将弹簧压缩，使底板上移，气体排出罐外，限制罐内压力。
2、按照权利要求1所述煤气废水车，其特征在于采用汽车发动机为动力源，通过取力传动装置的驱动装置驱动气路系统的真空泵运转，将罐内空气抽出，使罐内产生负压，通过吸引装置将积水吸入罐内。
3、按照权利要求1所述的煤气废水车，其特征在于吸水管接头23与接管之间的配合表面兼密封圈采用镙钉限位，同时接着在接管处可自如转动接头23前端，用镙纹与地下煤气管道贮水缸水管口连接。
说明书
本实用新型涉及专用车技术，属于对现有载货汽车改装。该技术的产品适用于煤气行业抽吸运输城市地下煤气管道积水缸中的废水。
现有的技术是这样的：
国内使用煤气的城市在地下煤气供应管道中分段设有积水缸，当积水缸内废水积到一定量时，必须将废水排出，否则影响正常供气，涉及到千家万户生活问题。人们习以为常的沿袭人工抽气的落后方式，由于手工操作效率不高，废水排放在马路上，工人劳动强度大，效率低，造成环境严重污柒。
本实用新型的目的推出专用煤气废水车，其设计合理，抽吸运输方便，安全可靠，比手工抽吸效率高，防止了环境污柒。
本实用新型的目的可以通过如下措施来实现。

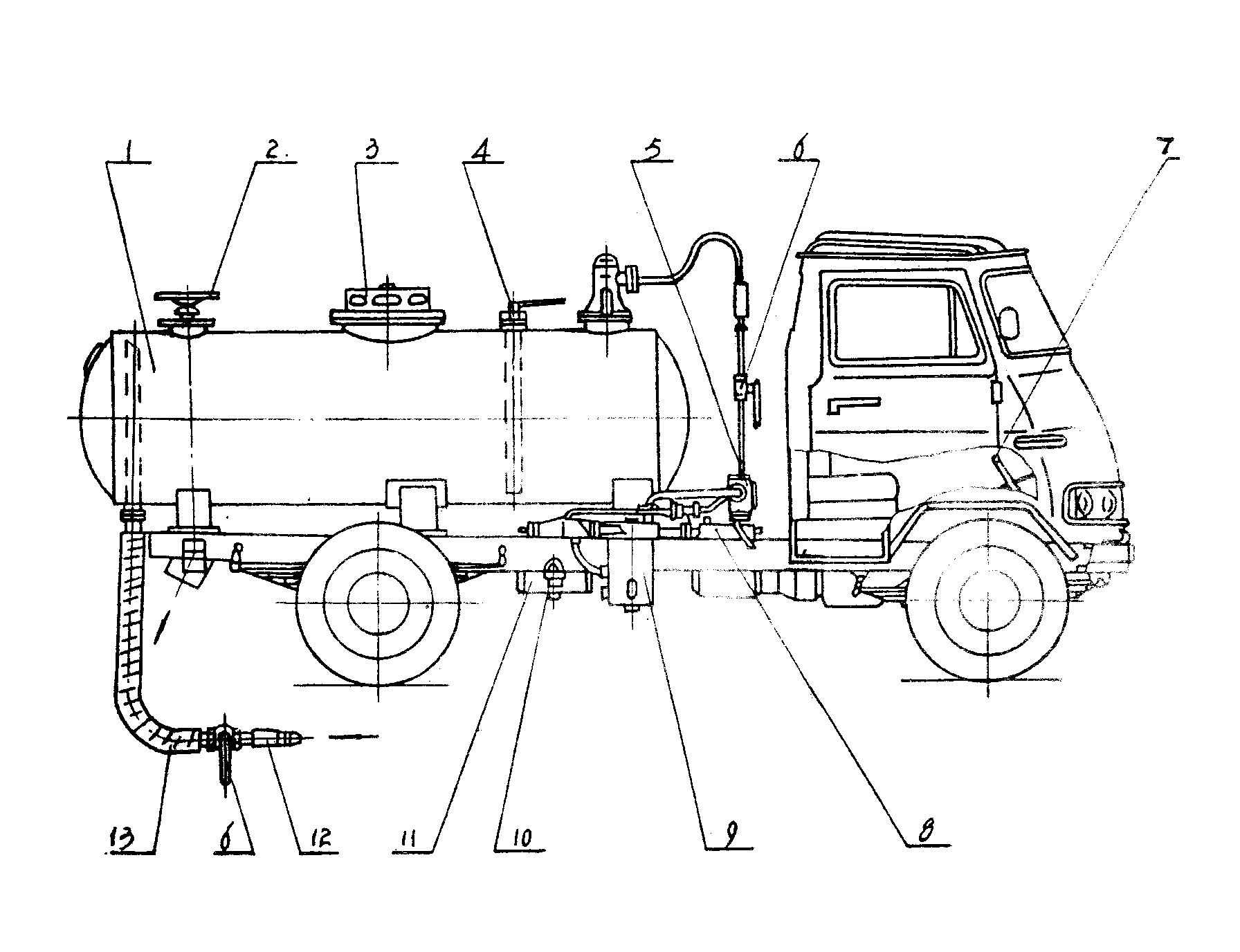

采用二类载重汽车底盘改制(即无车箱的载重汽车底盘)，在车架上部(竖)卧上部一罐体。安全减压阀3通过螺栓，固定在罐体上部的法兰上。上部还设有吸引排放装置及排放口。取力传动装置与汽车传动系统的变速器连接，将汽车发动机动力输出，驱动气路系统的真空泵运转。气路系统主要由真空泵(单级旋片式)11、单向阀6、四通阀5及管路组成。该系统通过真空泵11运转将罐体1内空气抽出使罐内形成负压吸引装置，将煤气废水从积水缸内吸至罐内。该专用车还配有安全极警自动显示功能。
