申请日2017.12.25
公开(公告)日2018.05.08
IPC分类号C02F1/52; B01F7/00; B01F7/18; B01F7/16
摘要
一种基于液压驱动的节能环保型高效污水处理设备，包括池体，所述池体内侧壁上均匀布置有若干个支承座，支承座上转动连接有转动板，转动板上均匀开设有若干扰动通孔，所述转动板另一端开设有开口朝向池体中间处的凹槽，凹槽内设置有第一弹簧，第一弹簧一端与凹槽内部固定连接，第一弹簧另一端固定连接有连接杆，所述连接杆的外端通过球铰链连接有水平柱。本发明的有益效果是当竖直柱向下运动时，带动水平柱向下运动，则连接杆会绕球铰链进行转动，当竖直柱继续向下运动时，通过连接杆来带动转动板绕支承座向下转动，同时连接杆向外伸出一段长度，转动板在向下转动时，其上开设的扰动通孔可以对池体内部的污水和絮凝剂进行有效扰动，提高了混合效果。
权利要求书
1.一种基于液压驱动的节能环保型高效污水处理设备，包括池体，其特征在于，所述池体内侧壁上均匀布置有若干个支承座，支承座上转动连接有转动板，转动板上均匀开设有若干扰动通孔，所述转动板另一端开设有开口朝向池体中间处的凹槽，凹槽内设置有第一弹簧，第一弹簧一端与凹槽内部固定连接，第一弹簧另一端固定连接有连接杆，所述连接杆的外端通过球铰链连接有水平柱，所述水平柱均与竖直柱固定连接;所述池体外侧壁上对称固定连接有两个安装座，安装座上固定连接有竖直支撑板，竖直支撑板顶端共同固定连接有水平支撑板，所述水平支撑板下侧设置有动力装置，所述动力装置包括安装柱，安装柱顶端与水平支撑板下侧固定连接，所述安装柱内部开设有空腔，空腔内设置有橡胶塞，橡胶塞下侧中间处与竖直柱顶端固定连接，所述橡胶塞与空腔内底部通过若干第二弹簧相连接，所述水平支撑板上设置有液压油储箱，液压油储箱通过进油管与空腔内部相连通，且进油管上设置有泵体，所述空腔还通过出油管与液压油储箱相连通，出油管上布置有单向电磁阀。
2.根据权利要求1所述的一种基于液压驱动的节能环保型高效污水处理设备，其特征在于，所述扰动通孔直径为1mm-3mm。
3.根据权利要求1所述的一种基于液压驱动的节能环保型高效污水处理设备，其特征在于，所述水平柱直径等于凹槽内径。
4.根据权利要求1所述的一种基于液压驱动的节能环保型高效污水处理设备，其特征在于，所述第一弹簧为拉簧。
5.根据权利要求1所述的一种基于液压驱动的节能环保型高效污水处理设备，其特征在于，所述支承座共设置有三组，每组均对称固定连接在池体内侧壁上。
6.根据权利要求1所述的一种基于液压驱动的节能环保型高效污水 处理设备，其特征在于，所述池体顶部为敞口状。
7.根据权利要求1或6所述的一种基于液压驱动的节能环保型高效污水处理设备，其特征在于，所述池体底部开设有排污口，排污口上设置有塞体。
说明书
一种基于液压驱动的节能环保型高效污水处理设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种基于液压驱动的节能环保型高效污水处理设备。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
絮凝是指使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。
在使用时，为了使絮凝效果更佳，需要使絮凝剂与污水进行充分的混合处理，在现有技术中，混合是通过搅拌叶片来进行的，但是其混合效果不佳，难以达到充分混合的目的。
发明内容
本发明的目的在于提供一种基于液压驱动的节能环保型高效污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

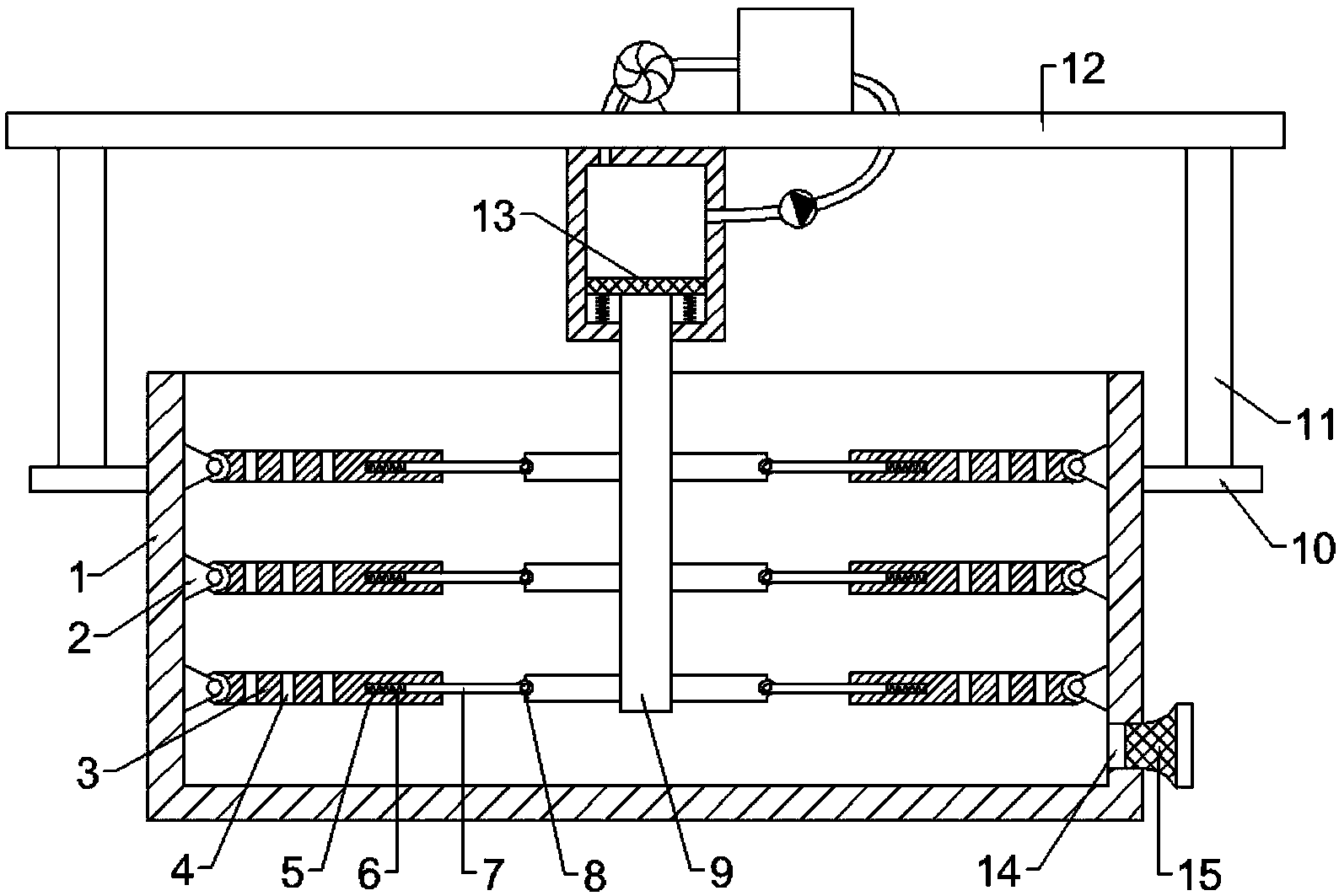

一种基于液压驱动的节能环保型高效污水处理设备，包括池体，所述池体内侧壁上均匀布置有若干个支承座，支承座上转动连接有转动板，转动板上均匀开设有若干扰动通孔，所述转动板另一端开设有开口朝向池体中间处的凹槽，凹槽内设置有第一弹簧，第一弹簧一端与凹槽内部固定连接，第一弹簧另一端固定连接有连接杆，所述连接杆的外端通过球铰链连接有水平柱，所述水平柱均与竖直柱固定连接;所述池体外侧壁上对称固定连接有两个安装座，安装座上固定连接有竖直支撑板，竖直支撑板顶端共同固定连接有水平支撑板，所述水平支撑板下侧设置有动力装置，所述动力装置包括安装柱，安装柱顶端与水平支撑板下侧固定连接，所述安装柱内部开设有空腔，空腔内设置有橡胶塞，橡胶塞下侧中间处与竖直柱顶端固定连接，所述橡胶塞与空腔内底部通过若干第二弹簧相连接，所述水平支撑板上设置有液压油储箱，液压油储箱通过进油管与空腔内部相连通，且进油管上设置有泵体，所述空腔还通过出油管与液压油储箱相连通，出油管上布置有单向电磁阀。
作为本发明进一步的方案是：所述扰动通孔直径为1mm-3mm。
作为本发明再进一步的方案是：所述水平柱直径等于凹槽内径。
作为本发明再进一步的方案是：所述第一弹簧为拉簧。
作为本发明再进一步的方案是：所述支承座共设置有三组，每组均对称固定连接在池体内侧壁上。
作为本发明再进一步的方案是：所述池体顶部为敞口状。
作为本发明再进一步的方案是：所述池体底部开设有排污口，排污口上设置有塞体。
本发明的有益效果是当竖直柱向下运动时，带动水平柱向下运动，则连接杆会绕球铰链进行转动，当竖直柱继续向下运动时，通过连接杆来带动转动板绕支承座向下转动，同时连接杆向外伸出一段长度，转动板在向下转动时，其上开设的扰动通孔可以对池体内部的污水和絮凝剂进行有效扰动，提高了混合效果;当竖直柱向上运动时，同理会带动转动板向上转动，则扰动通孔同样也可以对污水造成扰动，再进一步提高污水的絮凝效果。
