申请日2017.12.25
公开(公告)日2018.05.04
IPC分类号C02F9/04; C02F101/20
摘要
本发明公开了一种养殖废水的排污分解装置，包括支撑底座、水泵、电机和尘土灰质过滤网，所述支撑底座的下方设置有滚轮，且支撑底座的左侧安装有第一弹簧调节支撑杆，所述机箱外壳的左侧安装有进水口，且进水口上方设置有水泵管道，所述水泵的左侧安装有水泵连接口，且水泵连接口的左侧连接有水泵管道，所述水泵下方设置有水泵支撑架，所述电机的外侧设置电机防水外壳，且电机防水外壳位于支撑底座的上方，所述电机防水外壳的下方安装有电机支撑杆，且电机的左侧连接有电机接口。该养殖废水的排污分解装置采用水泵引水，处理污水的速度十分快，且能同时处理不同程度污染的废水，处理过后不会留下过多的污泥难以处理。
权利要求书

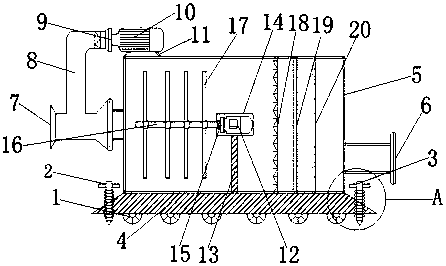

1.一种养殖废水的排污分解装置，包括支撑底座(4)、水泵(10)、电机(12)和尘土灰质过滤网(18)，其特征在于：所述支撑底座(4)的下方设置有滚轮(1)，且支撑底座(4)的左侧安装有第一弹簧调节支撑杆(2)，所述支撑底座(4)右侧安装有第二弹簧调节支撑杆(3)，所述支撑底座(4)上方安装有机箱外壳(5)，且机箱外壳(5)的右侧安装有排水口(6)，所述机箱外壳(5)的左侧安装有进水口(7)，且进水口(7)上方设置有水泵管道(8)，所述水泵(10)的左侧安装有水泵连接口(9)，且水泵连接口(9)的左侧连接有水泵管道(8)，所述水泵(10)下方设置有水泵支撑架(11)，所述电机(12)的外侧安装有电机防水外壳(14)，且电机防水外壳(14)的下方安装有电机支撑杆(13)，所述电机(12)的左侧连接有电机接口(15)，且电机接口(15)左侧安装有转轴(16)，所述尘土灰质过滤网(18)右侧安装有活性炭过滤网(19)，且活性炭过滤网(19)右侧安装有重金属过滤网(20)。
2.根据权利要求1所述的一种养殖废水的排污分解装置，其特征在于：所述第一弹簧调节支撑杆(2)与第二弹簧调节支撑杆(3)尺寸完全相同，且第一弹簧调节支撑杆(2)与第二弹簧调节支撑杆(3)之间相互平行。
3.根据权利要求1所述的一种养殖废水的排污分解装置，其特征在于：所述滚轮(1)沿支撑底座(4)的水平方向均匀分布，且第一弹簧调节支撑杆(2)与第二弹簧调节支撑杆(3)分别垂直于支撑底座(4)。
4.根据权利要求1所述的一种养殖废水 的排污分解装置，其特征在于：所述机箱外壳(5)底端与支撑底座(4)顶部完全贴合，且机箱外壳(5)长度与支撑底座(4)上方长度完全相同。
5.根据权利要求1所述的一种养殖废水的排污分解装置，其特征在于：所述排水口(6)和进水口(7)与机箱外壳(5)之间为固定结构，且排水口(6)左侧完全贴合于机箱外壳(5)。
6.根据权利要求1所述的一种养殖废水的排污分解装置，其特征在于：所述水泵管道(8)通过水泵连接口(9)与水泵(10)构成了可拆卸结构，且水泵(10)与水泵连接口(9)中轴线相重合。
7.根据权利要求1所述的一种养殖废水的排污分解装置，其特征在于：所述电机(12)完全被电机防水外壳(14)所包围，且电机支撑杆(13)垂直于电机(12)。
8.根据权利要求1所述的一种养殖废水的排污分解装置，其特征在于：所述尘土灰质过滤网(18)、活性炭过滤网(19)和重金属过滤网(20)三者相互平行，且活性炭过滤网(19)、尘土灰质过滤网(18)与重金属过滤网(20)之间的距离相同。
说明书
一种养殖废水的排污分解装置
技术领域
本发明涉及废水处理技术领域，具体为一种养殖废水的排污分解装置。
背景技术
由于城市人口的不断增多，城市生活废水处理问题日益凸显，因为技术落后、资金短缺、治理难度较大，一直影响着城市环境及其建设，如果不尽快解决这些问题，那么随着城市化的推进，用水量的不断增加，污染将会更加的严重，影响也会更加的恶劣，排污分解装置是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。现如今对污水水质排放标准各不相同，废水处理工艺也很多，因标准不同所以采用设备也不一样，而现在的排污分解装置在工作时需要人工不断的操作，且处理污水的速度十分缓慢，不能同时处理不同污染的废水，留下的污泥难以处理。
发明内容
本发明的目的在于提供一种养殖废水的排污分解装置，以解决上述背景技术中提出的现在的排污分解装置在工作时需要人工不断的操作，且处理污水的速度十分缓慢，不能同时处理不同污染的废水，留下的污泥难以处理等问题。
为实现上述目的，本发明提供如下技术方案：一种养殖废水的排污分解装置，包括支撑底座、水泵、电机和尘土灰质过滤网，所述支撑底座的下方设置有滚轮，且支撑底座的左侧安装有第一弹簧调节支撑杆，所述支撑底座右侧安装有第二弹簧调节支撑杆，所述支撑底座上方安装有机箱外壳，且机箱外壳的右侧安装有排水口，所述机箱外壳的左侧安装有进水口，且进水口上方设置有水泵管道，所述水泵的左侧安装有水泵连接口，且水泵连接口的左侧连接有水泵管道，所述水泵下方设置有水泵支撑架，且水泵支撑架位于机箱外壳的上方，所述电机的外侧设置电机防水外壳，且电机防水外壳位于支撑底座的上方，所述电机防水外壳的下方安装有电机支撑杆，且电机的左侧连接有电机接口，所述电机接口左侧安装有转轴，且转轴位于搅拌叶的中心位置，所述尘土灰质过滤网右侧安装有活性炭过滤网，且尘土灰质过滤网位于电机右侧，所述活性炭过滤网右侧安装有重金属过滤网。
优选的，所述第一弹簧调节支撑杆与第二弹簧调节支撑杆尺寸完全相同，且第一弹簧调节支撑杆与第二弹簧调节支撑杆之间相互平行。
优选的，所述滚轮沿支撑底座的水平方向均匀分布，且第一弹簧调节支撑杆与第二弹簧调节支撑杆分别垂直于支撑底座。
优选的，所述机箱外壳底端与支撑底座顶部完全贴合，且机箱外壳长度与支撑底座上方长度完全相同。
优选的，所述排水口和进水口与机箱外壳之间为固定结构，且排水口左侧完全贴合于机箱外壳。
优选的，所述水泵管道通过水泵连接口与水泵构成了可拆卸结构，且水泵与水泵连接口横直中轴线相重合。
优选的，所述电机完全被电机防水外壳所包围，且电机支撑杆垂直于电机。
优选的，所述尘土灰质过滤网、活性炭过滤网和重金属过滤网三者相互平行，且活性炭过滤网与尘土灰质过滤网、重金属过滤网之间的距离相同。
与现有技术相比，本发明的有益效果是：该排污分解装置采用水泵引水，处理污水的速度十分快，且能同时处理不同程度污染的废水，处理过后不会留下过多的污泥难以处理，本装置采用了大功率的水泵进行引水操作，使得处理速度十分快，且内部安装有尘土灰质过滤网、活性炭过滤网、重金属过滤网，在运行过程中活性炭过滤网可吸附那些对微生物有毒的物质，废水中的重金属从溶解的离子形态转变成难溶性化合物而沉淀下来，从水中转移到污泥中;经重金属过滤网过滤后，废水中的重金属污染源被处理，让该装置拥有了能同时处理不同程度污染的废水的能力，装置内部安装有电机、转轴、搅拌叶，使得废水进入后内部含有的污泥能够快速分解开来，不会在处理之后留下大量难以清理的污泥，装置下方设置了第一弹簧调节支撑杆、第二弹簧调节支撑杆、支撑底座，使该装置在运行的过程中运转平稳、安全可靠，实用性与操作性得到了很大的提升，该装置设置有两排滚轮，能够方便移动，节约了人力。
