申请日1991.04.13
公开(公告)日1992.08.12
IPC分类号B65F1/06
摘要
一种家庭垃圾的收集装置，特别是冬季污水存储箱，该装置是将一个内部衬有橡胶的织物容器，安装在一个框架内，框架上口设有当框架翻倒时使其上口扩大的活门，使用时，用叉车将存储箱提起翻转，因框架上口扩大，结冰污水很容易因自重逐渐与容器壁剥离而倒出，从而达到将污水收集运走的目的。本发明能实现机械化装运污水，提高工效，减轻工人劳动强度，结构简单，容易制造，框架坚固耐用，并降低成本。
権利要求書

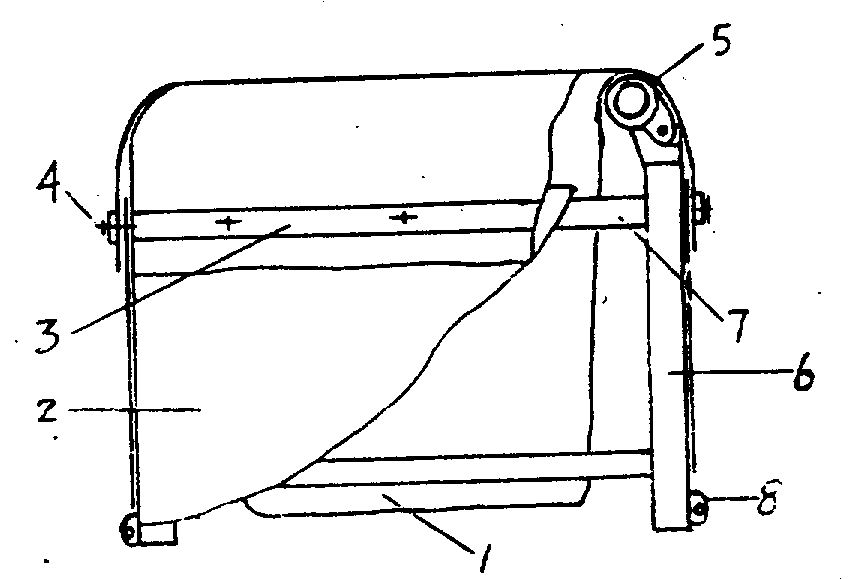

1、一种家庭垃圾的收集装置，特别是冬季污水存储箱，由一个安装在矩形立体框架内的容器1所构成，其特征在于：
1)矩形立体框架由立柱6，横杆7组装而成，框架顶部设有当框架翻倒时使框架上口扩大的活门5;
2)容器1为一内面衬有橡胶的上口大下底小的袋状织物所构成，容器1的上口向外翻转，绕过框架顶部的活门5，以螺钉4穿过压条3、容器壁、框架外面铁皮2、固定在框架的横杆7上。
2、根据权利要求1所述的冬季污水存储箱，其特征在于所述的活门5是安装在固定于立体框架顶端作为活门底座的水平矩形框架9上，该框架顶面的内侧面高于外侧面，在外侧面上，每隔一定距离，焊接一个带孔的活门轴环10，截面为圆管状的活门5的下部，也在每隔一定距离处，焊接一个活门轴环11，该轴环11与轴环10相衔接，并以销钉将两个轴环连成一体。
说明书
本发明涉及一种家庭垃圾的收集装置，特别是冬季污水存储箱。
我国北方冬季，气候严寒，而许多城镇，没有下水道，致使居民日常生活产生的污水，很难排除。于是，有的采用定时由机动车按规定路线行驶，按户收集污水送出;有的建造封闭的污水井，然后再将污水抽入车内送走的方法来解决;但前者定时运输，十分不便，而且在窗口内储存污水，污水冻结后，体积膨胀，即使在铁制水槽内壁上，事先涂了黄油，也无法倒出;而后者建井，投资高，并且井底沉积垃圾，很难抽出，只好用人力捞出，劳动强度大，工作十分艰苦。为此，一般都是用雪、炉灰等围起露天水池，向池内倾倒污水，待达到一定高度后，再由人工刨出、运走。这种方法，占地面积大，影响交通和市容，而且工作仍旧十分吃力，因此怎样解决这类城镇中居民排除生活污水的问题，一直没有很好的办法。
本发明的目的是要提供一种冬季污水存储箱，使箱内储存的污水即使结冰后体积膨胀，也很容易倒出，以便收集运走，从而减轻工人劳动强度并且有益市容卫生。
本发明的目的是这样实现的：该污水存储箱是将一个内部衬有橡胶的尼龙布或帆布做成的上口大下底小的袋状容器，安装在一个矩形立体框架内，框架顶部设有当框架翻倒时，使框架上口扩大的活门，而袋状容器的上口，绕过活门，固定在框架外围的铁皮和横杆上，框架上设有吊环，当存放污水结冰后，用叉车将该存储箱提起翻转时，由于框架上口扩大，冰块本身上大下小，加以袋内为橡胶衬里，冰里很容易因自重而逐渐与容器壁剥离而倒出，从而达到便于将污水收集运走的目的。
