申请日1991.04.15
公开(公告)日1992.04.08
IPC分类号C02F1/40
摘要

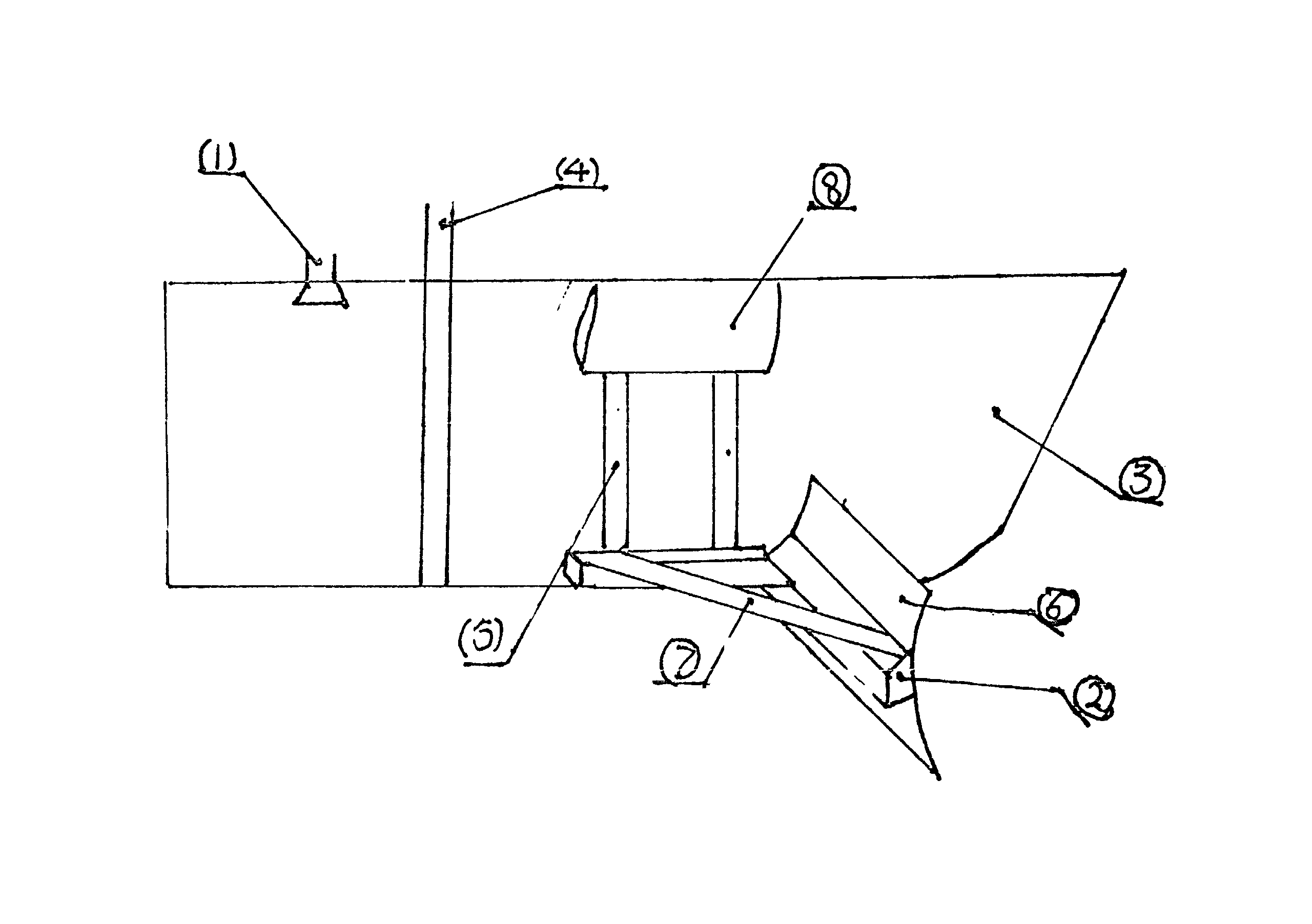

本实用新型所涉及到是一种环保用具，具体的说 是一种油污水除污装置，它由抽入泵组1、吸口排板 2、分离舱3、抽出泵4、吸口排板高度调节装置5、挡 油板6、吸口排板支承杆7、固定装置8组成。该装置 使用方便，对大面积油污水除污效果好、速度快、可在 行进中除污。
権利要求書
1、一种由抽入泵组(1)、抽入泵组吸口排板(2)、分离舱(3)、抽出泵(4)、组成的油污水除污装置，其特征在于吸入口排板(2)上装有高度调节装置。
2、如权利要求1所述的油污水除污装置，其特征在于所说的吸口排板高度调节装置，由吸口排板为导块且与导轨导向套连接以及升降导块的卷扬机组成。
3、如权利要求1所述的油污水除污装置，其特征在于所说的吸口排高度调节装置，吸口排板与导套相连接，丝杠的底部与导套相连接组成，丝杠用来调节高度。
4、如权利要求1所述的油污水除污装置，其特征在于所说的吸口排板高度调节装置为一组滑导轨与排板底部排水量等于本身与排板重量和的气胎组成。
5、如权利要求1或2所述的油污水除污装置，其特征在于吸口排板(2)两侧装有挡油板。
6、如权利要求3或4所述的油污水除污装置，其特征在于吸口排板(2)的两侧装有挡油板。
说明书
本实用新型涉及到的是环境保护领域特别是水资源保护用的一种设备，具体的说它是一种可以附加在船上的油污水除污装置。
中国专利公报一九八六年十二月二十日在第二卷三十号上公开了一种申请号为85103593发明名称为“分离油污水的方法及实施该方法的设备”的发明专利，该申请所公开的设备采用碟片分离机来将油与水分离开。由于该设备除污速度低，在行进中除污效果差，由油水飞溅工作环境较差。
本实用新型的发明目的就是针对现有技术中存在的不足之处而提出的一种除污速度高、可在行进中除污的油污水除污装置。
本实用新型的发明目的是通过以下技术方案来加以实现为：
一种由抽入泵组(1)、抽入泵组吸口排板(2)、分离舱(3)、抽出泵(4)、组成的油污水除污装置，其吸口排板(2)上装有高度调节装置。
本实用新型的发明目的还可以通过以下技术方案来加以 实现：
一种由抽入泵组(1)、抽入泵组吸口排板(2)、分离舱(2)、抽出泵(4)组成的油污水除污装置，其吸口排板(2)上装的高度调节由吸口排板为导块且与导轨的导套连接，以及开降导块的卷扬机组成。
一种由抽入泵组(1)、抽入泵组吸口排板(2)、分离舱(2)、抽入出泵(4)、组成的油污水除污装置，其吸口排板(2)上装的高度调节装置由一组丝杠底部与导轨的导套连接、用丝杠来调节吸口排板高度。
一种由抽入泵组(1)、抽入泵组吸入口排板(2)、分离舱(3)、出泵(4)组成的油污水除污装置，其特征在于吸入口排板(2)上装置的高度调节装置为由一组光滑导轨为导向由排水量等于本身与排板重量和的气胎排板底(或气伐)提供支承力而组成高度调节装置。
一种由抽入泵组(1)、抽入泵组的吸入口排板(2)、分离舱(3)、抽出泵(4)组成的油污水除污装置，且吸入口排板(2)上装有高度调节装置，例如采用卷扬机来调节高度，其在于吸入口排板(2)两侧装有挡油板。
一种由抽入泵组(1)、抽入泵组的吸入口排板(2)、分离舱(3)、抽出泵(4)、其抽入泵组的吸入口排板(2)上安装有由一组丝杠与导轨组成或由一组光滑导轨和排板(2)底部且排水量等于本身与排板重量和气胎(或气伐)组成的调节装置组成的油污水除污装置，其在于吸入口排板(2)两侧安装的挡油板。
本实用新型与现有技术相比较具有如下积极效果：
1、可在行进中除去油污、非常适宜地污染面积较大的水域来除污。
2、由于该装置不需专门船只，使用时装卸均方便，也不需对船作特别改装即可使用，报资少，使用方便。
3、该装置除现油污速度快。
