申请日1989.11.03
公开(公告)日1990.06.20
IPC分类号E03C1/30
摘要

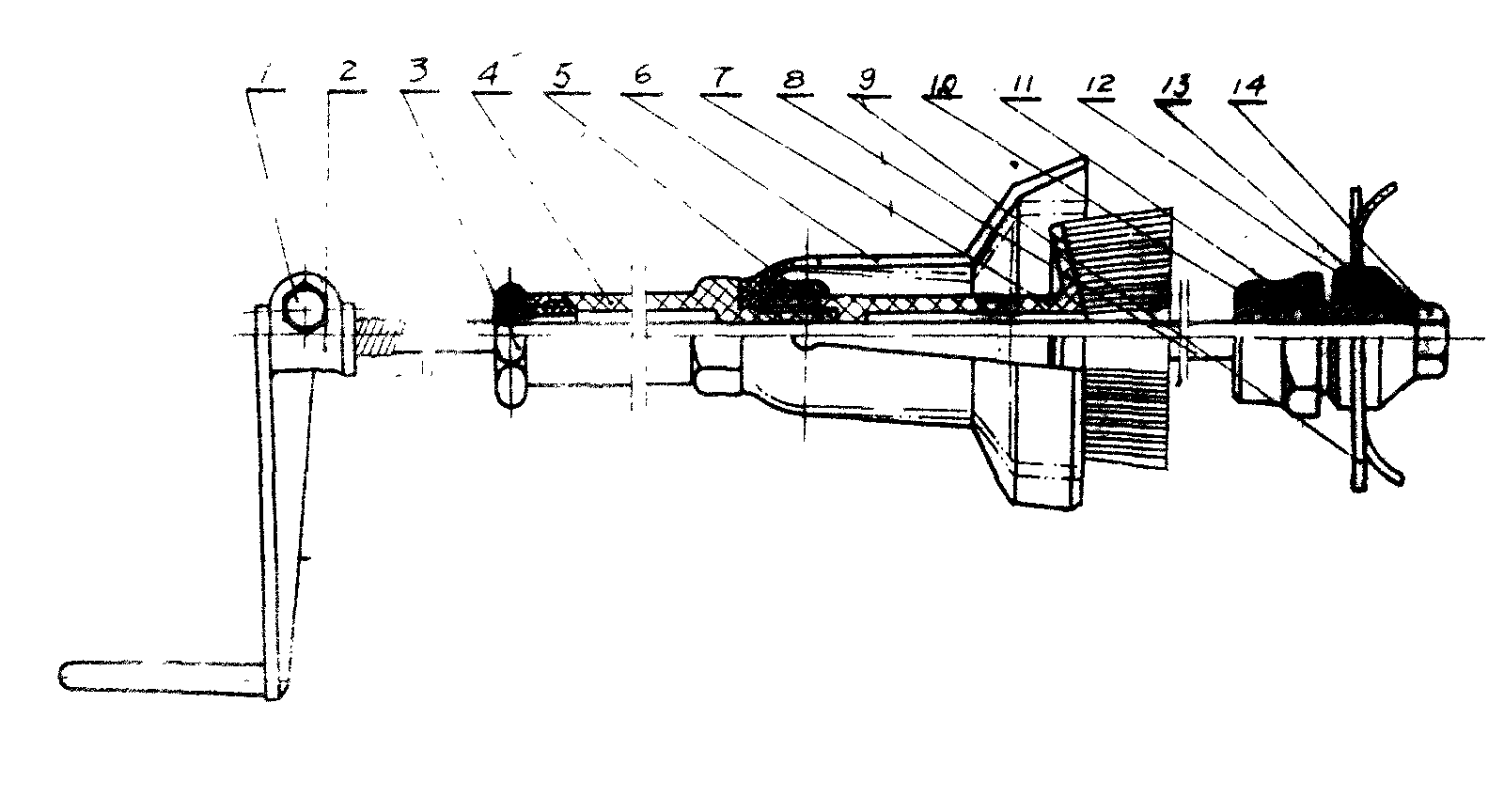

一种由钢件和塑料橡胶件组成的多用式家用污水管清理器，其特征为：杆柱(4)两端分别配备有摇手把(2)弹性活塞(6)、清理爪头(9)由软轴(8)联结成传动机构，清理爪头(9)联结在软轴(8)上，有爪接头(11)外端的内螺纹，拧入螺栓(14)将压圈清理爪头(13)拧紧，清理爪头(9)有圆柱销(12)固接。本实用新型结构简单，便于制作，价格低廉，通过组合后又成为系列式用具，广泛适用于城乡楼房居住的家庭。
権利要求書
1、一种由钢件和塑料橡胶件组成的多用式系列家用污水管清理器， 其特征在于：
A、杆柱(4)两端分别配备有摇手把(2)弹性活塞(6)、清理爪头(9)由软 轴(8)联结成传动机构。
B、清理爪头(9)联结在软轴(8)上，有爪接头(11)外端的内螺纹， 拧入螺栓(14)将压圈清理爪头(13)拧紧清理爪头(9)有元柱销(12) 固接;
C、爪接头(11)里端的螺纹和外錐体有轴向四个弹性槽，有锁紧 螺母(10)内錐子软轴(8)拧固，
D、杆柱(4)手握端有螺盖(3)、作防滑台阶和软轴(8)作导向代轴承。
2、根据权利1要求所述家用污水管清理器，其特征在于摇手把(2) 外端塑有操作摇向显示箭头，轴孔上有弹性槽由螺栓(1)将软轴(8)夹持。
3、根据权利1要求所述家用污水管清理器，其特征在于弹性活塞 (6)自由状态呈喇叭形，园周三至六个等份槽，最佳选定为四个槽，其大 头端可嵌入预埋钢料刃口弹性活塞(6)、孔内有元形刷子(7)上螺纹与杆柱， (4)联成整体，有密封圈(5)。
4、根据权利1要求所述家用活水管清理器其特征在于清理爪头(9) 随用途需要分别有：a、元形清理爪头，b、矩形清理爪头，c、钢丝 清理爪头，d、压圈清理爪头。
5、根据权利1要求所述家用污水管清理器，其特征在于通过简化 组合有杆柱(4)，螺盖(3)，弹性活塞(6)园形刷子(7)堵片(5)，匹配成双用式。
6、根据权利1要求所述家用污水管清理器，其特征在于通过再简 化组合有杆柱(4)，螺盖(3)，弹性活塞(6)堵头(15)，匹配成单用式。
说明书
本实用新型是属于一种家用污水管清理器，它不依赖能源由手驱动 可取代电动机械工作，可排除由于各种原因所引起的堵塞故障，并能及 时电去强力疏通，它是住家户日常必备的家庭用具。其结构简单，造价 低，易于用户接受。
本实用新型的设计目的在于：在现代住房设施日趋进化中，排污故 障的处理手段亦应完善，以满足人们的生活之需。由于家用排污管道孔 径有限，经一度使用后，管内壁上逐渐形成各种物质的污垢附积累厚， 管孔径随之变小而呈自然堵塞。与此同时，由因排污不慎，爱护差，以 及使用不当等缘故，而常见人为的堵塞。本实用新型则针对着这类病害， 采取有效治理措施，以保持生活环境的卫生条件。
本实用新型的优点在于：它不仅排除人为堵塞与自然堵塞，达到强 力疏通，而且在该清理器中弹性活塞的弹力作用，可适应管孔径各类异 变的均能伸入，活塞工作端周边嵌有钢料，在常用中能将管壁内附的污 垢予以铲掉，从而保持排污管壁的日常清洁，使原有孔径不会日积变小， 获得排污管道通畅无阻，减少日常排污故障周而复始的频繁现象，因此， 它比已有技术皮碗疏通器应用功效又别具一格。
本实用新型另一个优点在于：弹性活塞内装有元形刷子，在无堵塞 情况下，可用于洗刷洗涤槽，大便器和地面等浮垢，以保持器具日常清 洁卫生。
本实用新型的又一个优点在于：体积小，重量轻，操作省事，便于 储放，它不仅适用于家庭自备，也适用于管道疏通服务行业和建筑维修 单位配备多品种器材。
本实用新型的任务是通过以下方案实现的，在设计上力求从简，由 钢件和塑料橡胶件组成的多用式系列家用污水管清理器。
