申请日2017.08.08
公开(公告)日2018.02.27
IPC分类号B01D21/00; B01D21/24; B01D29/05; B01D29/62; C02F9/02
摘要
假发清洗后废水中毛发和重杂物去除系统，包括顶部敞口的沉淀池，沉淀池顶部水平铺设有过滤网，沉淀池的左侧顶部设置有支架，支架上水平设置有套管，套管内滑动穿设有废水进管，废水进管的右端向下倾斜弯折朝向过滤网，套管顶部平行并固定设置有气缸，气缸的活塞杆右端通过连接板与废水进管上部固定连接;沉淀池右侧上部设置有出水管接头，沉淀池左侧下部设置有杂物排出管接头，杂物排出管接头上设置有排杂阀;沉淀池右侧下部设置有清水管接头，清水管接头上设置有清水阀。本实用新型设计合理，很容易将假发清洗后废水中的毛发再次回收利用，并将废水中的重杂物进行清除，便于操作，自动化程度高，人工劳动强度小。
权利要求书
1.假发清洗后废水中毛发和重杂物去除系统，其特征在于：包括顶部敞口的沉淀池，沉淀池由砖和混凝土砌制而成，沉淀池顶部水平铺设有过滤网，沉淀池的左侧顶部设置有支架，支架上水平设置有套管，套管的中心线沿左右水平方向设置，套管内滑动穿设有废水进管，废水进管的右端向下倾斜弯折朝向过滤网，套管顶部平行并固定设置有气缸，气缸的活塞杆水平朝右设置，气缸的活塞杆右端通过连接板与废水进管上部固定连接;
沉淀池右侧上部设置有出水管接头，出水管接头上设置有出水阀，沉淀池内底部呈左低右高倾斜设置，沉淀池左侧下部设置有杂物排出管接头，杂物排出管接头上设置有排杂阀，杂物排出管接头的内孔最下边沿与沉淀池左侧最低边沿齐平;沉淀池右侧下部设置有清水管接头，清水管接头上设置有清水阀。
2.根据权利要求1所述的假发清洗后废水中毛发和重杂物去除系统，其特征在于：沉淀池内设置有将沉淀池内部分隔为左沉淀腔和右沉淀腔的隔板，隔板底部设置有排杂口，排杂口处可拆卸设置有堵板，隔板上部开设有排水口，排水口的下边沿高于出水 管接头的上部边沿，隔板顶部边沿与过滤网下表面接触。
3.根据权利要求2所述的假发清洗后废水中毛发和重杂物去除系统，其特征在于：沉淀池四周在过滤网外侧设置有挡水圈，过滤网上沿前后方向设置有挡水板，挡水板与隔板上下对应设置，挡水板前侧边沿和后侧边沿分别与挡水圈前侧和后侧固定连接。
说明书
假发清洗后废水中毛发和重杂物去除系统
技术领域
本实用新型属于假发制品生产技术领域，特别涉及一种假发清洗后废水中毛发和重杂物去除系统。
背景技术
假发制品(俗称发制品或档发)是以人体的毛发、动物毛发和化纤为原料，在假发制品时先要经过酸洗和水洗工艺，酸洗和水洗后的废水需要进行处理后，现在对这种废水的处理一般只处理废水中的酸度达到中性后即可，并没有对废水中的重杂物和较短的毛发进行除去，特别是废水中含有较多的毛发，白白地随着废水排出是较大的浪费，另外，含有较多毛发的废水排到田间或河流中难以腐化也影响到植物的生长。
实用新型内容
为解决现有技术的不足之处，本实用新型提供一种便于操作、清理效果好的假发清洗后废水中毛发和重杂物去除系统。

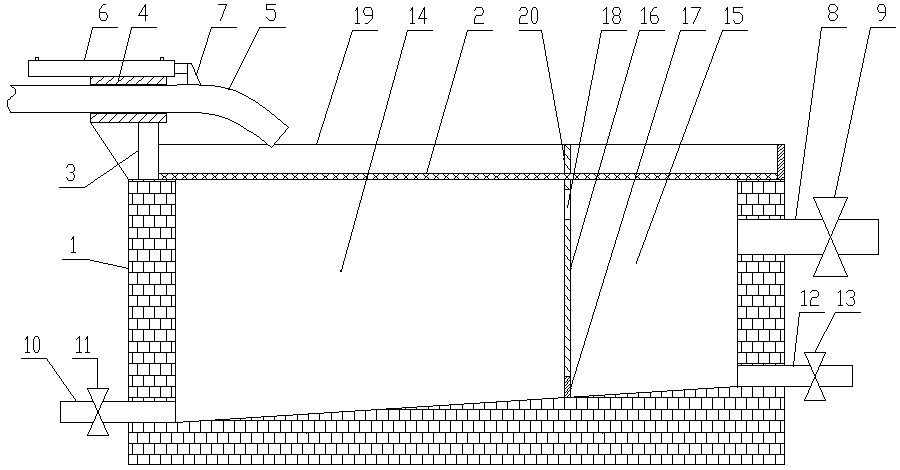

为解决上述技术问题，本实用新型采用如下技术方案：假发清洗后废水中毛发和重杂物去除系统，包括顶部敞口的沉淀池，沉淀池由砖和混凝土砌制而成，沉淀池顶部水平铺设有过滤网，沉淀池的左侧顶部设置有支架，支架上水平设置有套管，套管的中心线沿左右水平方向设置，套管内滑动穿设有废水进管，废水进管的右端向下倾斜弯折朝向过滤网，套管顶部平行并固定设置有气缸，气缸的活塞杆水平朝右设置，气缸的活塞杆右端通过连接板与废水进管上部固定连接;
沉淀池右侧上部设置有出水管接头，出水管接头上设置有出水阀，沉淀池内底部呈左低右高倾斜设置，沉淀池左侧下部设置有杂物排出管接头，杂物排出管接头上设置有排杂阀，杂物排出管接头的内孔最下边沿与沉淀池左侧最低边沿齐平;沉淀池右侧下部设置有清水管接头，清水管接头上设置有清水阀。
沉淀池内设置有将沉淀池内部分隔为左沉淀腔和右沉淀腔的隔板，隔板底部设置有排杂口，排杂口处可拆卸设置有堵板，隔板上部开设有排水口，排水口的下边沿高于出水管接头的上部边沿，隔板顶部边沿与过滤网下表面接触。
沉淀池四周在过滤网外侧设置有挡水圈，过滤网上沿前后方向设置有挡水板，挡水板与隔板上下对应设置，挡水板前侧边沿和后侧边沿分别与挡水圈前侧和后侧固定连接。
采用上述技术方案，清洗毛发后的废水由废水进管向沉淀池内注入，废水进管的左端连接有一节软管，毛发在过滤网的阻挡下被收集在过滤网上，每隔一段时间，废水进管的出水口朝向过滤网表面的地方会汇集较多的毛发，启动气缸，气缸的活塞杆驱动废水进管向右移动到过滤网的另一处，此时工人可对堆积的毛发进行清理，当该处再堆积毛发，就再移动废水进管，对堆积的毛发清理回收。废水通过过滤网流到左沉淀腔内，重杂物沉入底部，由于废水进管的出口排出的废水对左沉淀腔会产生影响，有的重杂物难以沉底，废水再经过排水口排到右沉淀腔内，再次进行沉淀后，最后经出水管接头排出。当重杂物沉入左沉淀腔和右沉淀腔的底部堆积较多时，废水进管停止入水，取出堵板，开启排杂阀，左沉淀腔和右沉淀腔暂存的废水排出后，再打开清水阀，清水注入到左沉淀腔和右沉淀腔内，将底部的沉淀物冲洗干净，由于沉淀池内底部呈左低右高倾斜设置，这样就更方便清理底部的沉淀物。
隔板不仅起到将沉淀池分隔为左沉淀腔和右沉淀腔的作用，而且起到支撑过滤网的作用。挡水圈起到避免废水流到沉淀池外部的作用，挡水板起到避免废水进管内的费用直接注入到右沉淀腔导致右沉淀腔的水产生波动，不能使重杂物很好地沉淀。
综上所述，本实用新型设计合理，很容易将假发清洗后废水中的毛发再次回收利用，并将废水中的重杂物进行清除，便于操作，自动化程度高，人工劳动强度小。
