申请日2017.08.08
公开(公告)日2018.02.23
IPC分类号C10L3/00; B01D50/00; B01D53/86; B01D53/84
摘要
本实用新型公开了一种污泥气体燃烧系统，包括集气装置，集气装置中收集的气体通过抽气风机进入气体预处理装置，经气体预处理装置处理后的气体通入锅炉作为燃料燃烧，经过燃烧的气体一部分通过烟囱直接排放，一部分作为补充空气通过回流管回流至集气装置，气体预处理装置包括依次串联设置的过滤装置，光催化装置和生物净化装置，气体依次经过过滤装置，光催化装置和生物净化装置处理后进入锅炉燃烧。本实用新型将污泥产生的气体输送至锅炉内进行燃烧，减少污染，节能环保。
权利要求书

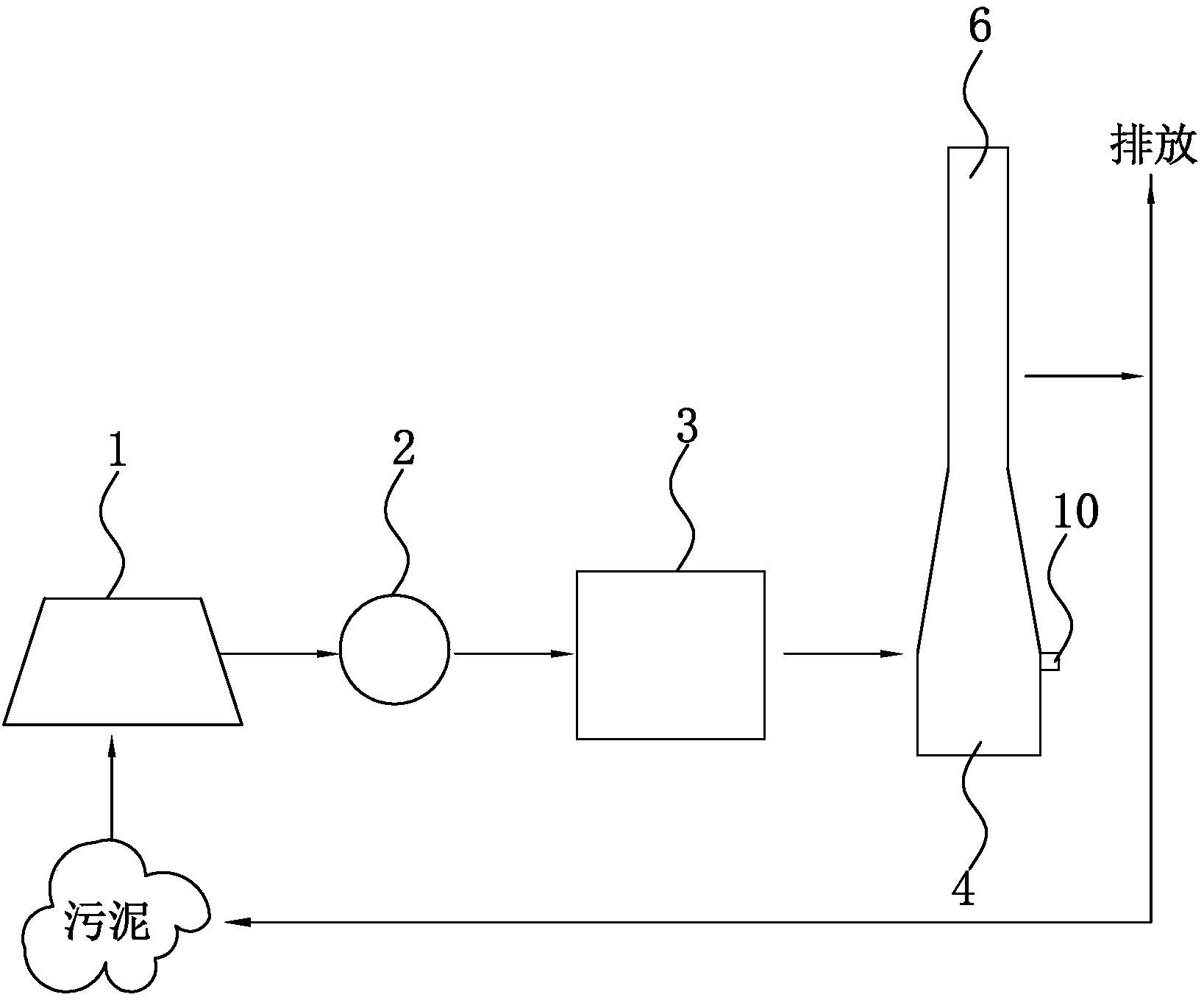

1.一种污泥气体燃烧系统，其特征在于：包括集气装置(1)，集气装置(1)中收集的气体通过抽气风机(2)进入气体预处理装置(3)，经气体预处理装置(3)处理后的气体通入锅炉(4)作为燃料燃烧，经过燃烧的气体一部分通过烟囱(6)直接排放，一部分作为补充空气通过回流管(7)回流至集气装置(1)，气体预处理装置(3)包括依次串联设置的过滤装置(5)，光催化装置(8)和生物净化装置(9)，气体依次经过过滤装置(5)，光催化装置(8)和生物净化装置(9)处理后进入锅炉(4)燃烧。
2.根据权利要求1所述的一种污泥气体燃烧系统，其特征在于：所述锅炉(4)上设有取样口(10)。
3.根据权利要求1所述的一种污泥气体燃烧系统，其特征在于：所述生物净化装置(9)包括增湿器(11)，以及与增湿器(11)串联设置的生物滤池(12)。
4.根据权利要求3所述的一种污泥气体燃烧系统，其特征在于：所述增湿器(11)底部设有喷淋液(13)，增湿器(11)内侧壁上设有喷淋头(14)，增湿器(11)的外侧壁上设有用于连接喷淋液(13)与喷淋头(14)的循环喷淋管(15)。
5.根据权利要求4所述的一种污泥气体燃烧系统，其特征在于：所述生物滤池(12)采用组装式。
6.根据权利要求5所述的一种污泥 气体燃烧系统，其特征在于：所述生物滤池(12)内设有生物填料(16)。
7.根据权利要求6所述的一种污泥气体燃烧系统,其特征在于：所述生物填料(16)为泥炭。
8.根据权利要求1所述的一种污泥气体燃烧系统，其特征在于：所述集气装置(1)的吸气口呈喇叭状设置。
9.根据权利要求1所述的一种污泥气体燃烧系统，其特征在于：所述过滤装置(5)包括絮凝装置(51)，设置在絮凝装置(51)顶部的加药装置(52)，设置在絮凝装置(51)底部的卸污装置(53)，与絮凝装置(51)串联设置的粗滤装置(54)，设置在粗滤装置(54)底部的RO过滤装置(55)，与RO过滤装置(55)串联设置的微处理装置(56)。
10.根据权利要求9所述的一种污泥气体燃烧系统，其特征在于：所述微处理装置(56)和絮凝装置(51)之间设有反冲洗装置(57)。
说明书
一种污泥气体燃烧系统
技术领域
本实用新型涉及生活垃圾处理技术领域，更具体地说，它涉及一种污泥气体燃烧系统。
背景技术
目前，污泥是污水处理过程中产生的固体废弃物，随着国内污水处理事业的发展，产生的污泥量也日益增加，污水污泥中除了含有大量的有机物和氮磷等营养物质，还存在致病菌和寄生虫等有毒有害成分，脱水污泥可进行卫生填埋、发酵制肥、干化处理，污泥直接填埋处理会影响填埋场的正常运行，并且占用填埋场大量面积，目前已被禁止采用，而污泥堆积会产生大量有害气体造成大气污染，危害人体健康，如果对污泥产生的气体进行科学的处理就会变废为宝。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种污泥气体燃烧系统，将污泥产生的气体输送至锅炉内进行燃烧，减少污染，节能环保。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种污泥气体燃烧系统，包括集气装置，集气装置中收集的气体通过抽气风机进入气体预处理装置，经气体预处理装置处理后的气体通入锅炉作为燃料燃烧，经过燃烧的气体一部分通过烟囱直接排放，一部分作为补充空气通过回流管回流至集气装置，气体预处理装置包括依次串联设置的过滤装置，光催化装置和生物净化装置，气体依次经过过滤装置，光催化装置和生物净化装置处理后进入锅炉燃烧。
通过采用上述技术方案，污泥臭气通过集气装置收集，然后通过抽气风机抽入气体预处理装置，在气体预处理装置中依次通过过滤装置、光催化装置和生物净化装置进行净化和吸收，臭气中的大部分恶臭物质经过光解反应以及光催化反应被分解，部分未分解的恶臭物质以及光解过程所产生的少量活性氧及臭氧，再经高效吸附材料的吸附，并促使它们在吸附材料表面继续反应，净化后的臭气进入锅炉作为原料燃烧产能，燃烧产生的气体可以直接排放，也可作为补充空气进行部分回流，其中回流风含有一定活性氧，可以有效抑制集气室内的蚊蝇孳生。
本实用新型进一步设置为：所述锅炉上设有取样口。
通过采用上述技术方案，在锅炉上设置了取样口，可以方便随时取样排放气体是不是符合排放标准。
本实用新型进一步设置为：所述生物净化装置包括增湿器，以及与增湿器串联设置的生物滤池。
通过采用上述技术方案，先经增湿器喷淋预处理，然后进入生物滤池，在生物滤池底部由下至上穿过生物填料，臭气组分顺利从气相中转移到微生物-水混合相中，通过吸附在生物填料上的除臭细菌的生命代谢活动而被氧化降解。采用生物滤池法处理臭气时，由于其处理效率高，运行费用又很低，所以尽管其除臭工艺条件不易控制、占地面积也非常大以及填料更换周期短等，其仍广泛应用于实际工程。
本实用新型进一步设置为：所述增湿器底部设有喷淋液，增湿器内侧壁上设有喷淋头，增湿器的外侧壁上设有用于连接喷淋液与喷淋头的循环喷淋管。
通过采用上述技术方案，喷淋液可以通过循环喷管进行循环喷淋，喷淋效果好。
本实用新型进一步设置为：所述生物滤池采用组装式。
通过采用上述技术方案，生物滤池采用组装结构设置，拆装方便，便于搬运。
本实用新型进一步设置为：所述生物滤池内设有生物填料。
通过采用上述技术方案，生物填料可以采用单一滤料，也可以采用多种滤料混合使用，有效提高微生物的数量，有效缩短生物滤池的反应时间。
本实用新型进一步设置为：所述生物填料为泥炭。
通过采用上述技术方案，生物填料采用泥炭，泥炭通气性能好，质轻、持水、保肥、有利于微生物活动，增强生物性能，营养丰富，既是栽培基质，又是良好的土壤调解剂，并含有很高的有机质。
本实用新型进一步设置为：所述集气装置的吸气口呈喇叭状设置。
通过采用上述技术方案，吸气口的开口喇叭状设置，增大管口与污泥臭气的接触面积，有效吸收污泥产生的臭气。
本实用新型进一步设置为：所述过滤装置包括絮凝装置，设置在絮凝装置顶部的加药装置，设置在絮凝装置底部的卸污装置，与絮凝装置串联设置的粗滤装置，设置在粗滤装置底部的RO过滤装置，与RO过滤装置串联设置。
通过采用上述技术方案，过滤装置上设有絮凝装置，气体通入絮凝装置，并通过其上的加药装置加药使气体在絮凝装置中充分反映、沉淀，并通过卸污装置将沉淀去除，粗滤装置对臭气中大颗粒杂质过滤，RO过滤装置对臭气
中细菌、病毒等杂质进行过滤，并通过微处理装置进一步净化。
本实用新型进一步设置为，所述微处理装置和絮凝装置之间设有反冲洗装置。
通过采用上述技术方案，气体经微处理装置处理后通过反冲洗装置重新进入絮凝装置，如此，可以反复多次操作，提高净化效果。
综上所述，本实用新型具有以下有益效果：
污泥臭气通过集气装置收集，然后通过抽气风机抽入气体预处理装置，在气体预处理装置中依次通过过滤装置、光催化装置和生物净化装置进行净化和吸收，臭气中的大部分恶臭物质经过光解反应以及光催化反应被分解，部分未分解的恶臭物质以及光解过程所产生的少量活性氧及臭氧，再经高效吸附材料的吸附，并促使它们在吸附材料表面继续反应，净化后的臭气进入锅炉作为原料燃烧产能，燃烧产生的气体可以直接排放，也可作为补充空气进行部分回流，其中回流风含有一定活性氧，可以有效抑制集气室内的蚊蝇孳生;生物滤池组装设置，拆装方便，便于搬运。
