申请日1996.05.31
公开(公告)日1997.07.16
IPC分类号B04B5/02
摘要
一种多级污水分离器，其本体上部有上端盖用螺丝固定，下部也有下端盖与底座连成一体，主轴竖立装在本体内，主轴上端有皮带轮，主轴装在上下轴承座的轴承内，主轴上固定一支撑架，排污板、内隔离、网筛固接于支撑架，外隔离固定于本体内壁上，上端盖有污水进入口，下端盖有净化水出口，本体右侧有排污口，与本体内的支撑形成的排污槽对应，主轴转动，离心力作用，使水分与污物分离，结过网筛作用，由排污板把污物由排污口排出，本分离器净化作用好，结构简单，成本低，能耗少。
権利要求書

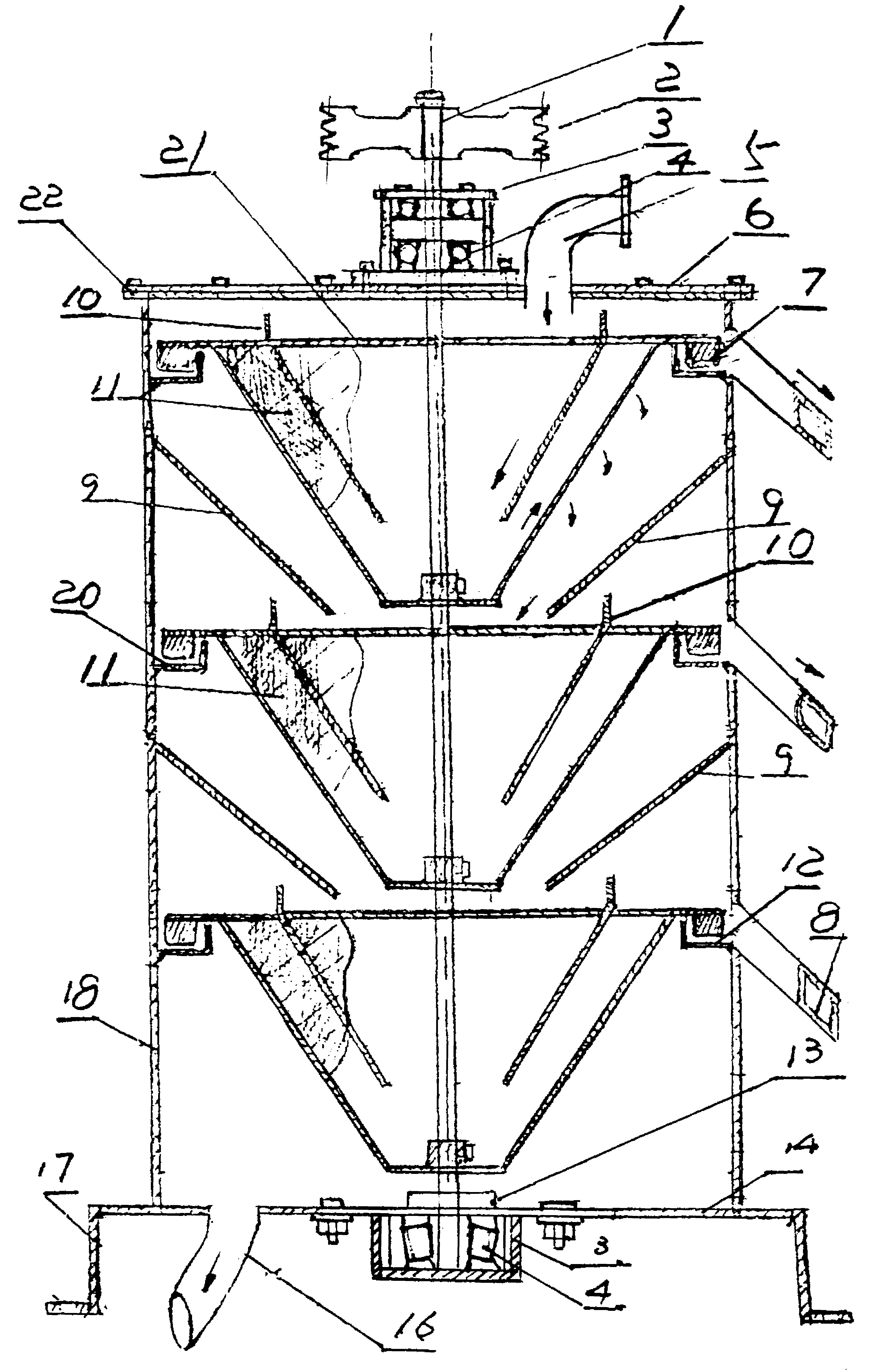

1、一种多级污水分离器，其特征在于本体上部有上端盖 (6)用螺栓、螺母固定于本体(1)的法兰(22)上，本体 (18)底部也有一下端盖(14)与底座(17)连成一体，主轴 (1)竖立装在本体(18)内，轴承(3)装在轴承座(4)内， 轴承座(4)用螺栓固定于上端盖(6)和下端盖(14)，主 轴(1)上端装有皮带轮(2)，上端盖(6)上连接一弯管组 成的污水进入口(5)，排污板(7)与主轴(1)上面的支撑 架(21)固接，支撑架(21)上还固定内隔离(10)和锥 形网筛(11)，本体(2)内壁上固定一外隔离(9)，本体 (18)右侧表面上设置排污口(8)，主轴(1)上共有三组 支撑架(21)，与排污板(7)内隔离(10)外隔离(9) 组成一多级排污分离系统，下端盖(14)左部有一净化水出口 (16)，本体(18)内壁上固定一 字形支撑(20)与 排污板(7)对应，形成一排污槽(12)。
2、根据权利要求1所述的分离器，其特征在于排污板(9) 与支撑架(21)相连接。
说明书
多级污水分离器
本实用新型涉及一种多级污水分离器，属于污水处理设备的 技术领域。
随着经济的发展，有些工厂排放的废液，没有经过很好的处 理，致使水源受到污染，例如有些小型造纸厂，由于纸浆分离不 够彻底，使部分纸浆随水流失，不仅增加其成本，浪费了原料， 而且严重地污染水源，最后只好关停纸厂，主要在于缺乏有效的 污水处理设备。
本实用新型的目的是要提供一种多级污水分离器，它可以克 服上述的缺点，主轴竖立地装在一圆形筒体内，上下均有轴承和 轴承座支承，主轴上端装有皮带轮，筒体装有多级分离的排污板， 内、外隔离和网筛，由于主轴转动使流入筒体内的污浊废液受离 心力的作用，经过网筛筛选，于是纸浆污染物可从右侧的排污槽 由排污口排出，而净化水可从筒体底部的出口流出，本结构能耗 低，结构简单，但分离效果良好。
本实用新型的目的是这样实现的：
一种多级污水分离器，其本体上部有上端盖(6)用螺栓、 螺母固定于本体(1)的法兰上，本体(18)底部也有一下端 盖(14)与底座(17)连成一体，主轴(1)竖立装在本体 (18)内，轴承(3)装在轴承座(4)内，轴承座(4)用 螺栓固定于上端盖(6)和下端盖(14)，主轴(1)上端装 有皮带轮(2)，上端盖(6)上连接一弯管组成的污水进入口 (5)，排污板(7)与主轴(1)上面的支撑架(21)固接， 支撑架(21)上还固定内隔离(10)和锥形网筛(11)， 本体(2)内壁上固定一外隔离(9)，本体(18)右侧表面 上设置排污口(8)，主轴(1)上共有三支撑架(21)，与 排污板(7)内隔离(10)外隔离(9)组成一多级排污分离 系统，下端盖(14)左部有一净化水出口(16)，本体(18) 内壁上固定一排污板(7)与支撑架(21)相连接。
