申请日2017.08.16
公开(公告)日2018.03.30
IPC分类号C02F9/02
摘要
本实用新型公开了一种搅拌式污水净化装置，包括污水储水箱，所述污水储水箱顶部设有电机，所述电机的驱动端设有转动轴，所述转动轴的一端穿过污水储水箱的一侧内壁延伸至污水储水箱的另一侧内壁，所述转动轴延伸的一端转动连接有转动轴基座，所述转动轴基座通过固定件连接在污水储水箱的内底部，所述转动轴上设有套环，所述套环的两侧对称设有齿轮锁死装置，所述齿轮锁死装置的一侧设有插槽，所述插槽内插设有挡板，所述挡板的两侧对称设有与插槽连通的转动口，所述转动口内转动连接有齿轮。本实用新型对搅拌式污水净化装置的挡板的清理与拆卸麻烦这一缺点进行解决，提高了污水处理的效率，降低了污水处理成本。
权利要求书

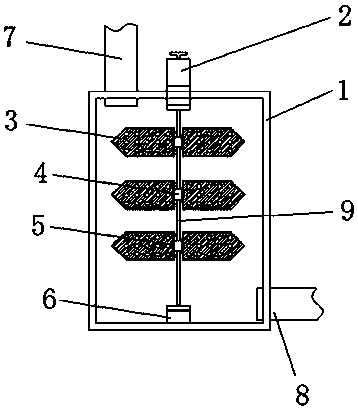

1.一种搅拌式污水净化装置，包括污水储水箱(1)，其特征在于，所述污水储水箱(1)顶部设有电机(2)，所述电机(2)的驱动端设有转动轴(9)，所述转动轴(9)的一端穿过污水储水箱(1)的一侧内壁延伸至污水储水箱(1)的另一侧内壁，所述转动轴(9)延伸的一端转动连接有转动轴基座(6)，所述转动轴基座(6)通过固定件连接在污水储水箱(1)的内底部，所述转动轴(9)上设有套环(4)，所述套环(4)的两侧对称设有齿轮锁死装置(5)，所述齿轮锁死装置(5)的一侧设有插槽，所述插槽内插设有挡板(3)，所述挡板(3)的两侧对称设有与插槽连通的转动口，所述转动口内转动连接有齿轮(10)，所述齿轮(10)的两侧设有齿轮轴(11)，所述齿轮轴(11)远离齿轮(10)的一端连接在齿轮锁死装置(5)上，所述挡板(3)的两侧设有齿槽，所述齿轮(10)的一侧与齿槽啮合连接，所述污水储水箱(1)的上端设有进料口，所述进料口上螺纹连接有进水口(7)，所述污水储水箱(1)的下方侧面设有出料口，所述出料口上螺纹连接有出水口(8)。
2.根据权利要求1所述的一种搅拌式污水净化装置，其特征在于，所述挡板(3)上设有污水导流孔，所述挡板(3)的两侧通过锁紧件连接有吸附层。
3.根据权利要求1所述的一种搅拌式污水净化装置，其特征在于，所述进水口(7)内设有过滤装置，所述过滤装置由过滤网和连接环组成，所述过滤网连接在连接环的内侧，所述连接环的外侧设有第一卡扣，所述进水口(7)的内壁上设有与第一卡扣配合的第二卡扣。
4.根据权利要求1所述的一种搅拌式污水净化装置，其特征在于，所述挡板(3)远离齿轮锁死装置(5)的一端设有滚轮，所述污水储水箱(1)的内壁上设有用于放置滚轮的滑槽。
5.根据权利要求1所述的一种搅拌式污水净化装置，其特征在于，所述齿轮锁死装置(5)的两侧设有齿轮扣(12)，所述齿轮扣(12)的锁紧端与齿轮(10)的侧面相抵。
6.根据权利要求1所述的一种搅拌式污水净化装置，其特征在于，所述进水口(7)和出水口(8)均设有控制阀门，且控制阀门采用蝶阀。
说明书
一种搅拌式污水 净化装置
技术领域
本实用新型涉及水质净化设备技术领域，尤其涉及一种搅拌式污水净化装置。
背景技术
水是人类赖以生存的基础，随着人类社会的不断发展，环境污染变得日益严重，水体水质日益恶化，人类面临水污染和水量短缺的严重局面。工业污水的排放是水污染的一大重要因素，因此，工业污水的处理以及水资源的充分回收利用成为现代工业生产的一大重要工作。 对污水的净化处理一般都是通过污水净化器来实现的。传统的污水净化器包括一个罐体，罐体上端具有入水口，下端具有出水口，在罐体内填充石英砂或活性炭等过滤介质，污水从入水口进入罐体内经过石英砂或活性炭的净化作用形成干净的水从出水口流出。这样的污水过滤器具有以下缺点：首先是该过滤器对污水只有一级过滤，因此当污水内的杂质和有害物质含量较高时，容易出现污水净化不完全的情况，造成还没处理干净的污水排到外界，对环境造成污染;另外，本污水过滤器采用石英砂或活性炭作为过滤介质，石英砂和活性炭不但价格较贵，同时使用寿命短，需要经常更换，造成污水处理成本大大增加，搅拌式污水净化器长时间工作，挡板上容易产生杂质，需要进行人工拆卸清理，清理过程麻烦。
实用新型内容
本实用新型的目的是为了解决现有技术中，如：搅拌式污水净化器长时间工作，挡板上容易产生杂质，需要进行人工拆卸清理，清理过程麻烦，而提出的一种搅拌式污水净化装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种搅拌式污水净化装置，包括污水储水箱，所述污水储水箱顶部设有电机，所述电机的驱动端设有转动轴，所述转动轴的一端穿过污水储水箱的一侧内壁延伸至污水储水箱的另一侧内壁，所述转动轴延伸的一端转动连接有转动轴基座，所述转动轴基座通过固定件连接在污水储水箱的内底部，所述转动轴上设有套环，所述套环的两侧对称设有齿轮锁死装置，所述齿轮锁死装置的的一侧设有插槽，所述插槽内插设有挡板，所述挡板的两侧对称设有与插槽连通的转动口，所述转动口内转动连接有齿轮，所述齿轮的两侧设有齿轮轴，所述齿轮轴远离齿轮的一端连接在齿轮锁死装置上，所述挡板的两侧设有齿槽，所述齿轮的一侧与齿槽啮合连接，所述污水储水箱的上端设有进料口，所述进料口上螺纹连接有进水口，所述污水储水箱的下方侧面设有出料口，所述出料口上螺纹连接有出水口。
优选地，所述挡板上设有污水导流孔，所述挡板的两侧通过锁紧件连接有吸附层优选地，所述进水口可以根据过滤的类型不同自由更换不同类型的过滤膜。
优选地，所述进水口内设有过滤装置，所述过滤装置由过滤网和连接环组成，所述过滤网连接在连接环的内侧，所述连接环的外侧设有第一卡扣，所述进水口的内壁上设有与第一卡扣配合的第二卡扣。
优选地，所述挡板远离齿轮锁死装置的一端设有滚轮，所述污水储水箱的内壁上设有用于放置滚轮的滑槽。
优选地，所述齿轮锁死装置的两侧设有齿轮扣，所述齿轮扣的锁紧端与齿轮的侧面相抵。
优选地，所述进水口和出水口均设有控制阀门，且控制阀门采用蝶阀。
与现有技术相比，本实用新型的有益效果是：挡板可通过齿轮锁死装置进行更换，更换便捷，齿轮锁死装置对挡板的锁死效果好，通过挡板两侧设有的齿槽与齿轮一侧的齿槽啮合连接，可在任意位置对挡板进行锁死。
