申请日2017.08.16
公开(公告)日2018.03.23
IPC分类号E02B15/10; B01D29/03
摘要
本实用新型涉及一种污水污物打捞装置，包括机架，所述机架上设有经电机驱动进行传动的链条，所述机架的底部设有水渠，所述水渠上设有用于拦截污物的格栅，所述链条上连接有若干个齿耙，所述齿耙均包括若干个用于插入格栅的相邻栅条之间的勾齿，所述链条的背面下方设有接渣箱，所述接渣箱的内部设有污物槽，所述接渣箱的内部在污物槽两侧设有污水槽，所述污水槽的顶部均设有筛板。该污水污物打捞装置的结构简单。
权利要求书
1.一种污水污物打捞装置，其特征在于：包括机架，所述机架上设有经电机驱动进行传动的链条，所述机架的底部设有水渠，所述水渠上设有用于拦截污物的格栅，所述链条上连接有若干个齿耙，所述齿耙均包括若干个用于插入格栅的相邻栅条之间的勾齿，所述链条的背面下方设有接渣箱，所述接渣箱的内部设有污物槽，所述接渣箱的内部在污物槽两侧设有污水槽，所述污水槽的顶部均设有筛板。

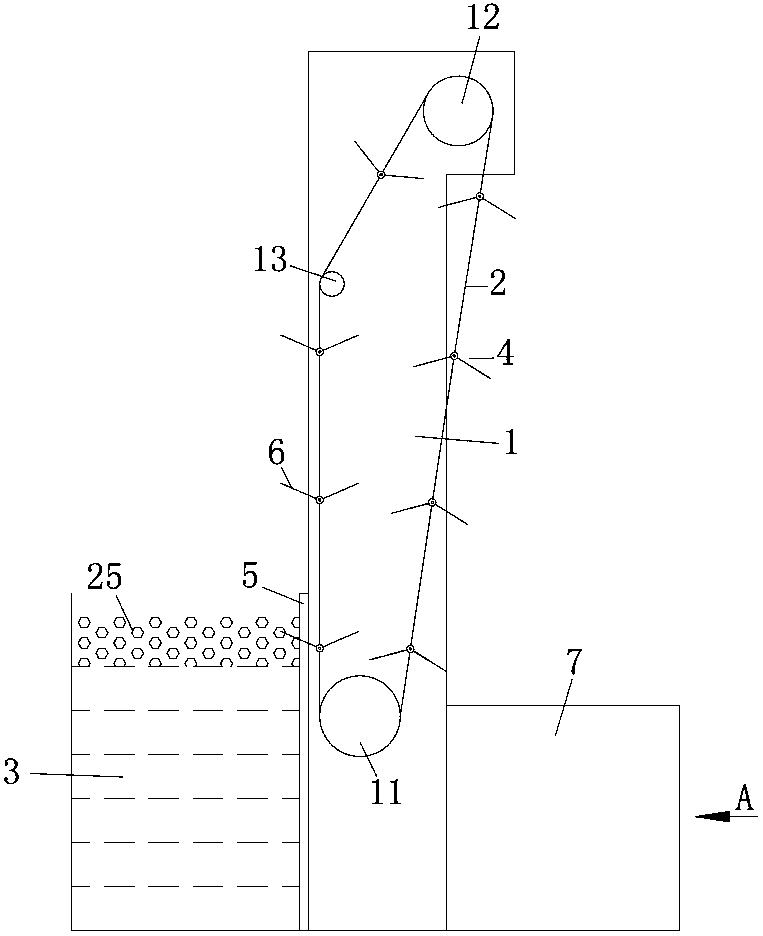

2.根据权利要求1所述的污水污物打捞装置，其特征在于：所述机架的底部设有两个第一链轮，两个第一链轮的后上方设有两个第二链轮，所述第一链轮与第二链轮之间设有位于第一链轮正上方的两个第三链轮，两个第一链轮之间、两个第二链轮之间、两个第三链轮之间均经转轴连接，所述链条的数量为两根，位于同侧的第一链轮、第二链轮、第三链轮之间传动连接有一根链条。
3.根据权利要求2所述的污水污物打捞装置，其特征在于：若干个齿耙连接于两根链条之间，所述齿耙均包括与链条连接的主轴，所述主轴的两端同轴设有与链条连接的销，所述主轴的两侧均固设有轴向均布的勾齿，主轴两侧的勾齿组成V形。
4.根据权利要求1所述的污水污物打捞装置，其特征在于：所述格栅竖直插设于水渠上，所述格栅包括若干根竖直的栅条，两相邻栅条之间形成用于勾齿穿过的竖直通槽。
5.根据权利要求1所述的污水污物打捞装置，其特征在于：所述接渣箱、污物槽、污水槽的顶部均为敞口，所述筛板的一端铰接在污水槽的敞口边缘，所述筛板的另一端往污物槽的方向向下倾斜延伸并与污物槽的顶部敞口边缘衔接，所述筛板上开设有若干个筛孔。
6.根据权利要求5所述的污水 污物打捞装置，其特征在于：所述筛板的下方均设有扰动机构，所述扰动机构均包括固连在架体上的电机，所述电机的输出端连接有一十字形的转盘，十字形的转盘的四个端部位置均铰接有滚轮，所述滚轮的周部套有橡胶圈，套有橡胶圈的滚轮在转盘旋转时与筛板的下表面相顶接，十字形的转盘上固设有若干圈圆形的加强环，所述筛板的下方在近铰接端经弹簧与污水槽壁连接，所述筛板在与滚轮接触的表面未开设筛孔。
7.根据权利要求6所述的污水污物打捞装置，其特征在于：所述筛板在近污物槽的端部固设有圆柱形的用于短暂阻挡污物的阻挡条。
8.根据权利要求1所述的污水污物打捞装置，其特征在于：所述污水槽的底部设有排水口。
说明书
污水污物打捞装置
技术领域
本实用新型涉及一种污水污物打捞装置。
背景技术
传统的污水污物需要人工打捞，十分不方便，并且在对污水中的污物进行打捞时，打捞出的污物混有污水，当打捞的污物数量较多时，污物中所积累的污水也较多，影响污物的后期处理。
实用新型内容
鉴于现有技术的不足，本实用新型所要解决的技术问题是提供一种污水污物打捞装置，不仅结构简单，而且便捷高效。
为了解决上述技术问题，本实用新型的技术方案是：一种污水污物打捞装置，包括机架，所述机架上设有经电机驱动进行传动的链条，所述机架的底部设有水渠，所述水渠上设有用于拦截污物的格栅，所述链条上连接有若干个齿耙，所述齿耙均包括若干个用于插入格栅的相邻栅条之间的勾齿，所述链条的背面下方设有接渣箱，所述接渣箱的内部设有污物槽，所述接渣箱的内部在污物槽两侧设有污水槽，所述污水槽的顶部均设有筛板。
优选的，所述机架的底部设有两个第一链轮，两个第一链轮的后上方设有两个第二链轮，所述第一链轮与第二链轮之间设有位于第一链轮正上方的两个第三链轮，两个第一链轮之间、两个第二链轮之间、两个第三链轮之间均经转轴连接，所述链条的数量为两根，位于同侧的第一链轮、第二链轮、第三链轮之间传动连接有一根链条。
优选的，若干个齿耙连接于两根链条之间，所述齿耙均包括与链条连接的主轴，所述主轴的两端同轴设有与链条连接的销，所述主轴的两侧均固设有轴向均布的勾齿，主轴两侧的勾齿组成V形。
优选的，所述格栅竖直插设于水渠上，所述格栅包括若干根竖直的栅条，两相邻栅条之间形成用于勾齿穿过的竖直通槽。
优选的，所述接渣箱、污物槽、污水槽的顶部均为敞口，所述筛板的一端铰接在污水槽的敞口边缘，所述筛板的另一端往污物槽的方向向下倾斜延伸并与污物槽的顶部敞口边缘衔接，所述筛板上开设有若干个筛孔。
优选的，所述筛板的下方均设有扰动机构，所述扰动机构均包括固连在架体上的电机，所述电机的输出端连接有一十字形的转盘，十字形的转盘的四个端部位置均铰接有滚轮，所述滚轮的周部套有橡胶圈，套有橡胶圈的滚轮在转盘旋转时与筛板的下表面相顶接，十字形的转盘上固设有若干圈圆形的加强环，所述筛板的下方在近铰接端经弹簧与污水槽壁连接，所述筛板在与滚轮接触的表面未开设筛孔。
优选的，所述筛板在近污物槽的端部固设有圆柱形的用于短暂阻挡污物的阻挡条。
优选的，所述污水槽的底部设有排水口。
与现有技术相比，本实用新型具有以下有益效果：该污水污物打捞装置的结构简单，随链条回转的齿耙能够将水渠中的污物打捞上来，并将污物倾倒入接渣箱，在筛板的过滤下，污物槽中的污物与污水槽中的污水可以分开，防止污物中的污水越积越多，影响污物处理。
