申请日2017.08.16
公开(公告)日2018.03.23
IPC分类号B01D53/75; B01D53/82; B01D53/40; B01D53/84; B01D53/85; B01D53/14
摘要
本实用新型涉及一种污水处理系统中的臭气收集处理装置，包括设置在污水池顶部的密封罩，所述密封罩上的出气口经柔性对接组件与抽气管道相连接，所述柔性对接组件包含相互配对的接口与接头，所述接口与密封罩固定连接，所述接头与抽气管道固定连接，所述接口上设置有限位滑槽，所述接头上设置有与限位滑槽相配合的限位凸起，所述限位凸起在限位滑槽内上下滑动;所述污水池经抽气管道串接有多个蓄水池，位于末位的所述蓄水池经抽气管道接入排气管，所述排气管伸入土壤除臭组件。本实用新型结构设计简单、合理，利于臭气的收集、净化处理，高效便捷，具有广阔的应用前景。
权利要求书
1.一种污水处理系统中的臭气收集处理装置，其特征在于：包括设置在污水池顶部的密封罩，所述密封罩上的出气口经柔性对接组件与抽气管道相连接，所述柔性对接组件包含相互配对的接口与接头，所述接口与密封罩固定连接，所述接头与抽气管道固定连接，所述接口上设置有限位滑槽，所述接头上设置有与限位滑槽相配合的限位凸起，所述限位凸起在限位滑槽内上下滑动;所述污水池经抽气管道串接有多个蓄水池，位于末位的所述蓄水池经抽气管道接入排气管，所述排气管伸入土壤除臭组件。
2.根据权利要求1所述的污水处理系统中的臭气收集处理装置，其特征在于：所述土壤除臭组件包含从下到上顺序设置的混凝土隔断层、火山岩层、风化岩层、草木灰土壤层以及植被层，所述排气管置于混凝土隔断层与火山岩层之间，所述排气管上沿其长度方向布置有若干个排气孔，若干个所述排气孔均朝上设置。
3.根据权利要求2所述的污水处理系统中的臭气收集处理装置，其特征在于：所述混凝土隔断层整体呈U字形，所述火山岩层、风化岩层、草木灰土壤层以及植被层均设置在混凝土隔断层的凹部。
4.根据权利要求2所述的污水处理系统中的臭气收集处理装置，其特征在于：所述植被层上设置有喷灌头。
5.根据权利要求1所述的污水 处理系统中的臭气收集处理装置，其特征在于：所述蓄水池为下部进气、上部出气。
6.根据权利要求1所述的污水处理系统中的臭气收集处理装置，其特征在于：所述抽气管道内设置有抽气泵。
7.根据权利要求1所述的污水处理系统中的臭气收集处理装置，其特征在于：所述接口与接头之间还设置有弹簧。
8.根据权利要求1所述的污水处理系统中的臭气收集处理装置，其特征在于：所述接口内设置有滤网。
9.根据权利要求1所述的污水处理系统中的臭气收集处理装置，其特征在于：所述密封罩包含若干弧形状的支撑杆，所述支撑杆上覆盖有塑料膜，所述污水池的两侧设置有与支撑杆的两端相配合的滑道。
说明书
污水处理系统中的臭气收集处理装置
技术领域
本实用新型涉及一种污水处理系统中的臭气收集处理装置。
背景技术
现有的臭气处理结构设计不合理，净化的效率低下，难以操作，耗时耗力，具有很大的局限性。
实用新型内容
鉴于现有技术的不足，本实用新型所要解决的技术问题是提供一种污水处理系统中的臭气收集处理装置，不仅结构设计合理，而且高效便捷。

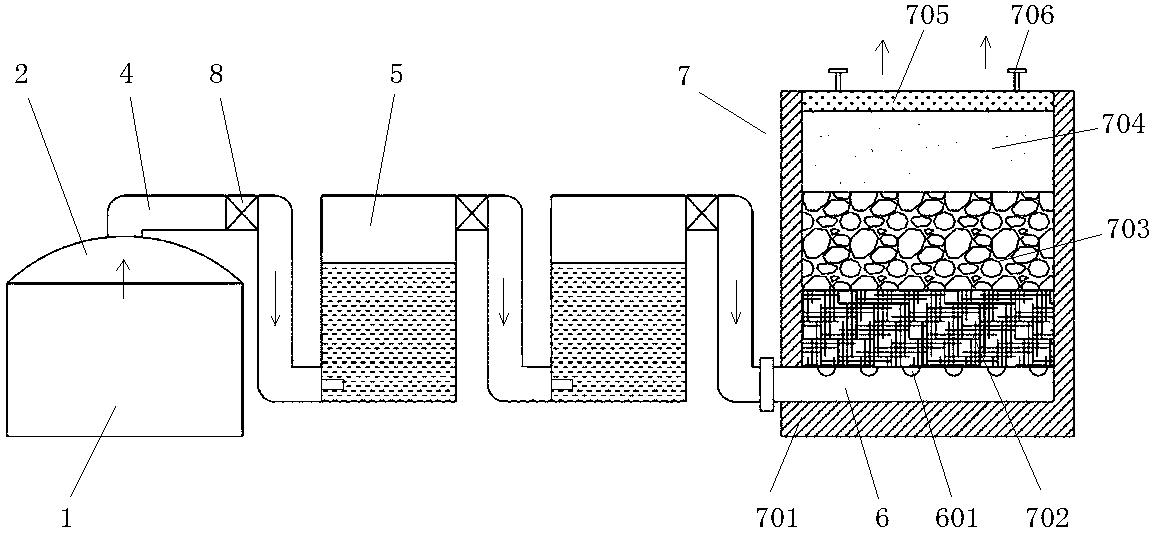

为了解决上述技术问题，本实用新型的技术方案是：一种污水处理系统中的臭气收集处理装置，包括设置在污水池顶部的密封罩，所述密封罩上的出气口经柔性对接组件与抽气管道相连接，所述柔性对接组件包含相互配对的接口与接头，所述接口与密封罩固定连接，所述接头与抽气管道固定连接，所述接口上设置有限位滑槽，所述接头上设置有与限位滑槽相配合的限位凸起，所述限位凸起在限位滑槽内上下滑动;所述污水池经抽气管道串接有多个蓄水池，位于末位的所述蓄水池经抽气管道接入排气管，所述排气管伸入土壤除臭组件。
优选的，所述土壤除臭组件包含从下到上顺序设置的混凝土隔断层、火山岩层、风化岩层、草木灰土壤层以及植被层，所述排气管置于混凝土隔断层与火山岩层之间，所述排气管上沿其长度方向布置有若干个排气孔，若干个所述排气孔均朝上设置。
优选的，所述混凝土隔断层整体呈U字形，所述火山岩层、风化岩层、草木灰土壤层以及植被层均设置在混凝土隔断层的凹部。
优选的，所述植被层上设置有喷灌头。
优选的，所述蓄水池为下部进气、上部出气。
优选的，所述抽气管道内设置有抽气泵。
优选的，所述接口与接头之间还设置有弹簧。
优选的，所述接口内设置有滤网。
优选的，所述密封罩包含若干弧形状的支撑杆，所述支撑杆上覆盖有塑料膜，所述污水池的两侧设置有与支撑杆的两端相配合的滑道。
与现有技术相比，本实用新型具有以下有益效果：本实用新型结构设计简单、合理，利于臭气的收集、净化处理，高效便捷，具有广阔的应用前景。
